Система внутреннего холодного водоснабжения и канализации многоэтажного жилого дома

Московский государственный строительный университет
Кафедра водоснабжения и водоотведения
Курсовой проект по дисциплине "Инженерные системы зданий и сооружений ВиВ"
На тему:"Водоснабжение и водоотведение жилого дома"
Москва 2018

Исходные данные: район строительства - г. Москва. 12 этажей. Высота этажа - 3 метра. Заданный план здания приложен в архиве с ПЗ и чертежами.(Вариант 7.8) Расчеты выполнялись согласно СП 30.13330 и методическим указаниям.( можно найти на сайте мгсу). Так же все необходимы данные для расчетов приложены в специальной таблице( СТРОКА 7 ).

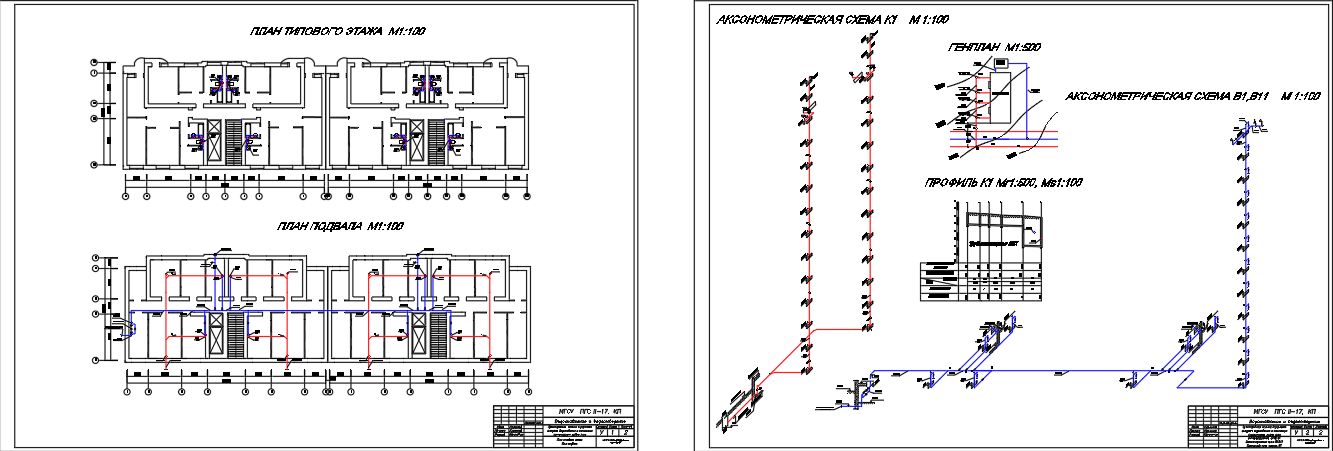

Графическая часть содержит: Генеральный план М 1:500. План подвала М 1:100. План типового этажа М 1:100. Профиль дворовой канализационной сети, Аксонометрическая схема холодного водопровода М 1:100. Аксонометрическая схема канализации М 1:100.
Содержание ПЗ:
Аннотация
Состав проекта
Ведомость графических материалов
Содержание
1. Система водоснабжения
Выбор схемы и ее обоснование
Расход суточных, часовых, секундных расходов
Гидравлический расчет системы В1
Расчет элементов системы В1
2. Система бытовой канализации
Выбор схемы и еѐ обоснование
Расчет вертикальных трубопроводов
расчет горизонтальных трубопроводов
3. Заключение
Список использованных источников
Приложения

Состав: План типового этажа ,План подвала, Аксонометрические схема К1, Аксонометрическая схема В1,В11 ,Генеральный план, профиль К1 Язык документа

Софт: AutoCAD 2018

Файлы:

Каталог / Инженерные системы / Системы водоснабжения и канализации / Система внутреннего холодного водоснабжения и канализации многоэтажного жилого дома

вив капустин.dwg
пз вив.docx
sp-3013330 16072017.pdf
Задания для КР 2018 группа 17(7 ВАРИАНТ).doc
