Водоснабжение и канализация жилого дома

Казанский государственный архитектурно-строительный университет
Кафедра водоснабжения и водоотведения
Курсовой проект по дисциплине «Гидравлика, водоснабжение и водоотведение»
на тему: «Водоснабжение и канализация жилого дома»
Казань, 2019

Исходные данные: этажность здания - 3, высота этажа до пола, толщина перекрытия 0,3 м - 3м, высота подвала 2,8м, степень благоустройства ЦГВ, гарантийный напор 27м, глубина промерзания грунта 1,7м, система водопровода - хозяйственно-питьевая, система канализации - хозяйственно-бытовая, горизонтали - 21,8; 20,8, диаметр трубы городского водопровода, мм -100; диаметр трубы городской канализации, мм - 350; отметка пола 1 этажа, м - 22,5;
расстояние от здания до ГКК, м - 12

Графическая часть содержит: план типового этажа 1:100, план подвала 1:100, генеральный план 1:500, расчет отметок по вводу 1:50, аксонометрическая схема системы водоснабжения 1:100, аксонометрическая схема системы канализации 1:100

Содержание
Введение
1. Исходные данные
2. Внутренний водопровод
2.1. Выбор и обоснование схемы и системы холодного водоснабжения, ее проектирование
2.2 Проверка обеспеченности здания гарантийным напором
2.4. Определение расчетных расходов воды
2.5. Определение потерь напора в водомере
2.6. Гидравлический расчет систем внутреннего водопровода
2.7 Определение требуемого напора на воде
3. Внутренняя канализация
3.1 Основные элементы внутренней канализации
3.2. Расчет внутренних канализационных сетей
3.3. Гидравлический расчет внутренней канализации
4. Дворовая канализация
Спецификация
Список использованной литературы
Приложение

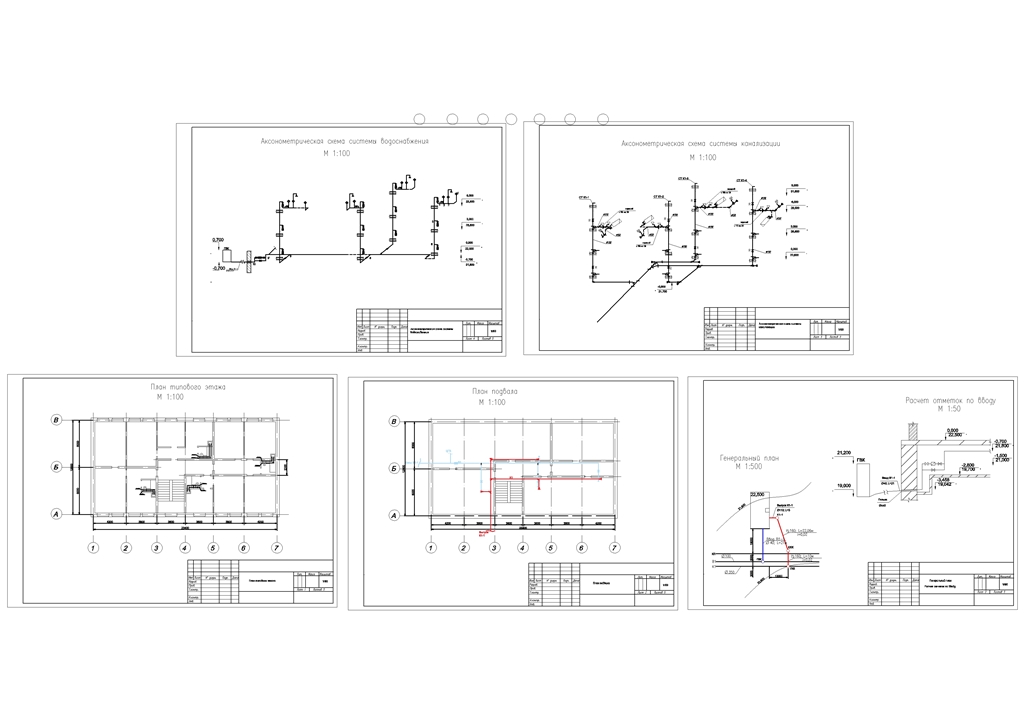

Состав: План типового этажа, План подвала, Расчет отметок по вводу, Генеральный план, Аксонометрическая схема системы водоснабжения, Аксонометрическая схема системы канализации Язык документа

Софт: AutoCAD 2018

Файлы:

Каталог / Инженерные системы / Системы водоснабжения и канализации / Водоснабжение и канализация жилого дома

гидравлика.docx
гидравлика.dwg
