Водоснабжение и водоотведение жилого дома в ArchiCAD

Кубанский государственный технологический университет
Кафедра наземного транспорта и механики
Курсовой проект по дисциплине "Водоснабжение и водоотведение с основами гидравлики"
На тему: "Водоснабжение и водоотведение жилого дома"
Краснодар 2016

Жилой дом квартирного типа, двухсекционный, в каждой секции расположено по 3 квартиры, который оборудован водопроводом, канализацией, с централизованным горячим водоснабжением, оснащен умывальниками, мойками, стиральными машинами и с ваннами длинной от 1500 до 1700 мм, оборудованными душами. В доме предусмотрены 2 поливочных крана.
Степень благоустройства: Д.
Гарантийный напор Hгар: 41 м
Глубина промерзания: 0,9-1,6 м
Относительная отметка пола первого этажа: 1,2 м
Глубина заложения водоотводящего коллектора: 2,4 м
Диаметр трубы городского водопровода: 200 мм
Диаметр трубы городского водоотводящего коллектора: 350 мм
Высота этажа: 3,0 м
Высота неэксплуатируемого подвала: 2,7 м
Норма комфортного водопотребления: 250 л/чел

Представленная пояснительная записка к курсовому проекту на тему: «Водоснабжение и водоотведение жилого дома» имеет в объеме 40 листов формата А4.
В ней представлены:
 расчёт сетей внутреннего водопровода: определение расчетных расходов воды; гидравлический расчёт. Аксонометрическая схема внутренней водопроводной сети холодной воды;
 расчёт сети внутренней канализации, устройство вентиляции внутренней водоотводящей сети, аксонометрическая схема внутренней канализационной сети;
 расчёт наружной канализационной сети: трубы, упоры, арматура; глубина заложения трубопроводов; расчетные скорости и наполнения труб.
Пояснительная записка иллюстрирована необходимыми пояснениями и рисунками, а также схемами ко всем расчетам.
Ил. 5. Табл. 2 .
К пояснительной записке прилагается графическая часть – 1 лист формата А1.

Содержание:
Реферат …………………………………………………………………..
Содержание……………………………………………………................
Введение………………………………………………………………....
1.Исходные данные для проектирования……………………...............
2. Внутренний водопровод……………………………………………..
2.1. Ввод водопровода, водомерный узел……………………...
2.2. Внутренняя водопроводная сеть…………………………...
2.3.Определение расчетных расходов воды в…………………
системах водоснабжения и гидравлический расчет
3. Проектирование и расчёт внутренней и …………………………..
наружной систем водоотведения
3.1. Определение расходов и гидравлический ……………….
расчет водоотведения
Заключение …………………………………………………………….
Список литературы …………………………………………………….

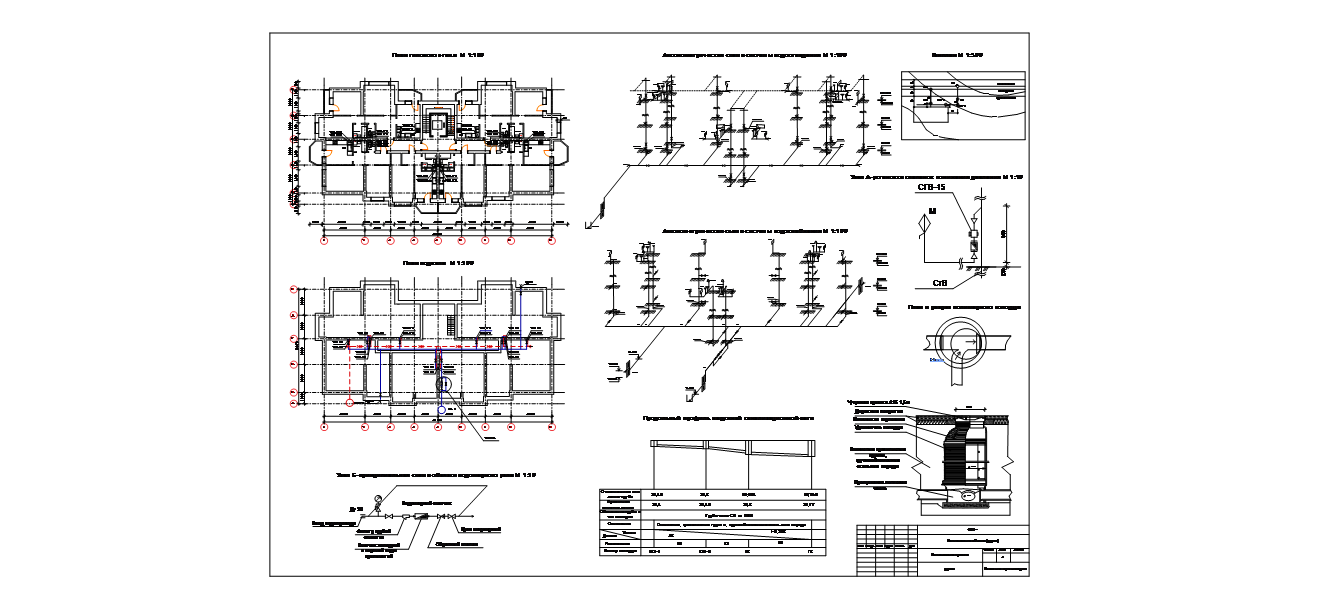

Состав: План типового этажа , План подвала, Аксонометрическая схема системы водоотведения, Аксонометрическая схема системы водоснабжения, Генплан, План и разрез полимерного колодца, Установка клапанов понижения давления, Принципиальная схема обвязки водомерного узла, Продольный профиль наружной канализационной сети, ПЗ Язык документа

Софт: ArchiCAD 20
