Водоснабжение и водоотведение жилого 9-ти этажного дома

Уральский Федеральный университет им. Б.Н.Ельцина
Кафедра Водоснабжения и водоотведения
Курсовой проект по дисциплине "очистка сточных вод промпредприятий"
На тему: "Водоснабжение доменного цеха"
Екатеринбург 2017

Согласно заданию в данной работе запроектирован внутренний водопровод и канализация жилого 9-ти этажного дома с общим количеством квартир на одном этаже – 5 шт., из них 1 комн. кв. – 1 шт., 2-х комн. кв. – 2 шт., 3-х комн. кв. – 2 шт.
Жилой дом имеет улучшенную планировку и большую площадь квартир. Высота этажа составляет 3 м. Наружные стены выполнены из кирпича (толщиной 380 мм). Плиты перекрытия толщиной 0,2 м опираются на систему продольных и поперечных несущих стен, обеспечивая зданию пространственную жесткость и устойчивость. Здание имеет плоскую кровлю.
В каждой квартире ( кроме однокомнатной) имеется два санузла – гостевой и хозяйский. К санузлу относятся умывальник, ванна и унитаз, в каждой квартире на кухне также имеется мойка. Итого на одном этаже 28 , а в доме 224 санитарно-технических прибора ( в том числе 152 прибора снабжаемых горячей водой).

1. Внутренний водопровод жилого дома ……………………………………………..…….4
1.1. Характеристика объекта проектирования ……………………………………........4
1.2. Система и схема внутреннего хозяйственно-питьевого водопровода, материал труб, конструкция систем В1……………………………………………………………………….…....4
1.3. Определение расчетных расходов в системах В1 …… ………………………..….6
1.4. Подбор счетчиков холодной и горячей воды ……………………………………...7
1.4.1. Подбор счетчиков ………………………………………..... .…………………7
1.5. Стабилизация напоров воды ………………………………………………………..8
1.6. Гидравлический расчет водопроводной сети ……………………………………...8
1.7. Подбор насосов ……………………………………………………………………...10
1.7.1. Случай водоразбора …………………………………………………………...10
2. Внутренняя канализация жилого дома …………………………………………………..11
2.1. Внутренняя сеть К1, материал трубопроводов, конструирование системы К1…11
2.2. Расчет внутренней канализационной сети ………………………………………...12
2.2.1. Расчет канализационных стояков …………………………………………….12
2.2.2. Расчет канализационных выпусков …………………………………………..13
2.2.3. Расчет водонагревателя ……………………………………………………….13
2.2.4. Расчет ливневой канализации…….. ………………………………………….13
Библиографический список ……………………………………………………………….…14

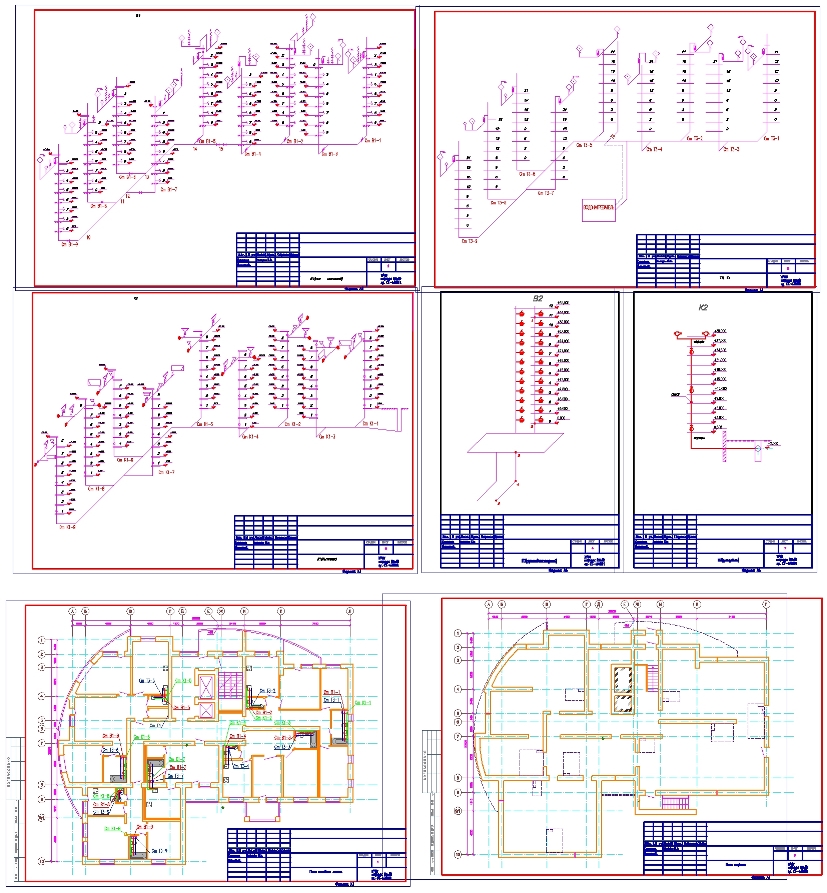

Приложение А. План типового этажа М1:100. План подвала М1:100.
Приложение Б. Аксонометрическая схема В1,В2. Аксонометрическая схема Т3,Т4.
Приложение В. Аксонометрическая схема К1,К2.

Состав: План типового этажа М1:100. План подвала М1:100., Аксонометрическая схема В1,В2. Аксонометрическая схема Т3,Т4. , Аксонометрическая схема К1,К2. Язык документа

Софт: AutoCAD 16

Сайт: www

Файлы:
DOM_KURS VAZGEN.dwg
kursach.doc
