КОМПАС 3D 18

Водоснабжение и водоотведение 9-ти этажного жилого здания

Московский государственный строительный университет
Кафедра водоснабжения и водоотведения
Курсовой проект по дисциплине "Водоснабжение и водоотведение"
На тему: "Водоснабжение и водоотведение жилого здания"
Москва 2018

Исходные данные Характеристика проектируемого объекта: назначение здания жилое, количество зданий 1, этажность 9, число квартир в секции 3, высота этажей 3,0 м, толщина перекрытий 0,3 м, высота подвала или технического подполья 2,0 м, конструкция кровли плоская, особенности монтажа СТУЗ сан.-тех. кабины, средняя заселённость квартир 3,7 чел. ̸кв., превышение отметки пола 1-го эт. над отметкой планировки 0,6 м, расстояние до красной линии застройки 8,0 м. Характеристика городских сетей Водопровод: норма водопотребления 300,0 л ̸ чел.∙сут, гарантийный напор 28 м вод.ст., диаметр городского водопровода В1 250 мм, отметка пола первого этажа 115,000 м. Канализация: диаметр коллектора городской канализации К1 400 мм, глубина колодца городской канализации 5,000 м, отметка земли у ГКК 99,000 м, глубина промерзания 1,2 м.

В данном курсовом проекте разработан проект систем холодного водоснабжения и водоотведения жилого здания.

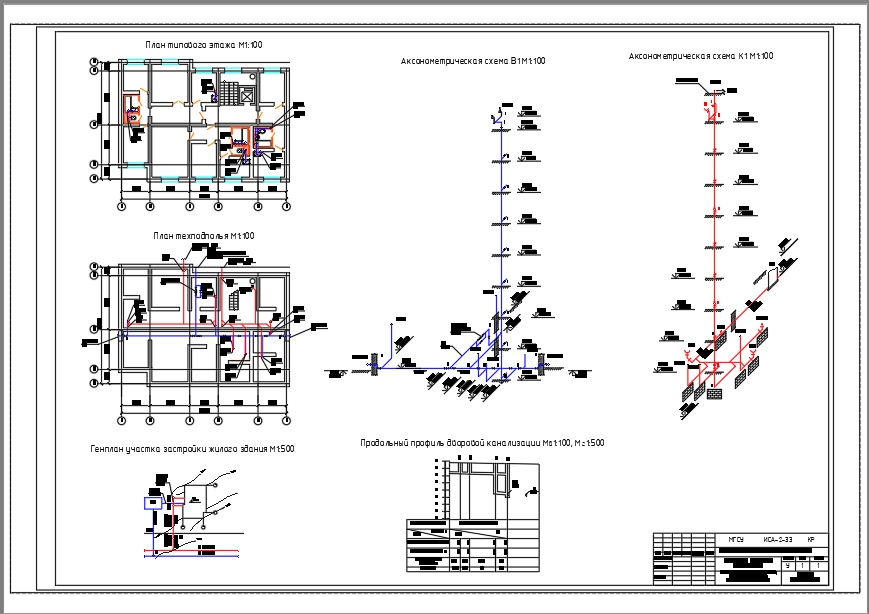

Графическая часть содержит план типового этажа с нанесением всем элементов санитарно-технических систем, план подвала с указанием всех элементов трубопроводов и санитарно-технического оборудования нулевого цикла, генплан участка с наружными сетями водопровода и канализации с колодцами и ЦТП, аксонометрическая схема водопроводной сети, аксонометрическая схема канализационного стока, продольный профиль дворовой сети канализации.

Содержание
Задание на проектирование
1. Потребители
2. Обоснование и выбор систем водоснабжения и водоотведения
2.1. Система водоснабжения
2.2. Система водоотведения
3. Хозяйственно-питьевой водопровод холодной воды
3.1. Обоснование и выбор схемы водоснабжения
3.2. Конструирование системы водоснабжения
3.3. Выбор типов водоразборных приборов
3.4. Водопроводная сеть
3.5. Трубопроводная арматура
3.6. Установки повышения давления
3.7. Водомерные узлы
3.8. Ввод
3.9. Высотная привязка элементов водоснабжения
3.10. Расчёт системы холодного водоснабжения В1
4. Хозяйственно-бытовая канализация
4.1. Выбор схемы внутренней канализации
4.2. Конструирование бытовой канализации
4.3. Внутренняя канализационная сеть
4.4. Дворовая сеть
4.5. Расчёт внутренней канализации
4.6. Проверка пропускной способности расчетного канализационного стояка
4.7. Расчёт “горизонтальных” трубопроводов
5. Дворовая канализация
Выводы
Литература

Состав: План типового этажа (М 1:100) с нанесением всем элементов санитарно-технических систем, План подвала (М 1:100) с указанием всех элементов трубопроводов и санитарно-технического оборудования нулевого цикла, Генплан участка с наружными сетями водопровода и канализации с колодцами и ЦТП (М 1:500), Аксонометрическая схема водопроводной сети (М 1:100), Аксонометрическая схема канализационного стока (М 1:100), Продольный профиль дворовой сети канализации (Мгор 1:500, Мверт 1:100) Язык документа

Софт: AutoCAD 2019
