Водоснабжение и водоотведение 5 этажного жилого здания

Кубанский Государственный технологический университет
Кафедра машиностроения и автосервиса
Курсовой проект по дисциплине Водоснабжение и водоотведение
На тему «Водоснабжение и водоотведение жилого здания»
Краснодар 2020г

Исходные данные: план этажа №60 , генплан №7, таблица с характеристиками полимерных труб водоснабжение №12 и водоотведение №2.

Целью курсовой работы является: нахождение расчетного расхода воды, гидравлический расчет системы водоснабжения, подбор типа водомера по ГОСреестру, определение требуемого расхода сточной жидкости, подбор типа клапана-регулятора давления, выбор диаметров канализационных труб, определение пропускной способности канализационных выпусков и дворовой канализационной сети.
Система водоснабжения включает в себя холодный водопровод. Основное требование, предъявляемое при их проектировании – обеспечение расхода воды, соответствующее расчётному количеству водопотребителей или установленным водоразборным устройствам.
Внутренняя система водоотведения проектируется для отвода сточных вод из зданий. Отвод сточных вод предусматривается по самотечным трубопроводам.

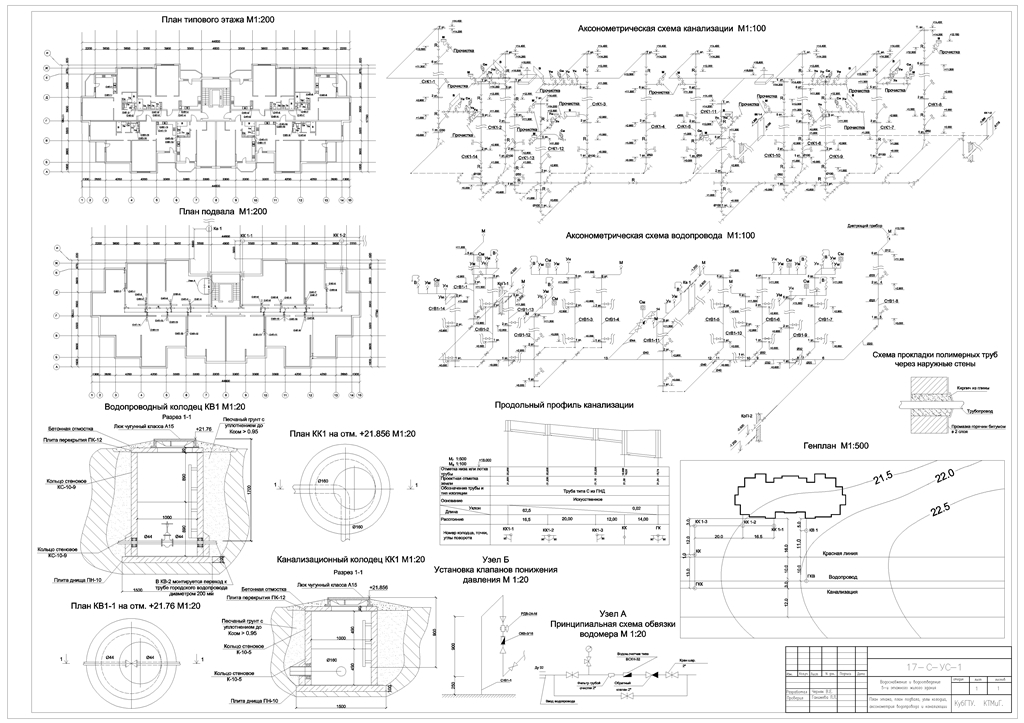

Данная курсовая работа представляет собой расчет водопроводной и водоотводящей сети здания в 5 этажей. Работа состоит из двух частей: первая часть – расчет водопровода в здании, вторая – расчет канализации. Графическая часть выполнена на листе формата А1, а расчеты и пояснения приведены в пояснительной записке.
Содержание:

Введение………………………………………………………………………….6
1.Нормативные ссылки………………………………………………………….7
2.Задание на курсовую работу………………………………………………….9
3.Графическое задание…………………………………………………………10
4.Характеристика санитарно-технических приборов………………………...11
4.1. Унитазы…………………………………………………………..11-12
4.2. Умывальники, мойка……………………… ……………………13-15
4.3. Ванна………………………………………………………………15-16
4.4. Стиральная машина………………………………………………16-17
5.Проектирование внутреннего водоснабжения………………………………18
5.1. Общие принципы…………………………………………………18-19
5.2. Проектирование системы водоснабжения………………………19-20
6.Гидравлический расчет системы водоснабжения………………………..21-22
7.Оптимизация системы водоснабжения здания…………………………..23-24
8.Определение требуемого напора в здании………………………………24-25
9.Расчет и подбор клапанов-регуляторов давления………………………25-26
10.Вводная часть к проектированию системы водоотведения………………26
11.Гидравлический расчет дворовой системы водоотведения……………27-29
12.Схема прокладки полимерных труб через наружные стены………………32
13.Спецификация…………………………………………………………….32-33
Заключение……………………………………………………………………….34
Список источников………………………………………………………………35
Приложения…………………………………………………………………..36-40
