Системы водоснабжения и водоотведения жилого здания

ТИУ
Кафедра строительных конструкций
Курсовой проект по дисциплине: "Водоснабжение и водоотведение"
«Системы водоснабжения и водоотведения жилого здания»
Тюмень 2019

1.Исходные данные для проектирования

1. Номер плана типового этажа – 4;
2. Количество этажей – 4;
3. Высота этажа, м 3,0;
4. Высота подвала, м 2,5;
5. Отметка пола 1-го этажа, м 51,4;
6. Отметка поверхности земли у здания, м 50;
7. Глубина промерзания грунта, м 1,8;
8. Гарантийный напор в наружной водопроводной сети, м 25;
9. Отметка лотка городской сети водоотведения, м 46,8;
10. Длина выпуска канализации, м 8;
11. Отметка земли у колодца городской канализации, м 48,8;
12. Расстояние до городской сети канализации слева от здания, м 50

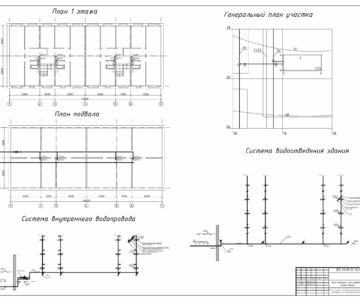

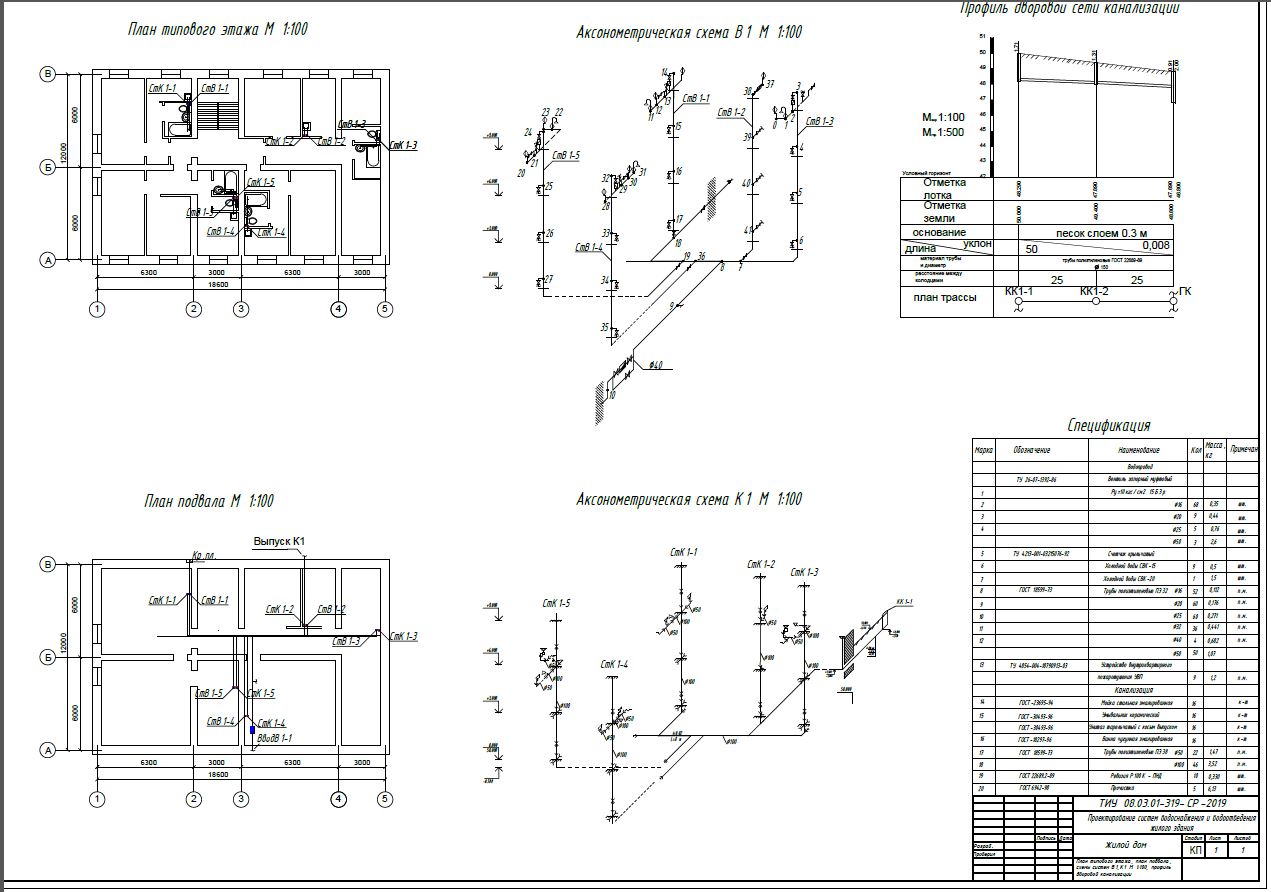

Графическая часть содержит план этажа, аксонометрическая схема В1 и К1, профиль дворовой сети канализации, план подвала
СОДЕРЖАНИЕ
Введение
1. Исходные данные для проектирования
2. Определение отметки ввода водопровода
3. Гидравлический расчет системы водопровода
3.1. Выбор норм водопотребления
3.2. Определение расчетных расходов воды
3.3. Определение диаметра трубы, скорости воды и уклона на участке
3.4. Потери напора на участке сети
3.5. Таблица расчета сети В1
4. Подбор устройств для измерения расходов воды
5. Определение требуемого напора
6. Расчет системы внутренней канализации
6.1. Дворовая сеть водоотведения
6.2. Определение отметок в начале и в конце выпуска
6.3. Профиль по дворовой сети канализации
Список литературы
