Расчет водоснабжения и водоотведения для жилого здания

Министерство транспорта Российской Федерации
Федеральное агентство железнодорожного транспорта
федеральное государственное бюджетное образовательное учреждение высшего образования
«Дальневосточный государственный
университет путей сообщения»
(ДВГУПС)
Кафедра «Гидравлика и водоснабжение»
Расчетно-графическая работа
по дисциплине «ВОДОСНАБЖЕНИЕ И ВОДООТВЕДЕНИЕ»

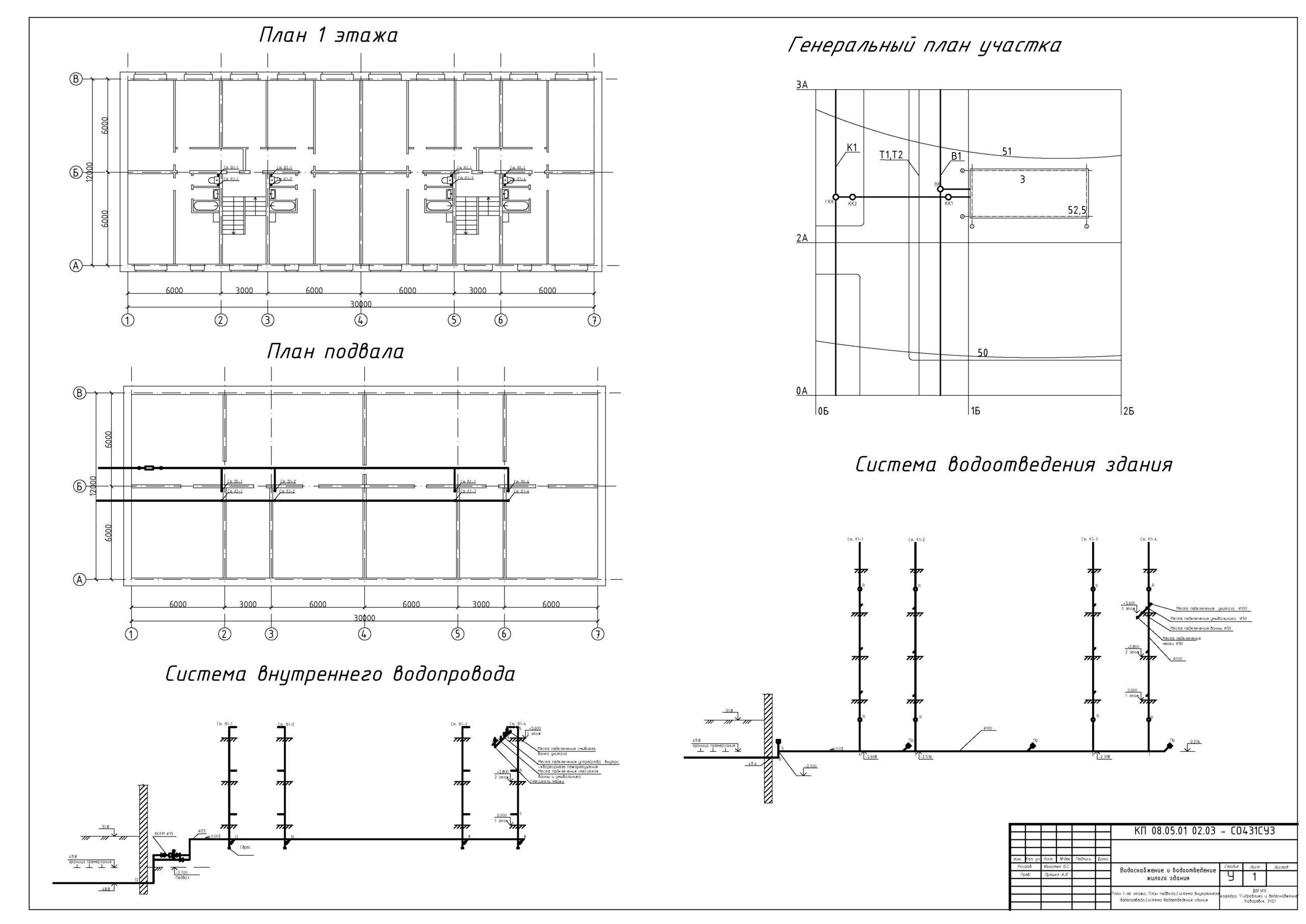

План типового этажа жилого здания, генеральный план с привязкой здания.

Количество этажей зданий nэт = 3.
Гарантированный напор в наружной водопроводной сети Нгар = 18м.
Средняя заселённость квартир Uср = 3,8 чел/квартиру.
Здания оборудованы водоснабжением и канализацией.
Высота этажа здания 2,8 м; высота подвала 2,2 м; толщина межэтажных перекрытий 0,5 м, перекрытия над подвалом 0,5 м.
Глубина заложения наружной водопроводной сети 3 м, канализационной сети – 4 м.
Глубина промерзания грунта 2 м.

СОДЕРЖАНИЕ
ВВЕДЕНИЕ 3
1. ИСХОДНЫЕ ДАННЫЕ 4
2. СИСТЕМЫ ХОЛОДНОГО ВОДОСНАБЖЕНИЯ 5
2.1. ВЫБОР СХЕМЫ ВНУТРЕННЕГО ВОДОПРОВОДА 5
2.2. КОНСТРУИРОВАНИЕ ВНУТРЕННЕГО ВОДОПРОВОДА 6
2.3. РАСЧЕТ ВНУТРЕННЕГО ВОДОПРОВОДА ПРИ ПРОСТОЙ СХЕМЕ ВОДОСНАБЖЕНИЯ ЗДАНИЯ 10
3. СИСТЕМЫ ВОДООТВЕДЕНИЯ (КАНАЛИЗАЦИИ) ЗДАНИЙ 13
3.1. КОНСТРУИРОВАНИЕ И РАСЧЁТ СИСТЕМЫ ВОДООТВЕДЕНИЯ ЗДАНИЯ 13
СПИСОК ЛИТЕРАТУРЫ 18
