Водоснабжение и водоотведение пятиэтажного жилого дома

УО «ГРОДНЕНСКИЙ ГОСУДАРСТВЕННЫЙ УНИВЕРСИТЕТ ИМ. Я. КУПАЛЫ»
Кафедра строительного производства
Дисциплина «Инженерные сети и оборудование»
Тема: «Водоснабжение и водоотведение жилого дома»
Гродно2017

Введение
1 Описание объекта проектирования
2 Установление точек водоразбора и приемников сточной воды
3 Выбор системы и схемы внутреннего водопровода
4 Гидравлический расчет внутреннего водопровода
4.1 Расчет водопроводной сети
4.2 Подбор счетчика холодной воды
4.3 Определение требуемого напора
5 Описание способов прокладки водопроводной сети
6 Выбор системы внутренней канализации
7 Расчет внутренней и дворовой канализационной сети
7.1 Определение расчетных расходов
7.2 Расчет диаметров и уклонов трубопроводов
7.3 Расчет выпусков
7.4 Расчёт дворовой канализационной сети
8 Описание способов прокладки внутренней и дворовой канализационной сети
9 Спецификация материалов и оборудования
Список использованной литературы

Исходные данные:
этажность-5
диаметр трубы городского водопровода-150мм
диаметр трубы городской канализации-300мм
высота этажа-3,3м
отметка земли у здания-150м
отметка первого этажа-150,8м
гарантийный напор городского водопровода-49м
отметка лотка городской канализации-146,4м

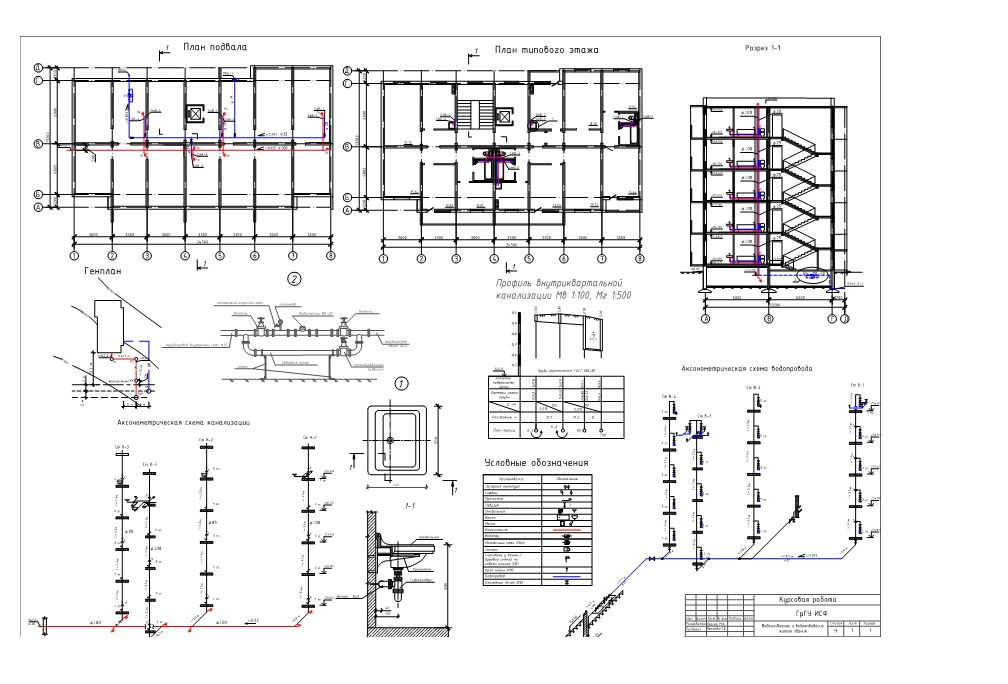

Состав: План первого этажа (М 1:100), План подвала (М 1:100), Аксонометрическая схема водопровода (М 1:100), Генплан, Аксонометрическая схема канализации (М 1:100), Узел 1, Профиль внутриквартальной канализации, Разрез1-1(М 1:100) Язык документа

Софт: AutoCAD 2015

Каталог / Инженерные системы / Системы водоснабжения и канализации / Водоснабжение и водоотведение пятиэтажного жилого дома

Просмотр файлов
инженерка\ЗАПИСКА.docx
инженерка\Чертеж1.dwg
инженерка
