Внутренние инженерные системы водоснабжения и водоотведения

Томский государственный архитектурно-строительный университет
Кафедра водоснабжения и водоотведения
Курсовой проект по дисциплине «Водоснабжение и водоотведение»
На тему: «Внутренние инженерные системы водоснабжения и водоотведения»
Томск 2015

В данном проекте рассматривается водоснабжение и водоотведение 10 этажного жилого здания.

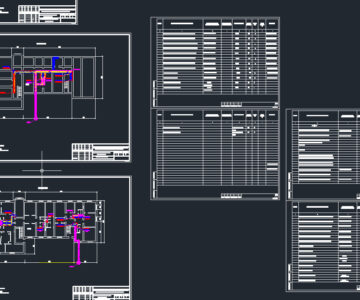

Графическая часть содержит аксонометрию холодного водоснабжения и канализации, план здания и ген. план участка.
Курсовой проект содержит 1 лист формата А1 графической части, 11 страниц пояснительной записки, содержащей 2 таблицы и 3 источника.(реферат к курсовой работе)

Исходные данные

1. Вариант плана типового этажа 13
2. Количество этажей 10
3. Вариант генплана 13
4. Глубина промерзания 1,7
5.Высота этажа, м 3,0
6.Толщина перекрытий, м 0,3
7. Высота подвала, м 2,5
8. Отметка двора участка, м 47,0
9. Отметка земли у колодца
городского водопровода, м 47,0
10. Отметка верха трубы городско-го водопровода, м 45,1

11. Диаметр городского водопрово-да, мм 100
12. Минимальный и максимальный напор в городском водопроводе, м 48; 50
13. Отметка земли у колодца город-ской канализации, м 47
14. Отметка лотка в колодце город-ской канализации, м 43,5
15. Диаметр городской канализа-ции, мм 300
16. Расстояние от здания до город-ского водопровода и канализации: l1:l2 15; 30

Состав: План типового этажа М 1:100, план подвала М 1:100, аксонометрия канализации и холодного водопровода Язык документа

Софт: AutoCAD 2014
