Проектирование инженерных систем водоснабжения и водоотведения жилого дома

0
25
1052
8
0
50

Рязанский институт (филиал) Московского политехнического университета
Кафедра промышленного и гражданского строительства
Курсовой проект по дисциплине "Водоснабжение и водоотведение"
На тему: "Проектирование инженерных систем водоснабжения и водоотведения жилого дома"
Рязань 2016

Исходные данные:
Номер варианта типового этажа 1
Глубина промерзания в районе строительства –Нпром, 1,1м
Абсолютная отметка пола первого этажа здания - Z1эт пол, 20,5м
Абсолютная отметка поверхности земли у здания - Zзд зем, 20 м
Абсолютная отметка поверхности земли у колодца городской канализации коллектора – ZГК зем, 19,8м
Абсолютная отметка лотка городского канализационного коллектора – ZГК лот, 16,7м
Диаметр трубопровода городского водопровода- DГВ, 0,3м
Расстояние на генплане от жилого здания:- до городского водопровода - L1, 8м
- до городской канализации - L2, 11,5м
Свободный напор в городском водопроводе – Нсв, 22м
Количество жильцов в квартире – U, 4чел
Номер варианта генплана 3
Способ приготовления горячей воды - местный
Количество этажей в здании - nэт 5
Высота этажа (от пола до пола) - Нэт, 2,7м
Высота подвала (от пола до пола 1 этажа) Нпод, 1,9м
hпр – высота расположения водоразборного прибора от пола 2,2
hизл – свободный напор на излив из диктующего водоразборного прибора 3,0
hсч – потери напора в счетчике 3,22
Общие потери напора по длине трубопровода с учетом местных сопротивлений 3,91
Требуемый напор Hтр 24,93

Работа содержит в себе графическую часть, представляющую собой результат полученных расчетных и спроектированных данных, и данной расчетно-пояснительной записке, служащей обоснование к графической части.
Графическая часть содержит: план типового этажа в масштабе 1:100 с нанесенными элементами санитарно-технических систем; план подвала в масштабе 1:200 с нанесенными системами трубопроводов и санитарно-технического оборудования нулевого цикла (вычерчивается студентом на основании плана типового этажа); генплан участка с наружными сетями водопровода и канализации в масштабе 1:500 вычерчивается студентом (отметки горизонталей должны согласовываться с отметкой пола первого этажа Z) и утверждается преподавателем; аксонометрическую схему водопроводной сети с деталировкой типовых подводов; аксонометрическую схему канализационных стояков и диктующего выпуска из здания с показом отводных линий; продольный профиль дворовой канализации в масштабе Мгор= 1:1000, Мверт= 1:100.
Расчетно-пояснительная записка содержит все пункты согласно заданию, в тексте располагаются рисунки и таблицы, поясняющие расчеты, на которые даны ссылки.
Согласно заданию, выбран индивидуальный вариант здания для проектирования. Согласно этому варианту спроектированы инженерные системы водоснабжения и водоотведения жилого шестиэтажного дома с подвальным помещением в районе строительства, где глубина промерзания земли составляет 1,1м. Рядом с местом строительства, согласно генплану расположены городские сети водопровода, со свободным напором 21м. (диаметр трубопровода – 20мм) и канализации (диаметр трубопровода – 30мм).
Запланировано проживание четырех человек в одной квартире. Оборудование квартир ведется согласно современным потребностям человека, а именно: раковина, умывальник, ванна, унитаз, стиральная машина, посудомойка. В доме организованы условия для местного приготовления горячей воды. Трубопроводы и арматуры так же отвечают современным требованиям экономии и технологическому обоснованию. Так, например, в проекте использованы метало-пластмассовые трубы производства «LG Metapol» типа XLPE-AL-P. Каждая квартира снабжена индивидуальным водомерным устройством, что позволит в дальнейшем контролировать потребление воды.
Основная особенность данного проекта заключается в особой планировке помещений в здании. В связи с архитектурными особенностями внутреннего помещения в здании (территориальная не смежность влажных помещений) невозможно осуществить водоподачу и водоотведение с одной точки. Поэтому, каждая квартира питается с одного стояка.
Ливневая канализация не предусмотрена, так как представляет собой внешнюю инженерную сеть с естественным излиянием.
Содержание

Введение
1 Общие положения
2 Внутренний водопровод
2.1 Обоснование и трассировка системы ВВ
2.2 Материалы и арматура для водопроводной сети
2.3 Гидравлический расчет внутреннего водопровода
3 Внутренняя канализация
3.1 Материалы и оборудование для внутренней канализации
3.2 Трассировка и устройство сети внутренней канализации
3.3 Гидравлический расчет дворовой канализации
4 Спецификация оборудования и материалов
Заключение
Список литературы



Дата
12.10.2017
Язык
Русский
Состав

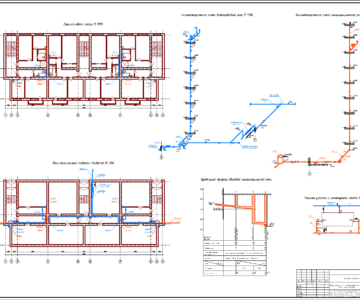

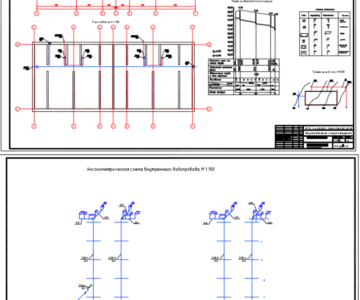

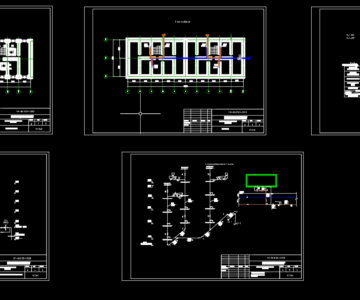

План типового этажа М1:100, план подвала М1:100, аксонометрическая схема внутреннего водопровода М1:100, аксонометрическая схема внутренней канализации М1:100, генплан М1:500, профиль дворовой канализации М1: 1000
Софт
AutoCAD 2015 Как открыть?
Содержимое архива
  • ВиВ Второв.pdf
  • ВиВ пояснительная записка Второв.doc
  • Гидр расч водопровода.xls
  • Дворовая канализация.xls
  • ВиВ.dwg
