Санитарно-техническое оборудование 6 этажного жилого здания

ТулГу
Кафедра строительных материалов и изделий
Курсовой проект по дисциплине "Водоснабжение и водоотведение"
На тему "Проектирвание сети водоснабжения и водоотведения жилого здания"
Тула 2015

Введение.................................................................................................................3
1. Исходные данные..............................................................................................4
2. Расчет внутреннего водопровода.....................................................................5
2.1. Выбор схемы внутреннего водопровода......................................................5
2.2. Определение расчетных расходов на участках............................................5
2.3. Выбор и расчет счетчика................................................................................6
2.4. Определение требуемого напора на вводе в здание....................................7
2.5. Расчет насосной установки............................................................................8
3. Расчет внутренней канализации.......................................................................8
3.1. Выбор отводных линий..................................................................................8
3.2. Расчет канализационных стояков..................................................................8
3.3. Расчет выпусков..............................................................................................9
4. Расчет дворовой канализации..........................................................................10
5. Спецификация внутреннего водопровода и внутренней канализации........12
Заключение............................................................................................................13
Список используемых источников......................................................................15

1. Исходные данные
Назначение здания жилое здание
Этажность застройки 6
Высота подвала (техподполья) 2,3 м
Высота этажа 2,7 м
Толщина межэтажного перекрытия 0,5 м
Абсолютная отметка 1 этажа 63 м
Абсолютная отметка земли у стен здания 62,4 м
Абсолютная отметка земли у колодца городского водопровода 62,2 м
Абсолютная отметка земли у колодца городской канализации 62 м
Глубина промерзания 1,6 м
Уличная сеть В1:
• Dy 200 мм
• Глубина заложения низа трубы 2,1 м
Уличная сеть К1:
• Dy 400 мм
• Глубина заложения лотка трубы 2,9 м
Минимальный гарантированный свободный напор в сети В1 27 м

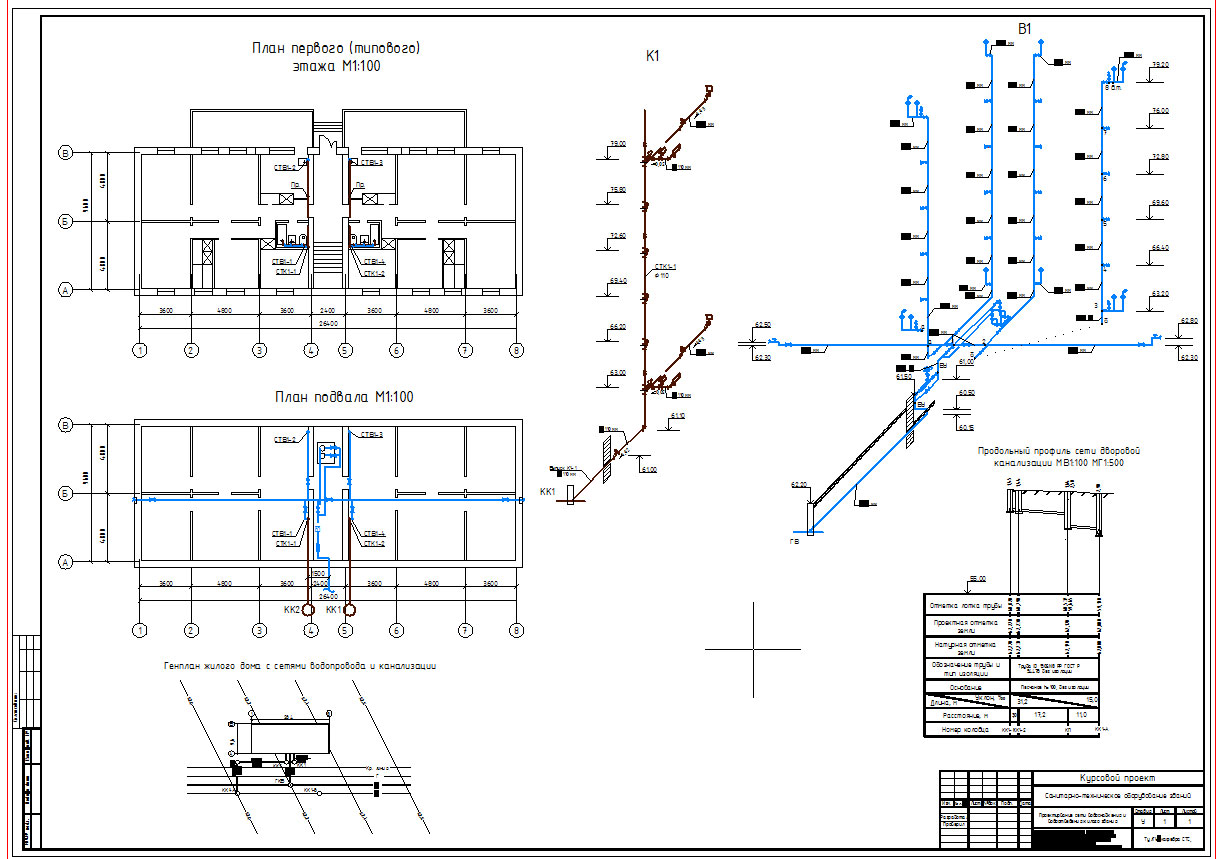

Состав: 1 лист: План первого(типового) этажа М1:100; План подвала М1:100; Генплан жилого дома с сетями водопровода и канализации ; Аксонометрическая схема холодного водопровода М1:100; Аксонометрическая схема канализации М1:100; Продольный профиль сети дворовой канализации МВ1:100 МГ1:500 Язык документа

Софт: AutoCAD 2010

Файлы:

Каталог / Инженерные системы / Системы водоснабжения и канализации / Санитарно-техническое оборудование 6 этажного жилого здания

ВиВ\14-2010.dwg
ВиВ
ВиВ
ВиВ
ВиВ\4 ПЗ.docx
ВиВ
