КОМПАС 3D 18

Курсовая работа "Санитарно-техническое оборудование зданий"

Липецкий государственный технический университет
Кафедра архитектуры
Курсовой проект по дисциплине "Водоснабжение и водоотведение"
Тема: "Санитарно-техническое оборудование зданий"
Липецк 2016

СОДЕРЖАНИЕ
1. Исходные данные……………………………………………………………...3
2. Система водоснабжения………………………………………………………4
2.1 Выбор системы и схемы внутреннего водопровода…………………….4
2.2 Расчет водопроводной сети……………………………………………….5
2.3 Гидравлический расчет……………………………………………………6
2.4 Подбор водомера…………………………………………………………..7
2.5 Определение необходимого требуемого напора……………………...…8
2.6 Подбор насоса………………………………………………………………8
3. Внутренняя и дворовая система водоотведения……………………………..9
3.1 Внутренняя система водоотведения………………………………...……9
3.2 Дворовая сеть системы водоотведения…………………….……………9
3.3 Расчет дворовой сети системы водоотведения…………………….……9
3.4 Гидравлический расчет системы дворового водоотведения………...…11
4. Спецификация…………………………………..……………………………..12
5. Условные обозначения…………………………………………………...…...13
6. Библиографический список…………………………………………………..14

2.1. Выбор системы и схемы внутреннего водопровода
Системой водоснабжения здания называется совокупность устройств, обеспечивающих получение воды из наружного водопровода и подачи её под напором к водоразборным устройствам, расположенным внутри здания.

1. Исходные данные
Вариант плана типового этажа - 2
Вариант генплана - 29
Глубина промерзания грунта, м – 1,5
Высота подвала (от пола подвала до пола 1-го этажа), м - 2,3
Высота этажа (от пола до потолка), м - 2,9
Количество этажей - 12
Гарантийный напор , , м - 25
Норма водопотребления, - 250

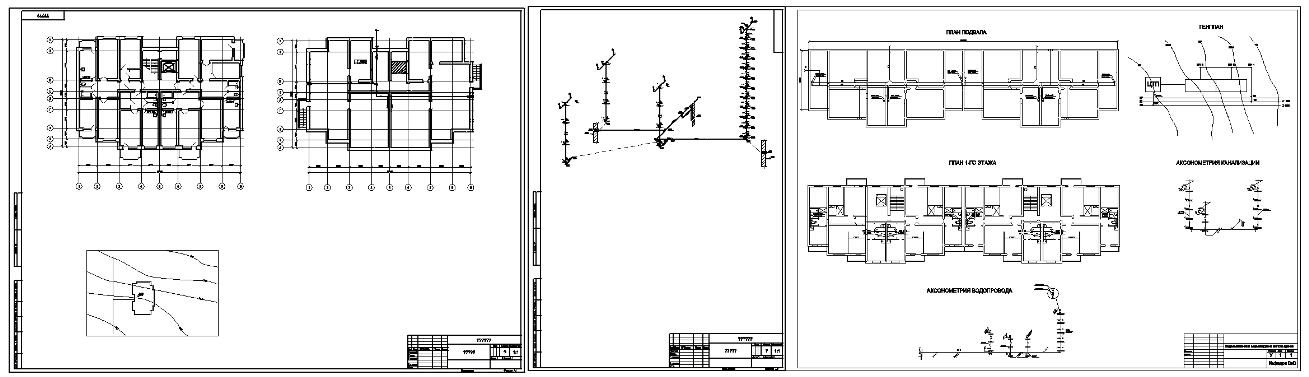

Состав: Аксонометрическая схема водоотведения и водопровода, план первого этажа, план подвала, генеральный план Язык документа

Софт: AutoCAD 001G01
