ФЕДЕРАЛЬНОЕ ГОСУДАРСТВЕННОЕ БЮДЖЕТНОЕ ОБРАЗОВАТЕЛЬНОЕ УЧРЕЖДЕНИЕ ВЫСШЕГО ОБРАЗОВАНИЯ
«ЛИПЕЦКИЙ ГОСУДАРСТВЕННЫЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ»
Кафедра архитектуры
Курсовая работа по дисциплине «Водоснабжение и водоотведение»
На тему “САНИТАРНО-ТЕХНИЧЕСКОЕ ОБОРУДОВАНИЕ ЗДАНИЙ”
Липецк, 2016
Исходные данные:
Глубина промерзания грунта, м………………………………..………..2,0
Высота подвала (от пола подвала до пола 1-го этажа), м.......………...2,4
Высота этажа (от пола до потолка), м ………………………………..…2,7
Количество этажей……………………………………………………….. 9
Гарантийный напор, , м……………………………………………. 25
Норма водопотребления, ……………………………………. 200
В данной работе ведется расчет системы водоснабжения и водоотведения.

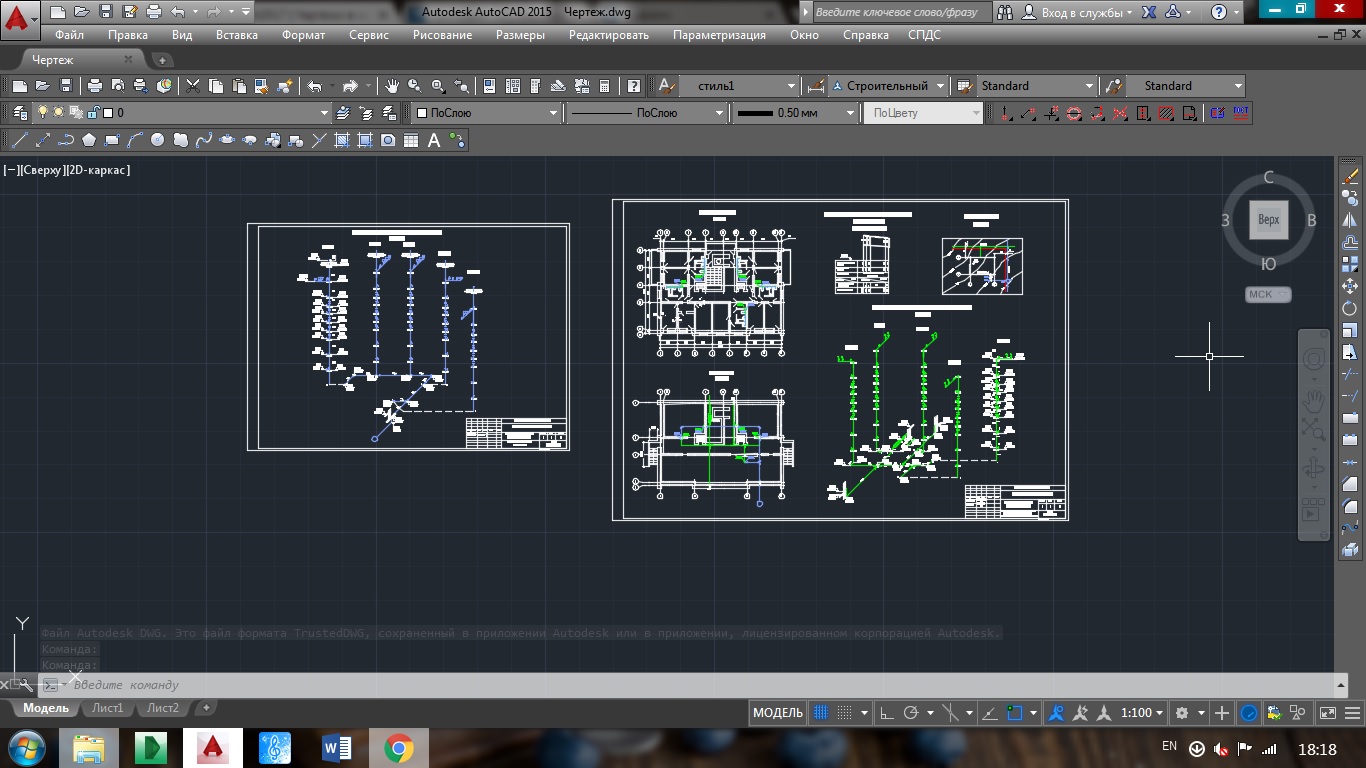

В графической части: план типового этажа, план подвала, генплан, аксонометрическая схема водоснабжения и аксонометрическая схема водоотведения.
СОДЕРЖАНИЕ
ВВЕДЕНИЕ………………………………………………………………..……………3
ИСХОДНЫЕ ДАННЫЕ…………………………………..……………………………4
УСЛОВНЫЕ ОБОЗНАЧЕНИЯ НА ЧЕРТЕЖАХ………………...…………………..5
1.СИСТЕМА ВОДОСНАБЖЕНИЯ…………………………………………………...6
1.1. РАСЧЁТ ВОДОПРОВОДНОЙ СЕТИ……………………………...…………...11
1.2. ГИДРАВЛИЧЕСКИЙ РАСЧЕТ…………………………………...…………...12
1.3. ПОДБОР ВОДОМЕРА……………………………………………...…………..13
1.4. ОПРЕДЕЛЕНИЕ НЕОБХОДИМОГО ТРЕБУЕМОГО НАПОРА В СИСТЕМЕ ВОДОСНАБЖЕНИЯ……………………………………………………16
2. СИСТЕМА ВНУТРЕННЕГО И ДВОРОВОГО ВОДООТВЕДЕНИЯ……..…...17
2.1. РАСЧЁТ ДВОРОВОЙ СИСТЕМЫ ВОДООТВЕДЕНИЯ……………………...21
2.2. ГИДРАВЛИЧЕСКИЙ РАСЧЕТ ДВОРОВОЙ СЕТИ СИСТЕМЫ ВОДООТВЕДЕНИЯ…………………………………………………………………..22
3. СПЕЦИФИКАЦИЯ ОБОРУДОВАНИЯ…………………………………………..24
4. БИБЛИОГРАФИЧЕСКИЙ СПИСОК……………………………………………..25
