Водоснабжение и канализация жилого дома (5 этажей, Гарантийный напор, м 25)

КАЗАНСКИЙ ГОСУДАРСТВЕННЫЙ АРХИТЕКТУРНО-СТРОИТЕЛЬНЫЙ УНИВЕРСИТЕТ
Кафедра водоснабжения и водоотведения
по дисциплине: «Гидравлика, водоснабжение и водоотведение»
на тему: «Водоснабжение и канализация жилого дома»
Казань 2019

Целью расчетно – графической работы является практическое освоение проектирования и методики расчета систем внутреннего водопровода и канализации жилого здания. В данной работе запроектировано 5-ти этажное жилое здание с высотой этажей 3,0 м с плоской кровлей и магистральной системой горячего водоснабжения. Наружный водопровод хозяйственно – питьевого назначения, а канализация хозяйственно – бытового назначения.
Наименование Показатели
№ варианта плана типового этажа 16
№ варианта ген.плана 4
Этажность здания 5
Высота этажей, от пола до пола, толщина перекрытия 0,3 м 3
Высота подвала, м 2,6
Степень благоустройства МГВ
Гарантийный напор, м
25
Глубина промерзания грунтов, м 1,6
Система водопровода хозяйственно-питьевая
Система канализации хозяйственно-бытовая
Горизонтали 37 и 38
Отметка пола 1-го этажа выше отметки земли у здания на, м 1,0

Содержание
Введение 3
Основная часть
1. Исходные данные 4
2. Внутренний водопровод 5
2.1. Выбор системы и схемы холодного водопровода 5
2.2. Проверка обеспеченности зданий гарантийным напором 6
2.3. Ввод. Расположение водомерного узла 6
2.4. Определение расчетных расходов 7
2.5. Определение потерь напора в водомере 10
2.6. Гидравлический расчёт систем внутреннего водопровода 10
2.7. Определение требуемого напора на вводе 11
3. Внутренняя канализация 13
3.1. Основные элементы внутренней канализации 13
3.2. Расчет внутренних канализационных сетей 13
3.3. Гидравлический расчет систем внутренней канализации 14
4. Дворовая канализация 15
Список использованной литературы 16

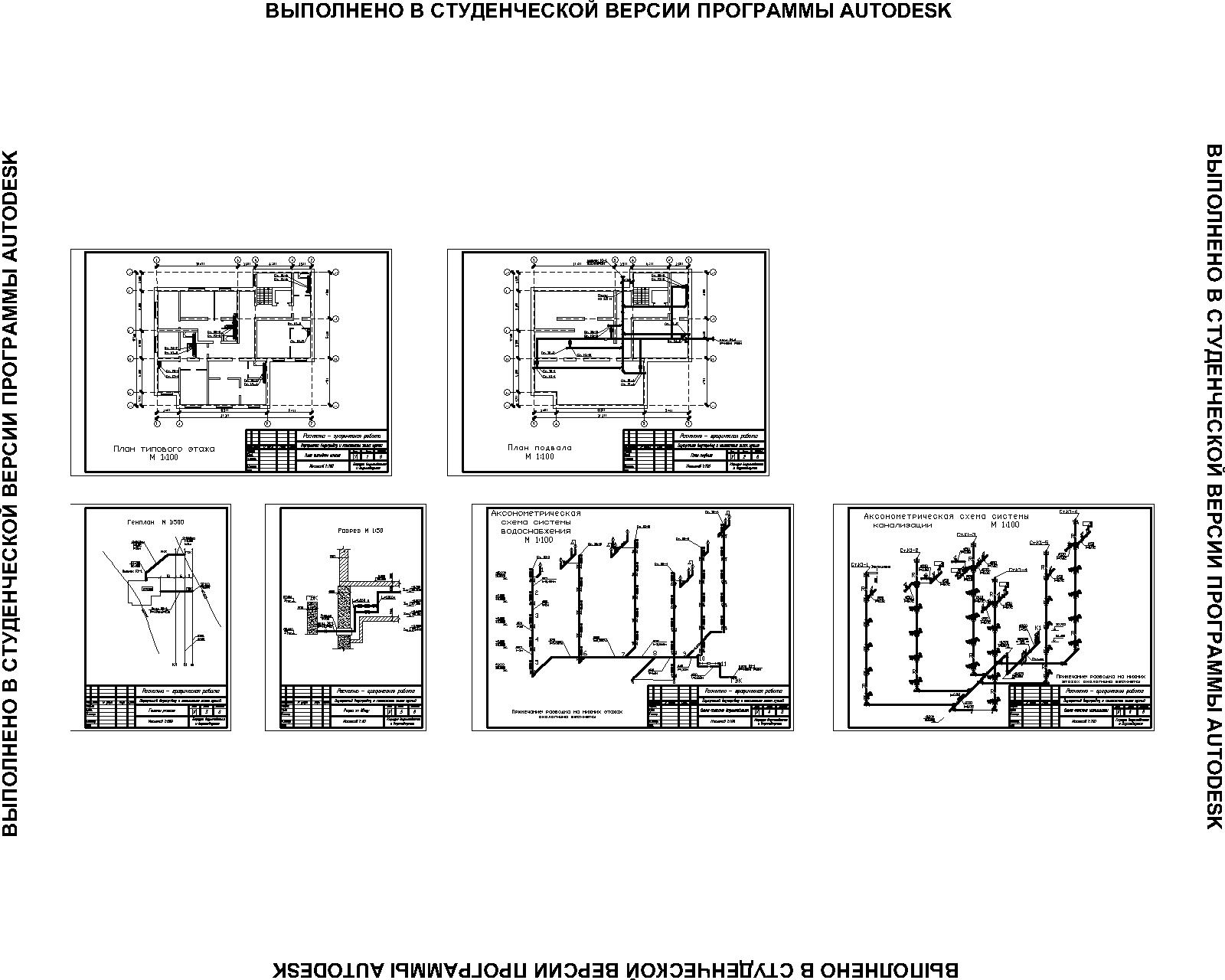

Спецификация
Приложение
