Курсовой проект ВиВ 7 этажного жилого здания

Кубанский государственный технологический университет
Кафедра наземного транспорта и транспортной инфраструктуры
Курсовой проект по дисциплине « Водоснабжение и водоотведение с основами гидравлики»
на тему: «Водоснабжение и водоотведение жилого здания»
Краснодар 2020 г

Исходные данные
Степень благоустройства-Е
Гарантийный напор Hгар, м-43,0
Глубина промерзания, м - 0,7-1,2
Относительная отметка пола 1-го этажа, м - 1,2
Глубина заложение водоотводящего коллектора, м- 2,3
Диаметр трубы городского водопровода, мм- 200,0
Диаметр городского водоотводящего коллектора, мм- 250,0
Высота этажа, м - 2,9
Высота неэксплуатируемого подвала, м-2,7
Норма комфортного водопотребления, л/чел,Q-300,0
Число этажей -7

Содержание
Введение 3
1. Нормативные ссылки 4
2. Исходные данные 6
3. Графическое задание…………………………………………………...7
4. Объемно-планировочные решения 8
4.1. Унитаз 6
4.2. Умывальник 9
4.3. Смеситель 10
4.4. Ванна 12
4.5. Смеситель для ванны 13
4.6. Мойка 14
4.7. Смеситель для кухни 15
4.8. Стиральная машина……………………………………………....16
4.9. Размещения стояков и их обозначение…………………………17
5. Система внутреннего водопровода 17
5.1 Проектирование системы водоснабжения жилого дома 18
5.1.1 Определение расчетных расходов воды в системах водоснабжения и гидравлический расчет 19
5.1.2 Подбор типа водомера 21
5.2 Проектирование и расчёт внутренней и наружной систем водоотведения 25
5.2.1 Определение расходов и гидравлический расчет водоотведения 27
5.2.2 Определение отметок канализационных колодцев 28
Заключение 30
Список используемой литературы 31
Приложение 2 33
2.1 Схема внутреннего водопровода 33
2.2 Схема внутренней канализации 34

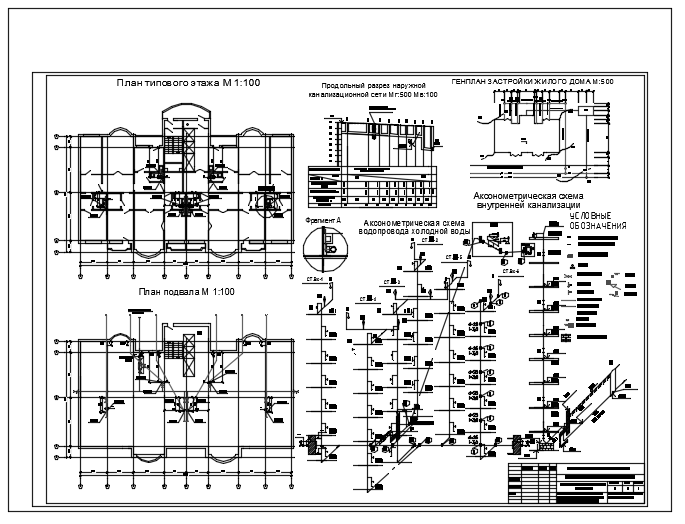

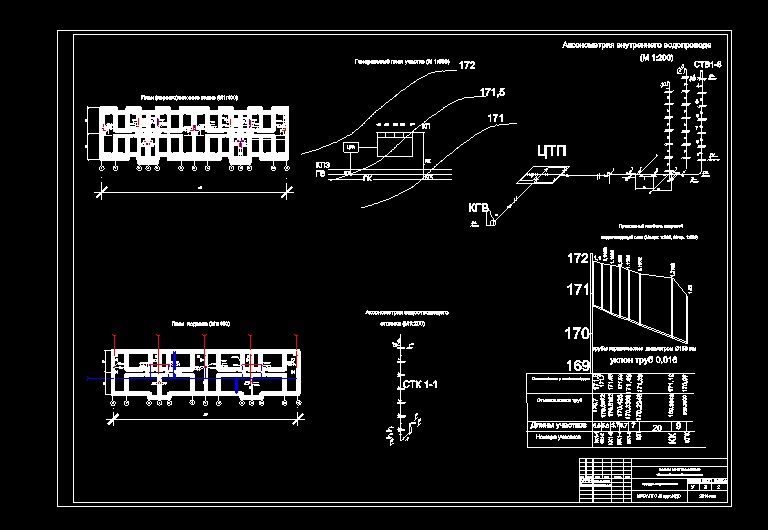

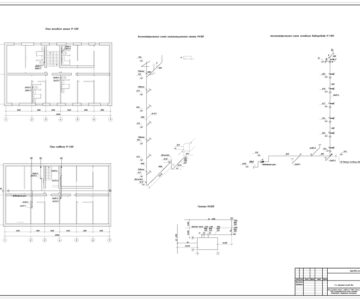

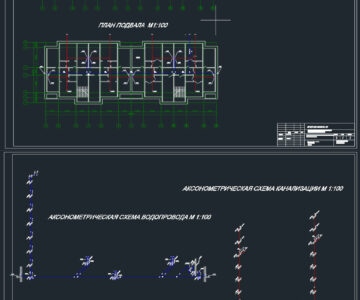

Графическая часть на оном листе 1. План типового этажа – масштаб 1:200 2. План подвала – масштаб 1:200 3. Аксонометрическая схема системы водоснабжения 4. Аксонометрическая схема системы водоотведения 5. Генплан 6. Продольный профиль наружной канализационной сети 7. План и разрез полимерного канализационного колодца 8. План и разрез водопроводного колодца из кирпича
