ВИВ курсовая «Водоснабжение и водоотведение жилого дома».

МГСУ
Кафедра «Водоотведение и водная экология»
Курсовой проект по дисциплине "Водоснабжение и водоотведение"
На тему:«Водоснабжение и водоотведение жилого дома».
Москва 2015

Исходные данные.
Характеристика проектируемого объекта:
Назначение здания…………………………………………………………………..жилое
Количество зданий………………………………………………………………………..1
Этажность …………………………………………………………………………………10
Высота этажей…………………………………………………………………………3,0м
Толщина перекрытий………………………………………………………………….0,3м
Высота технического подполья……………………………………………………….2,0м
Конструкция кровли…………………………………………………………….....плоская
Особенности монтажа СТУЗ……………………………………………сан.-тех. кабины
Норма средней заселенности квартир…………………………………………………17кв.м/чел
Расстояние до красной линии………………………………………………………...…10м
Характеристика городских сетей:
Водопровод:
Гарантированный напор………………………………………………………….30м вод.ст.
Диаметр городского водопровода В1……………………………………………….200мм
Отметка пола первого этажа………………………………………………………125,000м
Канализация:
Диаметр коллектора городской канализации К1……………………………………250мм

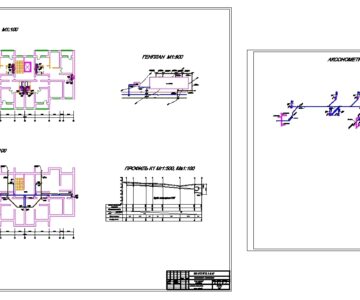

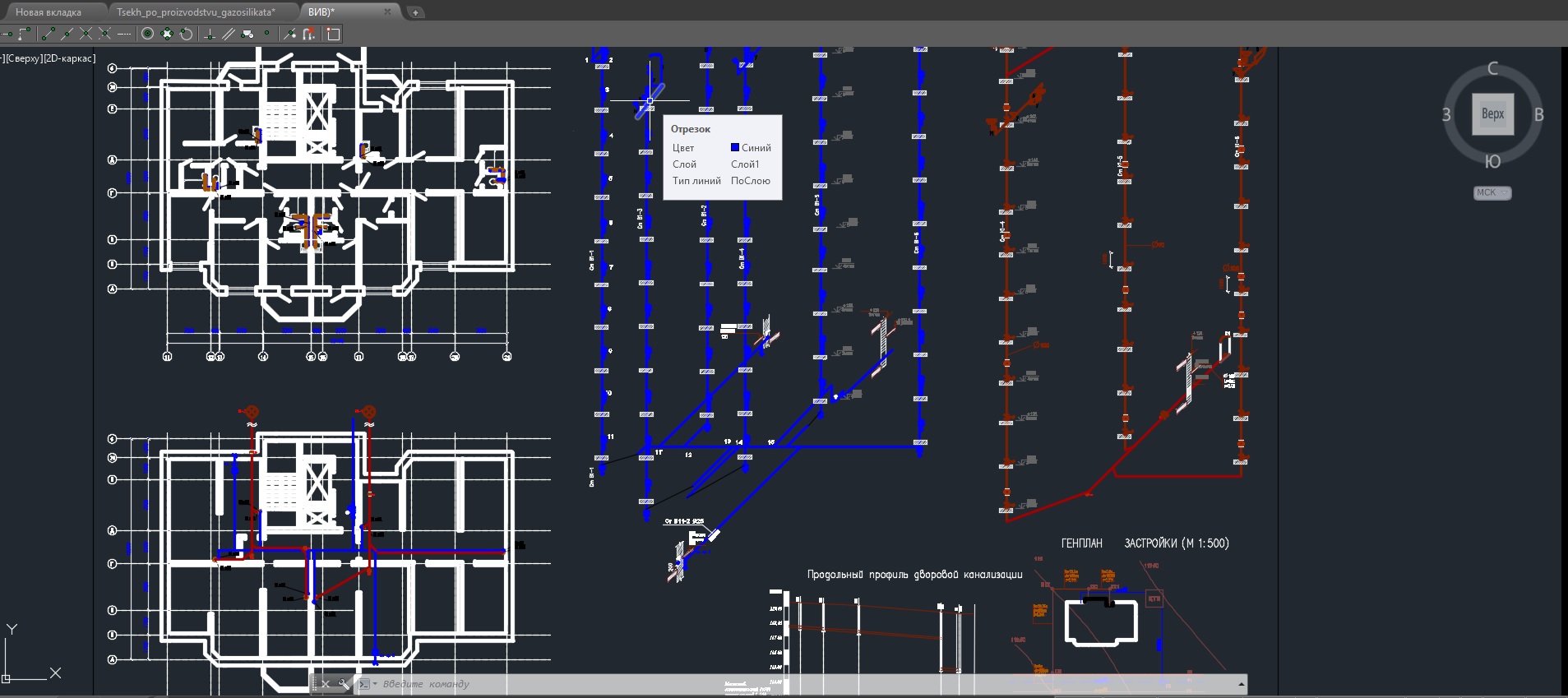

Состав: Вобоснабжение и водоотведение 10 этажного здания, генплан застройки, план подвала, план здания, аксонометрия канализации, аксонометрия водопровода Язык документа

Софт: AutoCAD 2015

Каталог / Инженерные системы / Системы водоснабжения и канализации / ВИВ курсовая «Водоснабжение и водоотведение жилого дома».

Просмотр файлов
ВИВ).dwg
ВИВ.docx
