Водоснабжение и водоотведение жилого дома (вариант 10)

Московский государственный строительный университет
Кафедра водоснабжения и водоотведения
Курсовой проект по дисциплине " системы ВиВ"
На тему : "Водоснабжение и водоотведение жилого дома"
Москва 2017

Вариант 10
Назначение здания Жилое
Количество секций 2
Этажность 6
Количество людей, проживающих в квартире 4,2 чел/кв
Толщина перекрытия 0,3 м
Высота этажа 3м
Высота подвала 2м
Расстояние до красной линии застройки 10м
Отметка пола первого 1го этажа 145м

СОСТАВ КУРСОВОЙ РАБОТЫ
Задание на выполнение курсовой работы 2
Аннотация 3
Содержание 4
1. Введение
2. Исходные данные для пректирования.
3. Проектирование внутреннего холодного водопровода.
3.1. Выбор системы схемы водопровода.
3.2. Аксонометрическая схема внутреннего водопровода.
3.3. Гидравлический расчет внутреннего водпровода.
3.4.Определение требуемого напора в сети внутреннего водопровода.
3.5. Подбор повысительных насосных установок.
4. Проектирование системы внутренней канализации здания.
4.1. Канализационные выпуски.
4.2 Расчет канализационных трубопроводов.
4.3. Проверка пропускной способности стояка.
4.4.Проектирование дворовой канализационной сети и построение продольного профиля.
4.5.Расчетные расходы дворовой канализации.
4.6. Гидравлический расчет дворовой канализации.
5.Список использованных источников. 19

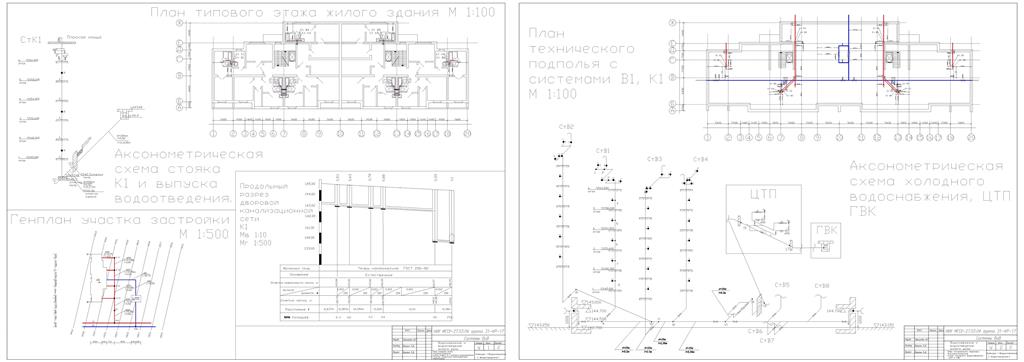

Состав: План типового этажа, аксонометрическая схема стояка К1 и выпуска водоотведения, генплан, продольный разрез дворовой канализации, план технического подполья, аксонометрическая схема холодного водоснабжения, цтп и гвк. Язык документа
