Водоснабжение и водоотведение жилого здания - Вариант 5 дом №2

Санкт-Петербургский архитектурно-строительный университет
Кафедра водопользования и экологии
Курсовая работа по дисциплине "Водоснабжение и водоотведение"
На тему: "Водоснабжение и водоотведение жилого здания"
СПБ 2014

1. Исходные данные: Вариант 5 дом №2

1. Степень благоустройства – ВКВн (водопровод, канализация, газовые нагреватели);
2. Кол-во этажей – 9;
3. Высота этажа (в свету), м – 2,45;
4. Толщина междуэтажного перекрытия, м – 0,2 м;
5. Отметка пола подвала 44,6 м;
6. Высота подвала 2,35 м;
7. Отметка земли двора участка 45,8 м;
8. Отметка земли у колодца дворовой канализации 45,8 м;
9. Глубина промерзания 1,25 м;
10. Гарантированный напор в городском водопроводе 55 м;
11. Отметка верха трубы городского водопровода 41,5 м
12. Диаметр городского водопровода 250 мм;
13. Отметка лотка городской канализации 38,1 м;
14. Диаметр городской канализации 500 мм;
15. Количество секций в жилом доме – 4 шт;

Курсовой проект содержит 13 листов пояснительной записки, графическую часть ( 3 листа формата А1) и 2 листа спецификации.

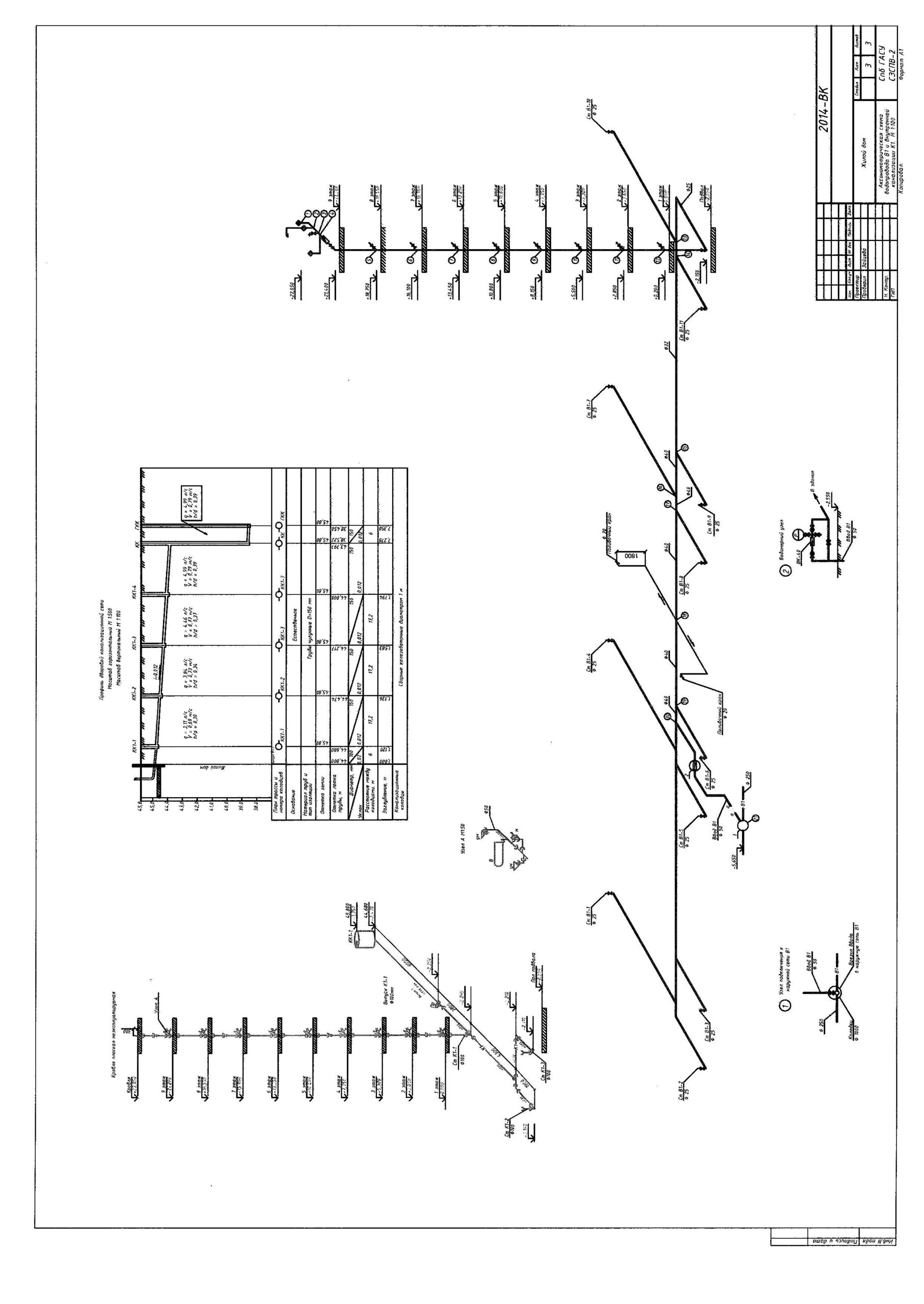

Состав: Пояснительная записка; План типового этажа, подвала и кровли; Генплан; Аксонометрическая схема водопровода и внутренней канализации; Спецификация оборудования водопровода; Спецификация оборудования системы канализации Язык документа

Софт: AutoCAD 2011

Файлы:
Водоснабжение и водоотведение.doc
Графическая часть.dwg
