Электроснабжение АЗС

Внешнее электроснабжение ААЗС в соответствие с актом разграничения балансовой принадлежности осуществляется от трансформаторной подстанции ТП-2143.
Электропотребление реконструируемой ААЗС (45кВт, 50,4кВА, III категория) в соответствии с ТУ на электроснабжение предусматривается от ТП143. Для этого в ТП2143 реконструируется РУ – 0,4кВ; от ТП до кабельного киоска ААЗС-43 предусматривается замена существующего кабеляна самонесущий провод СИП 2А 3х70+1х95 и замена кабельного киоска на КЛ-209
От КК до ААЗС проектируется прокладка кабеля ВБбШв 5х25. Напряжение сети 220/380В с глухозаземленной нейтралью питающих трансформаторов

Состав: Пояснительная записка, общие данные, чертежи и спецификации. Проект. Язык документа

Софт: AutoCAD 2007

Файлы:
Электроснабжение АЗС\АЗС 85.tif
Электроснабжение АЗС\ЗАПИСКА.doc
Электроснабжение АЗС\спецификация.doc

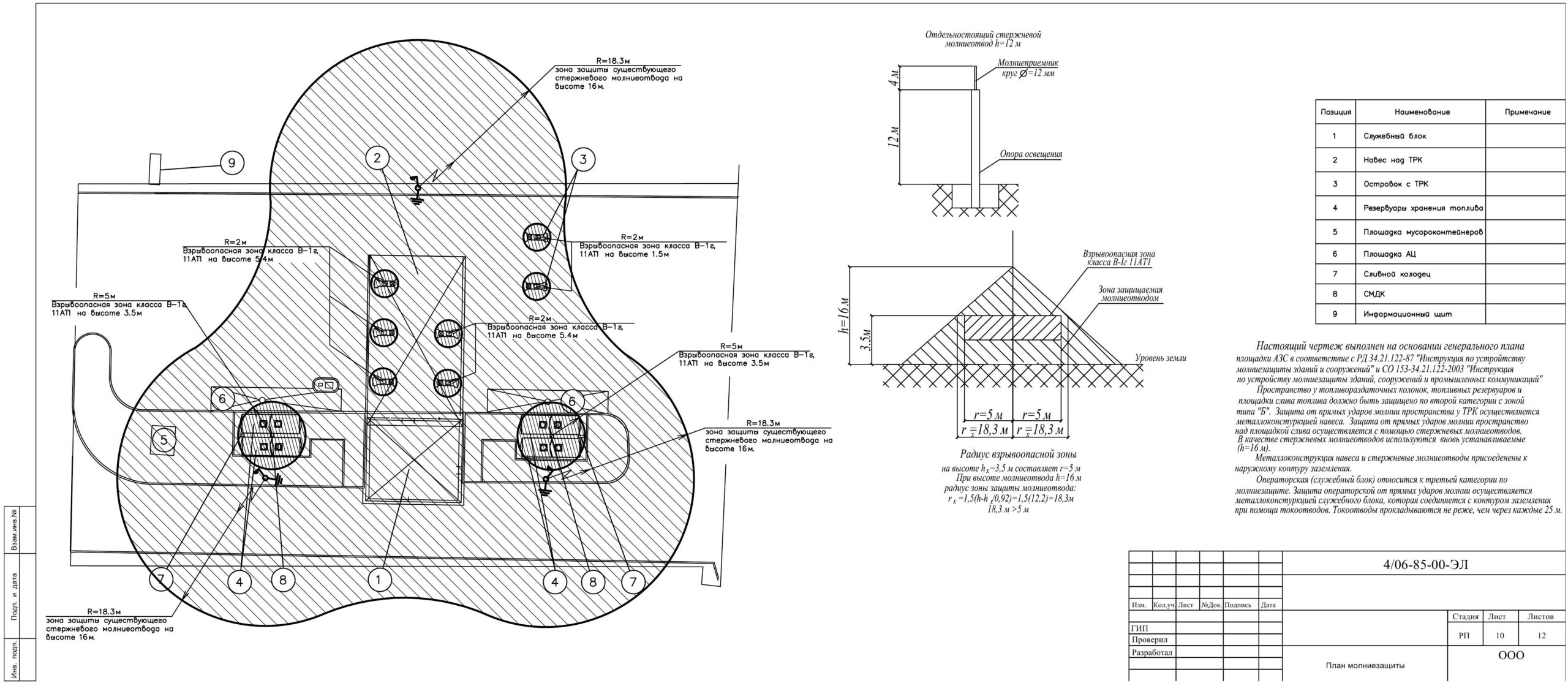

Электроснабжение АЗС\ЭЛ АЗС.dwg
Электроснабжение АЗС
