Электроснабжение фермы КРС с разработкой автоматизированного раздатчика-смесителя кормов

Казанский государственный аграрный университет, кафедра машин в агробизнесе, Дипломный проект на тему: Электроснабжение фермы КРС с разработкой раздатчика смесителя кормов, 2022

Практически в каждом сельском населенном пункте в наше время есть электроснабжение. На данном этапе развития электрификации сельских населенных пунктов особой задача состоит в том, чтобы обеспечить качественную подачу электроэнергии в сельские населенные пункты, а так же обеспечить бесперебойность электроснабжения с наибольшей выгодой.

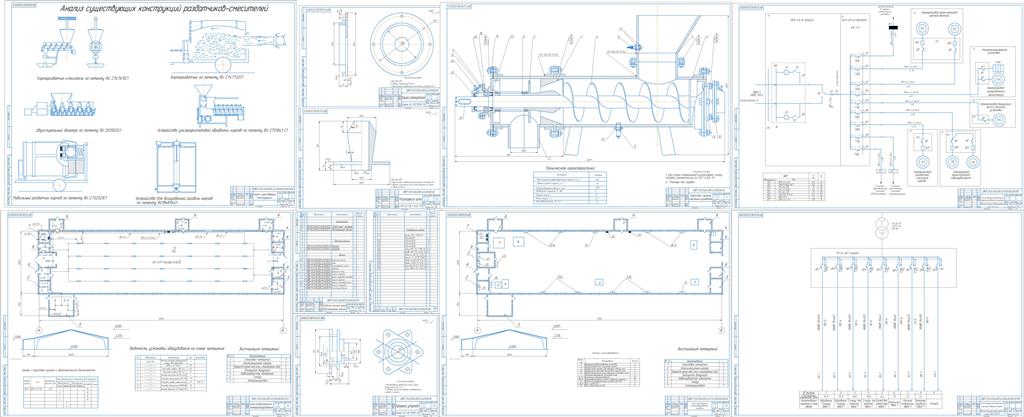

Целью данной выпускной квалификационной работы является электроснабжение фермы КРС. ВКР представляет собой пояснительную записку на 60 листах машинописного текста и графической части на 6 листах формата А1.
Пояснительная записка содержит: введение, три раздела, вывод и включает себя 11 рисунков, 11 таблиц. Список использованной литературы содержит 17 наименований.
Исходные данные: Ферма для электроснабжения на 200
Ферма по откорму КРС на 400 голов.
Ферма состоит из стойла, помещения дежурного, помещения хранения кормов, вентиляционной, тамбуров и навозоуборочного помещения.
Основные потребители: технологическое оборудование, оборудование освещения , системы обеспечения параметров микроклиматом.
Электроснабжение предусматривается от внутриплощадочных сетей 380/220 фермы.
В электрощитовой коровника будет установлено вводное распределительное устройство(ВРУ) .Силовые щиты будут использоваться для распределения электроэнергии и будут соединены с ВРУ. Щиток освещения будет использоваться с автоматическими выключателями серии ВА. Источниками света являются светодиодные и люминесцентные лампы.
Рабочее напряжение осветительного и силового оборудования 220/380 В
Система заземления принята типа ТТ.
На ферме предусмотрены следующие меры защиты:
- основная защита токоведущих частей;
- оболочки оборудования приняты со степенью защиты, соответствующей категории помещения;
- защитное заземление оборудования;
- автоматическое отключение питания 220 В – 0,2 сек, 380 В – 0,05 сек.
Техническая характеристика здания.
Длина, м 35
Ширина, м 18
Высота, м 5,6
Площадь, м^2 630
Объём, м^3 3528
Толщина стен, м 0,3

Содержание
Введение 6
1.ЛИТЕРАТУРНО-ПАТЕНТНЫЙ ОБЗОР 7
1.1. Обзор существующих конструкций кормораздатчиков 7
2. ЭЛЕКТРОТЕХНИЧЕСКИЙ РАСЧЕТ. 17
2.1 Характеристика электрифицируемого объекта 17
2.2. Светотехнический расчет. Выбор источников света , систем и вида освещения 18
2.3 Выбор осветительных приборов 19
2.4 Размещение осветительных приборов в освещаемом пространстве 20
2.5 Определение количества и мест расположения групповых щитков, выбор их типа и компоновка трассы сети 26
2.6 Расчет и компоновка внутриплощадочной сети коровника 28
2.7 Расчет подстанции для внутриплощадочной сети МТФ. 33
3.КОНСТРУКТИВНАЯ ЧАСТЬ. 38
3.1 Выбор и обоснование конструкции 38
3.1.2 Автоматизация раздачи и смешивания кормов 39
3.2 Основные конструктивные расчеты. 41
3.3 Безопасность жизнедеятельности 45
3.3.1 Общие меры при работе с КТП 45
3.3.2 Мероприятия связанные пожарной безопасности 46
3.3.3 Физическое воспитание на производстве 48
3.4 Расчет технико-экономических показателей раздатчика-смесителя кормов 49
4. Выводы 53
Список использованной литературы 54
