Электроснабжение и электрооборудование цеха механической обработки деталей

Государственное автономное профессиональное образовательное учреждение
Чувашской Республики «Межрегиональный центр компетенций –
Чебоксарский электромеханический колледж» Министерства образования и
молодежной политики Чувашской Республики

курсовой проект по дисциплине "электроснабжение"
на тему: Электроснабжение и электрооборудование цеха механической обработки деталей

Цех механической обработки деталей (ЦМОД) предназначен для обработки коленчатых валов автомобильного двигателя.
В цехе предусмотрены производственные, вспомогательные, служебные и бытовые помещения различного назначения.
Основное оборудование размещено в станочном и ремонтно-механическом отделениях.
ЦСОД получает ЭСН от подстанции глубокого ввода (ПГВ) завода, расположенной на расстоянии 8 км от энергосистемы (ЭВС). Напряжение на ПГВ − 6 или 10 кВ. Расстояние от ПГВ до цеха − 0,5 км.
Потребители ЭЭ по бесперебойности ЭСН имеет 2 категорию надежности.
Количество рабочих смен – 3
Грунт в районе здания цеха – суглинок при +15°С. Каркас здания сооружен из блоков секций длинной 8 и 4 м каждый.
Размер цеха А×В×Н = 48×28×9м.
Вспомогательные помещения двухэтажные высотой 4 м.
Перечень ЭО ЦМОД дан в таблице 3.10.
Мощность электропотрбления (Рэп) указана для одного электроприемника.

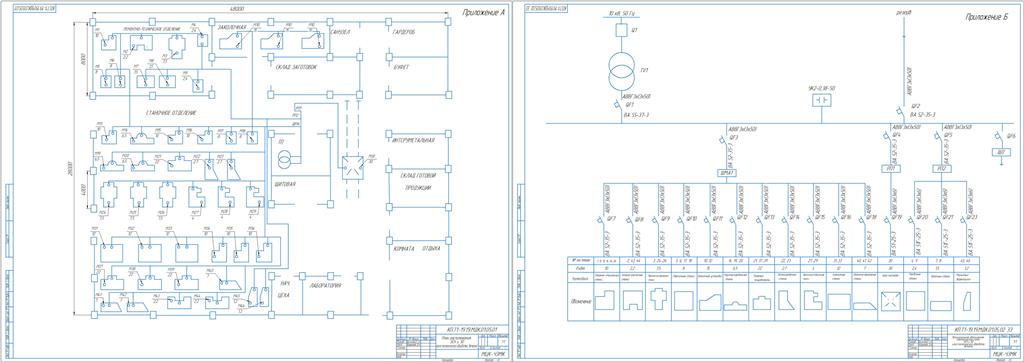

Расположения основного оборудования показано на плане(рис. 1.1)

Таблица 1.1 Перечень ЭО цеха механической обработки деталей
№ на плане Наименование ЭО P_эп,кВт Примечание
1,13,15,16,34…36 Токарные специальные станки 10
2,43,44 Алмазно-расточные станки 2,2
3,24…26 Вертикально-фрезерные станки 7,5
4,9 Наждачные станки 2,4 1-фазные
5,6,17,18 Сверлильные станки 8
7,8 Заточные станки 1,5 1-фазные

№ на плане Наименование ЭО P_эп,кВт Примечание
10…12 Закалочные станки 15

14,19,20 Круглошлифовальные станки 6,5
21,37…39 Токарные полуавтоматы 22
22,23 Балансировочные станки 2,7
27…29 Вертикально-сверлильные станки 4
30 Кран мостовой 30кВ×А ПВ = 40%
31…33 Агрегатные станки 12
41,40,42 Шпоночно-фрезерные станки 7
45,46 Магнитный дефектоскоп 1,2 1-фазный

СОДЕРЖАНИЕ
Введение 3
1. Характеристика цеха механической обработке деталей (МОД-9) 4
2. Классификация помещений 6
2.1. Классификация помещений по взрывобезопасности 6
2.2. Классификация помещений по пожаробезопасности 7
2.3. Классификация помещений по электробезопасности. 9
3.Расчетная часть 12
3.1.Определение схемы надежности ЭСН и выбор схемы ЭСН 12
3.2.Расчет электрических нагрузок 14
3.3.Расчет компенсирующего устройства и выбор трансформаторов цеха 20
4.Выбор аппаратов защиты распределительных устройств 23
5.Выбор линии электроснабжения 27
Заключения 28
Список используемых источников 29
