Мозырский государственный политехнический колледж
Специальность: "Монтаж и эксплуатация электрооборудования"
Курсовая на тему: Проектирование ЭС цеха обработки корпусных деталей (ЦОКД)
2023
Количество рабочих смен – 2. Потребители цеха относятся к 2 и 3
категории надежности ЭСН, работают в нормальной окружающей среде.
Грунт в районе цеха – суглинок с температурой +5◦С.
Каркас здания ЦОКД смонтирован из блоков - секции длиной 8м каждый.
Размер цеха АхВхН = 48х30х8(м).
Все помещения, кроме станочного отделения, двухэтажные высотой 3,6м.
Перечень оборудования цеха дан в таблице 1.
Мощность электропотребления Рэп, кВт указана для одного электроприёмника.
1-4 Сварочные аппараты 20 кВА ПВ=60%
5-9 Гальванические ванны 28
10,11 Вентиляторы 10
12,13 Продольно-фрезерные станки 33
14,15 Горизонтально-расточные станки 10,5
16,24,25 Агрегатно-расточные станки 14
19-23 Краны консольные поворотные 6,5 кВА ПВ=25%
26 Токарно-шлифовальный станок 11
27-30 Радиально-сверлильные станки 5,2
31,32 Алмазно-расточные станки 6
Содержание
Введение
1 Характеристика проектируемого объекта
2 Выбор схемы электроснабжения
3 Расчет электрических нагрузок
4 Расчёт числа и мощности трансформаторов, конденсаторной батареи
5 Расчет питающей и распределительной сети 0,4 кВ
5.1 Расчет токов ЭО
5.2 Выбор аппаратов защиты и управления
5.2.1 Выбор предохранителей для ШР
5.2.2 Выбор шкафа распределительного пункта
5.2.3 Выбор автоматических выключателей на шинных сборках
5.2.4 Выбор силовых ящиков
5.2.5 Выбор АВ и предохранителей на линиях КТП
5.3 Выбор проводов, кабелей
5.4 Выбор шинопроводов
5.5 Выбор магнитных пускателей и кнопок управления

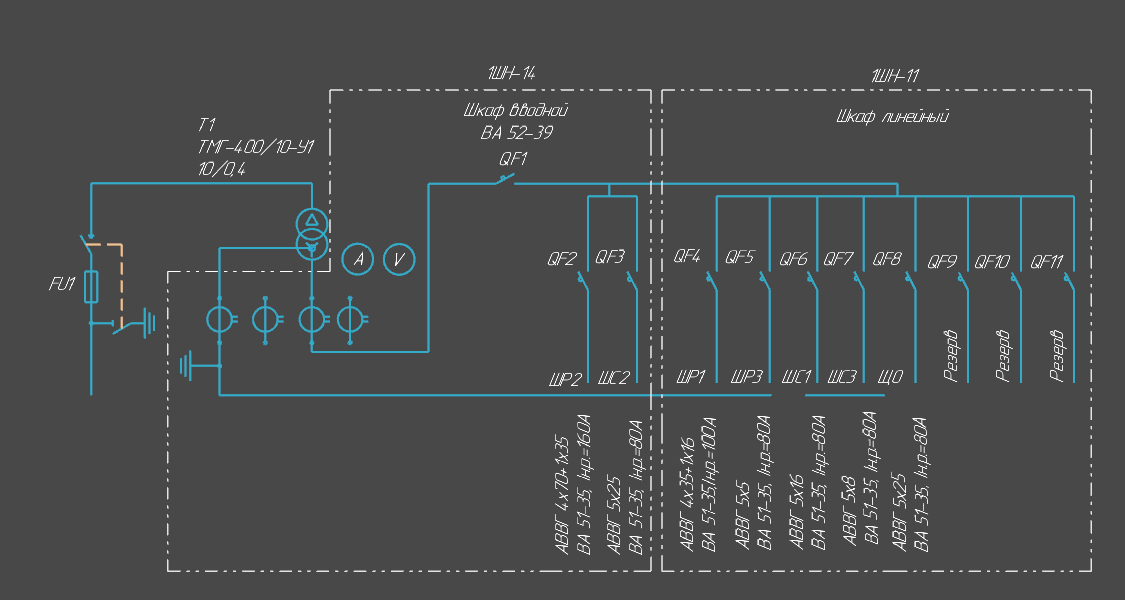

6 Компоновка КТП цеха
7 Выбор высоковольтного кабеля
7.1.1 Выбор сечения жил кабеля по экономической плотности тока
7.1.2 Выбор сечения кабеля по максимальному расчетному току
7.1.3 Выбор сечения кабеля по термической стойкости
8 Выбор высоковольтных аппаратов

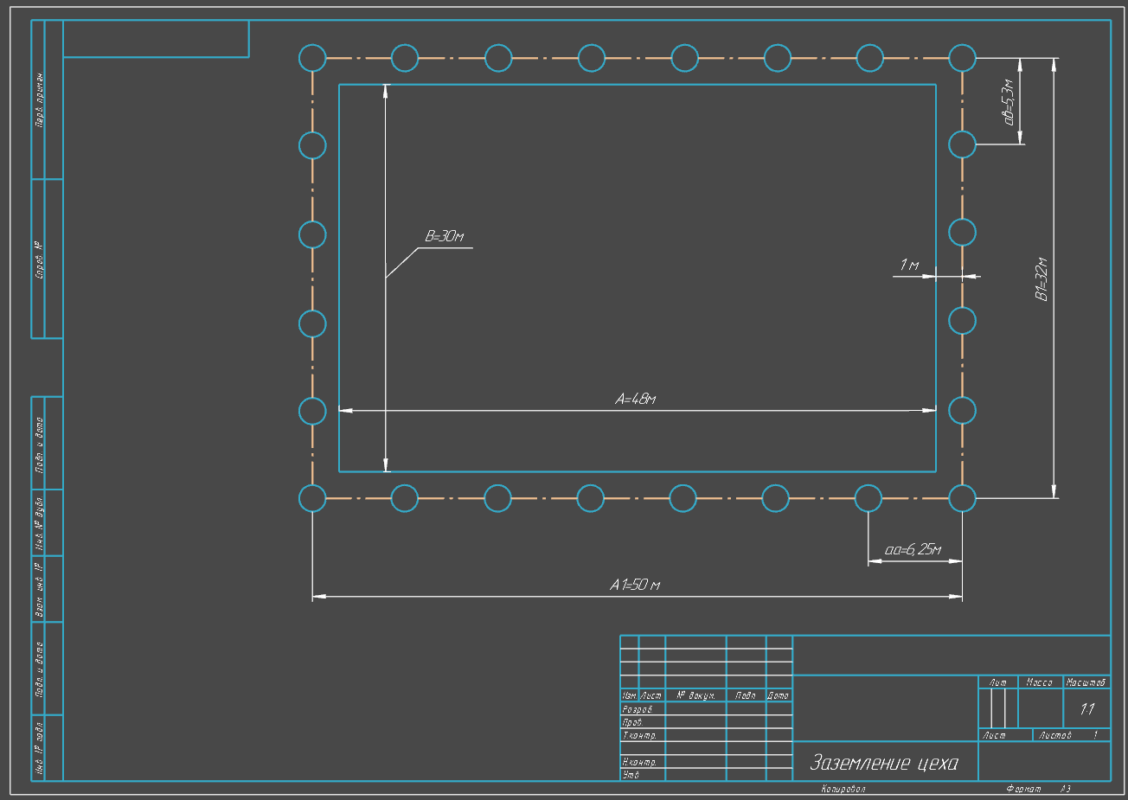

9 Расчет заземления цеха
10 Энергосбережение и ресурсосбережение
Заключение
Литература
Перечень ТНПА
Приложение А – Расчет электрических нагрузок
