ЭЛЕКТРОСНАБЖЕНИЕ ЦЕХА МЕХАНИЧЕСКОЙ ОБРОБОТКИ ДЕТАЛЕЙ.

Содержание
Введение 5
1 Общая часть…………………………………………………………………… 7
1.1 Характеристика объекта……………………………………………………. 7
1.2 Классификация помещений………………………………….…………….. 8
2 Расчетная часть……………………………………………………………….. 9
2.1 Расчет освещения…………………………………………………………… 9
2.2 Расчет силовой электрической нагрузки 15
2.3 Выбор мощности трансформаторов 21
2.4 Расчет токовой нагрузки на силовые кабели……………………………. 22
2.5 Схема замещения 23
2.6 Расчет токов трехфазного короткого замыкания 26
2.7 Расчет токов однофазного короткого замыкания на землю 30
2.8 Выбор аппаратов защиты (автоматов и предохранителей) 33
2.9 Проверочный расчет заземляющего устройства…………………..…… 36
2.10 Расчет компенсирующего устройства………………………………….. 38
Заключение 40
Список использованных источников………………………………………… 41
Приложение А – Технические характеристики люминесцентных ламп серий ЛБ, ЛД…………………………………………………………………... 42
Приложение Б – Технические характеристики ламп ДРЛ 43
Приложение В – Рекомендуемые значения коэффициентов 44
Приложение Г – Кабельный журнал………………………………………… 45
Приложение Д – Технические характеристики трехфазных масляных двухобмоточных трансформаторов 47
Приложение Е – Технические характеристики предохранителей серии
НПН и ПН2 48
Приложение Ж – Удельное сопротивление грунта 49

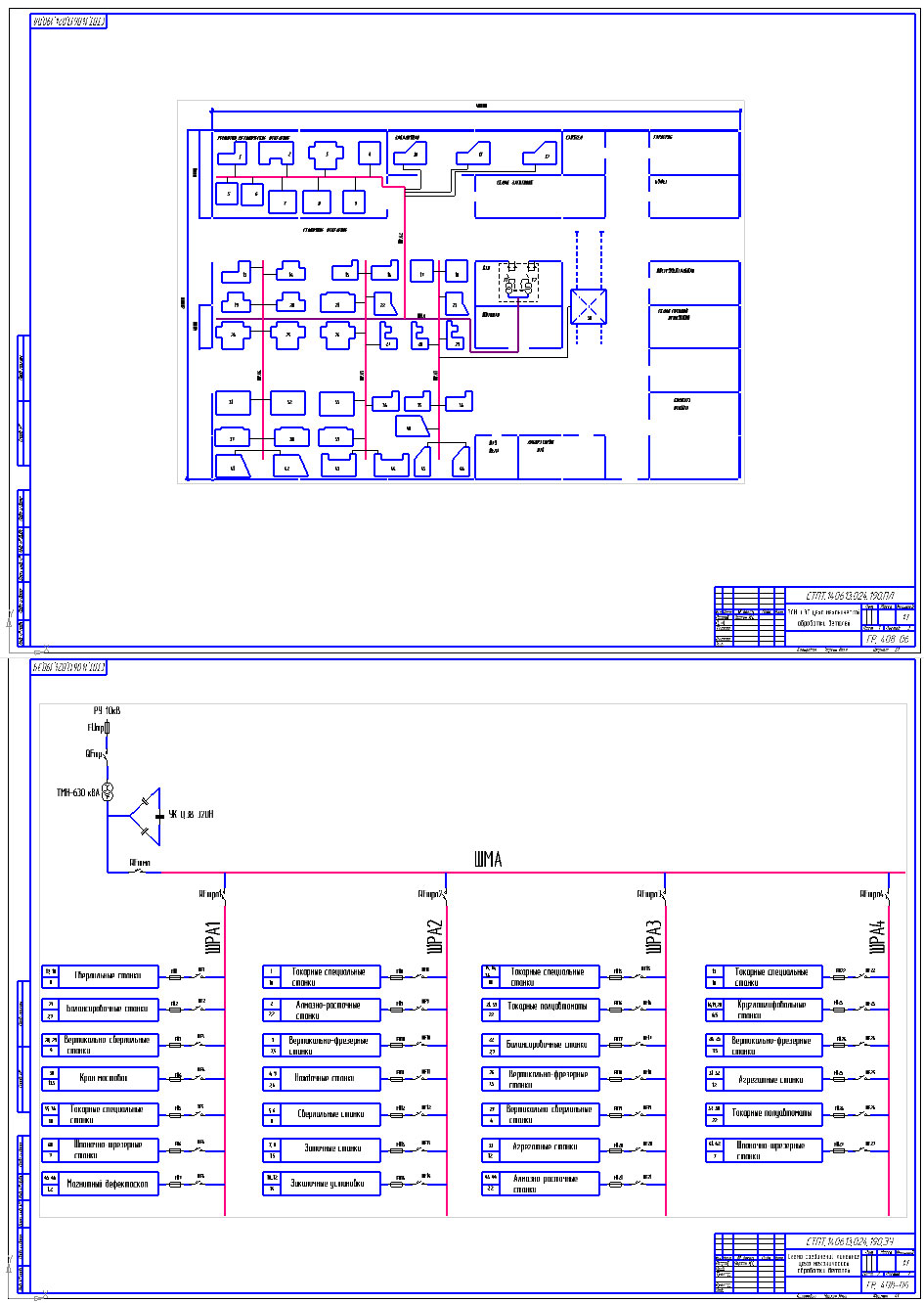

Состав: План, Спецификация, Линейная схема, ПЗ Язык документа

Софт: КОМПАС-3D 14

Файлы:

Каталог / Инженерные системы / Электроснабжение и освещение / Цех механической обработки деталей

спецификация1.cdw
спецификация.cdw
расчет электрических нагрузок схемы.doc
оглавление.doc
литература.doc
автоматизация схем электроснабжения.doc
выбор релейной защиты.doc
расчет тока короткого замыкания.doc
линейная схема.cdw
ЭСН и ЭО цеха механической обработки деталей.cdw
конструктивное выполнение трансформаторной подстанции.doc
расчет заземляющих устройств.doc
выбор защитных аппаратов.doc
расчет и выбор магистральных и распределительных сетей напряжением до 1000В.doc
компенсация реактивной мощности.doc
расчет и выбор числа и мощности трансформаторов.doc
выбор схемы электроснабжения.doc
характеристика.doc
введение.doc
