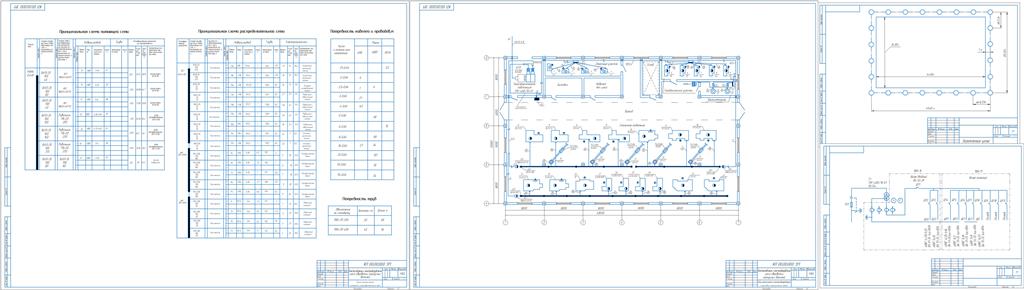

Электроснабжение цеха обработки корпусных деталей

Филиал БНТУ Минский государственный политехнический колледж
Специальность "Монтаж и эксплуатация электрооборудования"
Курсовой проект по дисциплине "Электроснабжение промышленных предприятий и гражданских зданий"
На тему: "Электроснабжение цеха обработки корпусных деталей"
Минск 2017

Содержание

Введение
1 Характеристика проектируемого объекта
2 Выбор схемы электроснабжения
3 Расчет электрических нагрузок
4 Расчёт числа и мощности трансформаторов, конденсаторной
батареи
5 Расчет питающей и распределительной сети 0,4 кВ
5.1 Расчет токов ЭО
5.2 Выбор аппаратов защиты и управления
5.2.1 Выбор предохранителей для ШР
5.2.2 Выбор шкафа распределительного пункта
5.2.3 Выбор автоматических выключателей на шинных сборках
5.2.4 Выбор силовых ящиков
5.2.5 Выбор АВ и предохранителей на линиях КТП
5.3 Выбор проводов, кабелей
5.4 Выбор шинопроводов
5.5 Выбор магнитных пускателей и кнопок управления
6 Компоновка КТП цеха
7 Выбор Высоковольтного кабеля
7.1.1 Выбор сечения жил кабеля по экономической плотности тока
7.1.2 Выбор сечения кабеля по максимальному расчетному току
7.1.3 Выбор сечения кабеля по термической стойкости
8 Выбор высоковольтных аппаратов
9 Выбор шин
10 Расчет заземления цеха
11 Энергосбережение и ресурсосбережение
12 Назначение релейной защиты
Заключение
Литература
Перечень ТНПА
Приложение А – Расчет электрических нагрузок

1 Характеристика проектируемого цеха

Цех обработки корпусных деталей (ЦОКД) предназначен для механической и антикоррозийной обработки изделий. Он содержит станочное отделение, гальванический и сварочные участки. Кроме того, имеются вспомогательные, бытовые и служебные помещения.
Гальванические ванны - это емкость для проведения гальванических операций по подготовке деталей или для непосредственного нанесения различных покрытий.
Продольно-фрезерные станки - предназначены для черновой, получистовой и чистовой механической обработки плоских и фасонных поверхностей деталей из цветных и черных металлов (корпуса, направляющие, траверсы и т.д.), имеющих крупные габариты.
Горизонтально-расточные станки - предназначены для единичного, мелкосерийного и серийного производства для комплексной механической обработки корпусных деталей.
Агрегатно-станочные станки - позволяют выполнить на одном станке различные виды обработки изделий одновременно несколькими инструментами, что значительно снижает трудоемкость механической обработки деталей.
Плоскошлифовальные станки - предназначены для высокоточной обработки плоских поверхностей различных изделий, а с применением приспособлений для профилирования шлифовального круга и установки деталей – профильных поверхностей, пазов, уступов, а также шлифования торцом круга.
Краны-консольные поворотные - кран, у которого грузозахватный орган подвешен на консоли или тележке, перемещающейся по консоли, закреплённой на колонне или ферме.
Токарно-шлифовальный станок - выполняет все виды работ в области тонкой и более точной обработки металла.
Алмазно-расточные станки-предназначаются для обработки особо точных
отверстий с весьма чистой поверхностью.
Сверлильные станки предназначены для сверления в сплошном материале, рассверливания, зенкерования, развертывания, подрезки торцов, нарезания резьбы метчиками и другие подобные операции.
Все станки размещаются согласно технологической последовательности обработки и ремонта деталей и их поступления от станка к станку. При размещении оборудования учтены нормы расстояний для безопасных перемещений деталей и самих рабочих в процессе работы.
Количество рабочих смен – 2. Потребители цеха относятся к 2 и 3

категории надежности ЭСН, работают в нормальной окружающей среде.
Грунт в районе цеха – суглинок с температурой +5◦С.
Каркас здания ЦОКД смонтирован из блоков - секции длиной 8м каждый.
Размер цеха АхВхН = 48х30х8 м.
Все помещения, кроме станочного отделения, двухэтажные высотой 3,6м.
Перечень оборудования цеха дан в таблице 1.
Мощность электропотребления Рэп, кВт указана для одного электроприёмника.
Таблица 1- Перечень электроприёмников цеха.

1-4 Сварочные аппараты 20 кВА ПВ=60%
5-9 Гальванические ванны  28
10,11 Вентиляторы 10
12,13 Продольно-фрезерные станки 3
14,15 Горизонтально-расточные станки 10,5
16,24,25 Агрегатно-расточные станки 14
19-23 Краны консольные поворотные 6,5 кВА
ПВ=25%
26 Токарно-шлифовальный станок 11
27-30 Радиально-сверлильные станки 5,2
31,32 Алмазно-расточные станки 6
