Электроснабжение и электроосвещение. Производственный цех ЖБИ

Электроснабжение
Питание выполняется двумя кабельными линиями, в траншее. Основная кабельная линия от КТПН, а резервная
от ДЭС, в траншее. Для автоматического ввода резерва установлена шкаф АВР (ШАВР). Шкаф автоматического
ввода резерва, предназначен для восстановления питания потребителей путем автоматического присоединения
резервного источника питания при отключении основного (рабочего) источника питания, приводящем к
обесточиванию электроустановок потребителя. После восстановления соединения с основным источником питания
ШАВР (шкаф АВР) обеспечивает автоматический переход на схему до аварийного режима питания потребителей
электроэнергии.
Силовое электрооборудование.

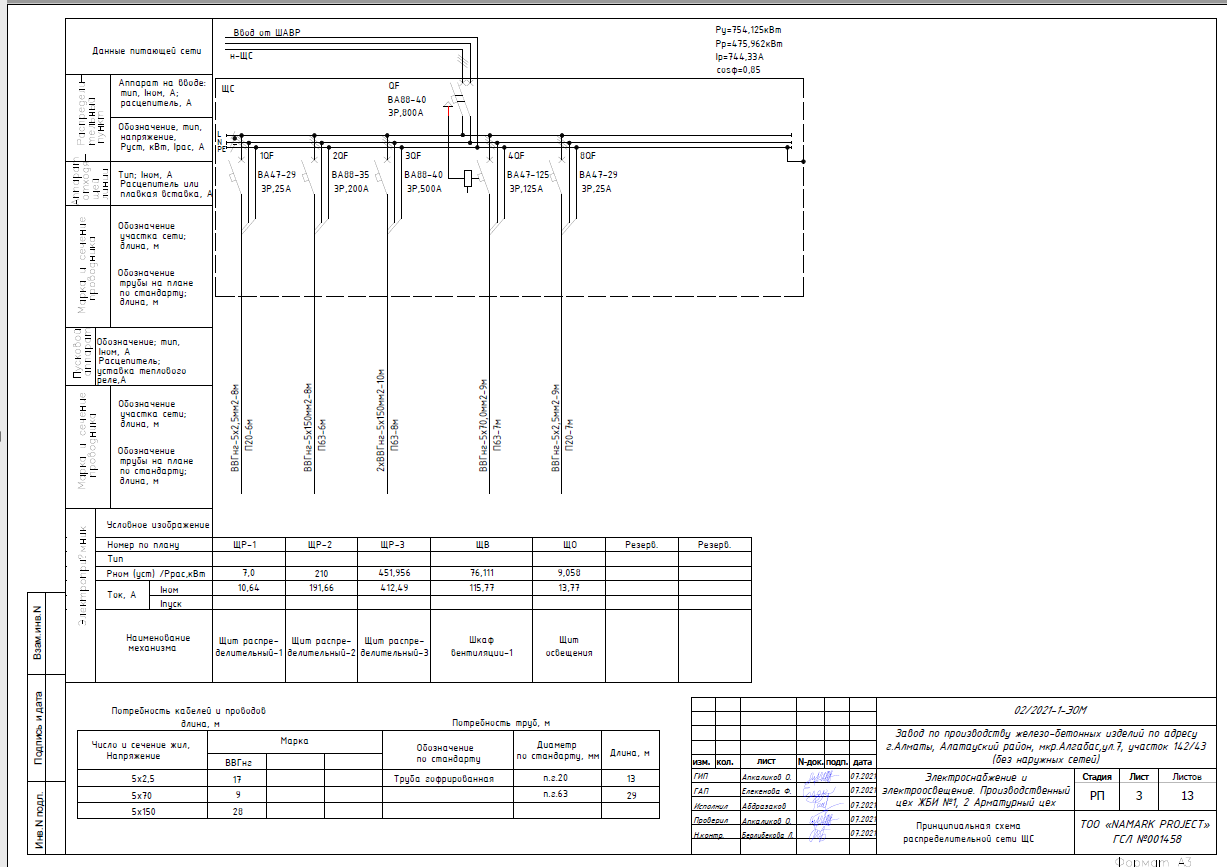

Силовое электрооборудование включает ЩС- проектируемый щит силовой распределительный.
Распределительные и групповые сети силового электрооборудования выполнены кабелями, не
распространяющими горение с медными жилами различного сечения
Для защиты обслуживающего персонала от поражения электрическим током предусмотрена система
заземления электрических сетей типа TN-С-S (нулевой рабочий и защитный проводники работают раздельно) и
система уравнивания потенциалов.
Металлические корпуса электрооборудования, электрических шкафов и щитов, строительные
металлоконструкции, металлическая броня кабелей на вводе в здание и стальные трубопроводы всех назначений
подлежат заземлению. В качестве заземлителей используются искусственные заземлители (наружный контур
заземления).
Электрическое освещение
Проектом предусмотрено рабочее, аварийное освещение (безопасности и эвакуационное).
Нормы минимальной освещенности помещений приняты по СП РК 2.04-104-2012 .
Напряжение рабочего освещения 220В. Групповые сети рабочего и аварийного освещения выполнены кабелем
марки ВВГнг с медными жилами сечением 3х1,5мм по стенам и по потолкам в трубах ПВХ, не распространяющих
горение. Управление освещением местное посредством выключателей. Выключатели установлены на высоте 1,15
метра от уровня чистого пола. Аварийное освещение выполняется светильниками марки ЕМ, в которых установлен
блок аварийного питания. Блок предназначен для обеспечения бесперебойной работы светодиодных светильников при
аварийных режимах.
