Электроснабжение и электроосвещение трехкомнатной квартиры, сети связи
Рабочий проект ЭОМ трехкомнатной квартиры -электроснабжения, электроосвещения и слаботочных сетей трехкомнатной квартиры. В объем проекта входит электроосвещение помещений и силовое электрооборудование (розетки). По составу предусматриваемых электропотребителей проектируемая квартира соответствует жилью 2-й категории. Согласно однолинейной схеме, справки, выделенная полная нагрузка квартиры составляет 5,72 кВт, выделенная единовременная нагрузка 5,2 квт. Суммарная заявленная мощность квартиры составляет 9,83 кВт. Коэффициент спроса равен 0,8. Учитывая расчетную нагрузку квартиры, ввод в квартиру запроектирован однофазным и выполняется на напряжение 220 В 50 Гц с глухозаземленной нейтралью.

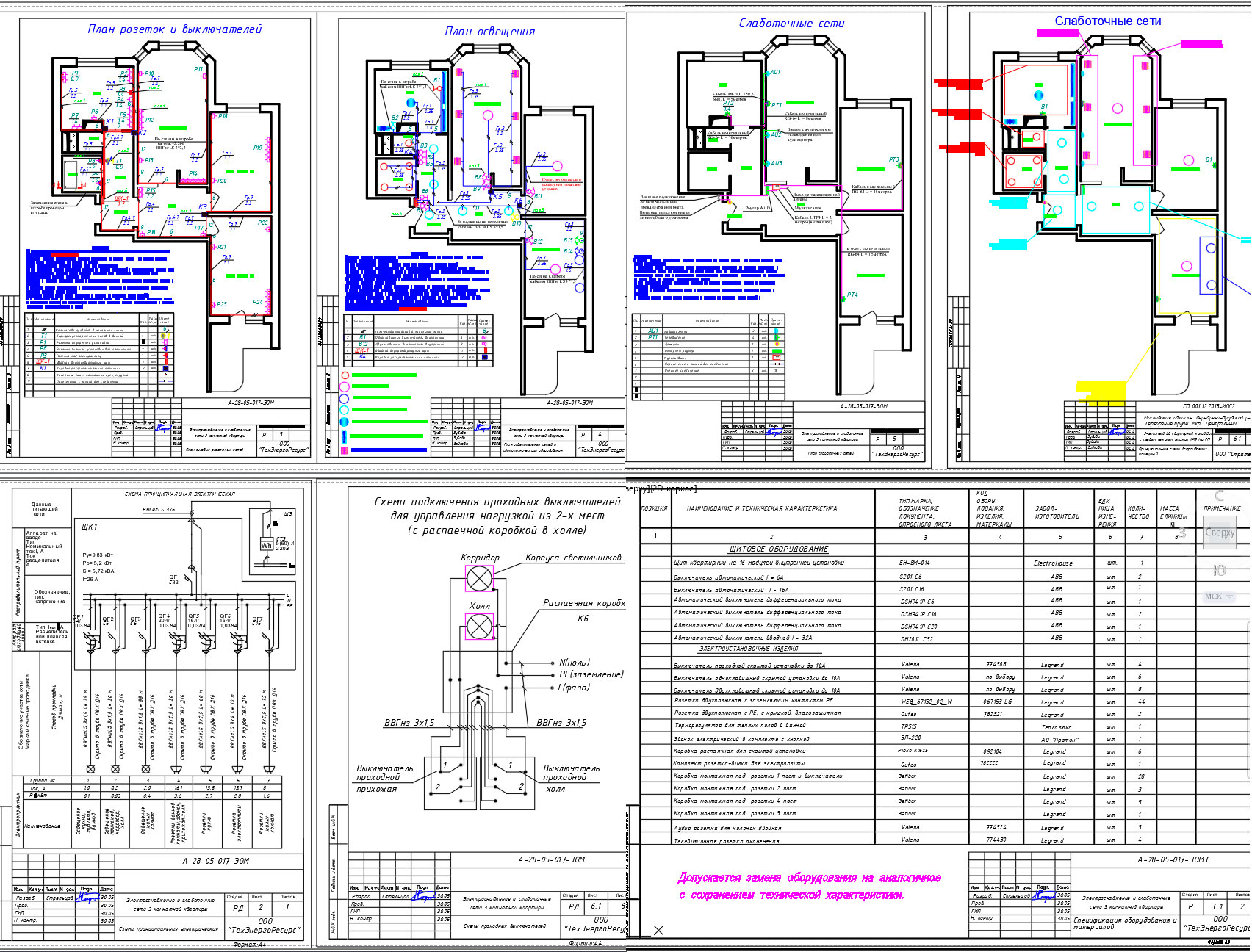

Состав: Пояснительная записка, однолинейные схемы, планы размещения электрооборудования , рабочее освещение, схема заземления, подключение проходного выключателя,спецификации
Софт: AutoCAD 2016
