Электроснабжение крытого рынка
Проект электроснабжения крытого рынка для приема и распределения электроэнергии проектом предусматривается установка в здании распределительных щитов типа ЩРНУ, а также щитов аварийного освещения ЩАО1, ЩАО2.
В качестве основного источника питания принимается существующий главный распределительный щит здания питающийся от существующего У-0,4кВ ТП-В54.
Основными потребителями электроэнергии крытого рынка являются:
-электроприборы розеточной сети бутиков
-аварийное освещение
-рабочее освещение - существующее
В каждом бутике выполнить установку комплекта устройств: однофазный выключатель 16А, однофазный счетчик электроэнергии, сдвоенная розетка с заземляющим контактом. Розетки установить на высоте 0.3 метра от пола.
В качестве защитной меры безопасности от поражения электрическим током используется защитный проводник РЕ (3-ий), который подключается к шине ре проектируемых распределительных щитков.
Напряжение - 380/220в
Установленная мощность всех электроприемников -69.2квт;
Расчетная мощность электроприемников -55.36квт;
Расчетный ток - 93.2а
Средневзвешенный коэффициент мощности cos =0.9

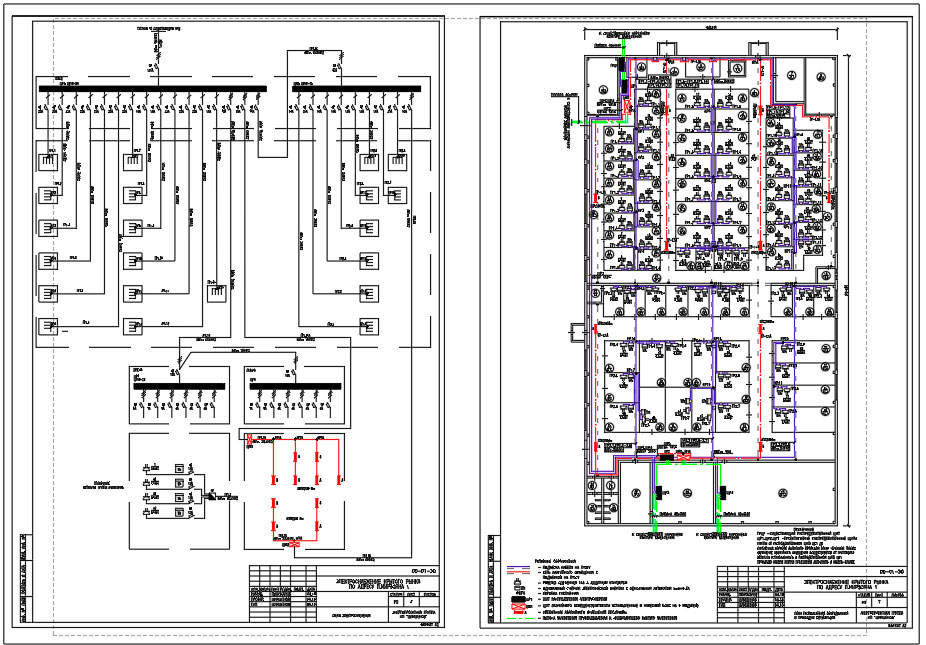

Состав: Общие данные, кабельный журнал, план расположения оборудования, однолинейная схема
Софт: AutoCAD 2007
