Электроснабжение квартиры жилого дома 115,47м2

В проекте отображено электроснабжение квартиры жилого дома с установкой квартирного группового щита, трассы кабелей освещения, розеточных групп, теплых полов, а также дополнительной системы уравнивания потенциалов.

Проект электроснабжения квартиры жилого дома разработан на основании задания заказчика и технических условий.
По степени обеспечения надежности электроснабжения электроприемники помещений квартиры жилого дома относятся к III категории.
Квартирный групповой щит РЩ марки АВВ БП-48, устанавливаемый в нишу, со степенью защиты IP31 устанавливается в помещении №1 квартиры.
Групповые сети квартиры выполняются:
- кабелем марки NYM (3х2,5) - для питания розеточной сети, фанкойла, стиральной и посудомоечной машин и теплых полов; прокладываются скрыто в гофротрубах в слое подготовки пола, отводы прокладываются скрыто в гофротрубах в штробах стен;
- кабелем марки NYM (5х4) - для питания электроплиты, прокладывается скрыто в гофротрубах в слое подготовки пола, отводы прокладываются скрыто в гофротрубах в штробах стен;
- кабелем марки NYM (5х2,5) - для питания электроводонагревателя, прокладывается скрыто в гофротрубах в слое подготовки пола, отводы прокладываются скрыто в гофротрубах в штробах стен;
- кабелем марки NYM (3х1,5) - для питания сети освещения, прокладываются скрыто за подвесным потолком, спуски к выключателям прокладываются скрыто в гофротрубах в штробах стен.

Высота установки выключателей - 0,9 м, розеток - 0,3 м, исключения показаны на планах.
Электрооборудование и материалы, применяемые при монтаже, должны иметь сертификат соответствия Госстандартам РФ.
и т.д.

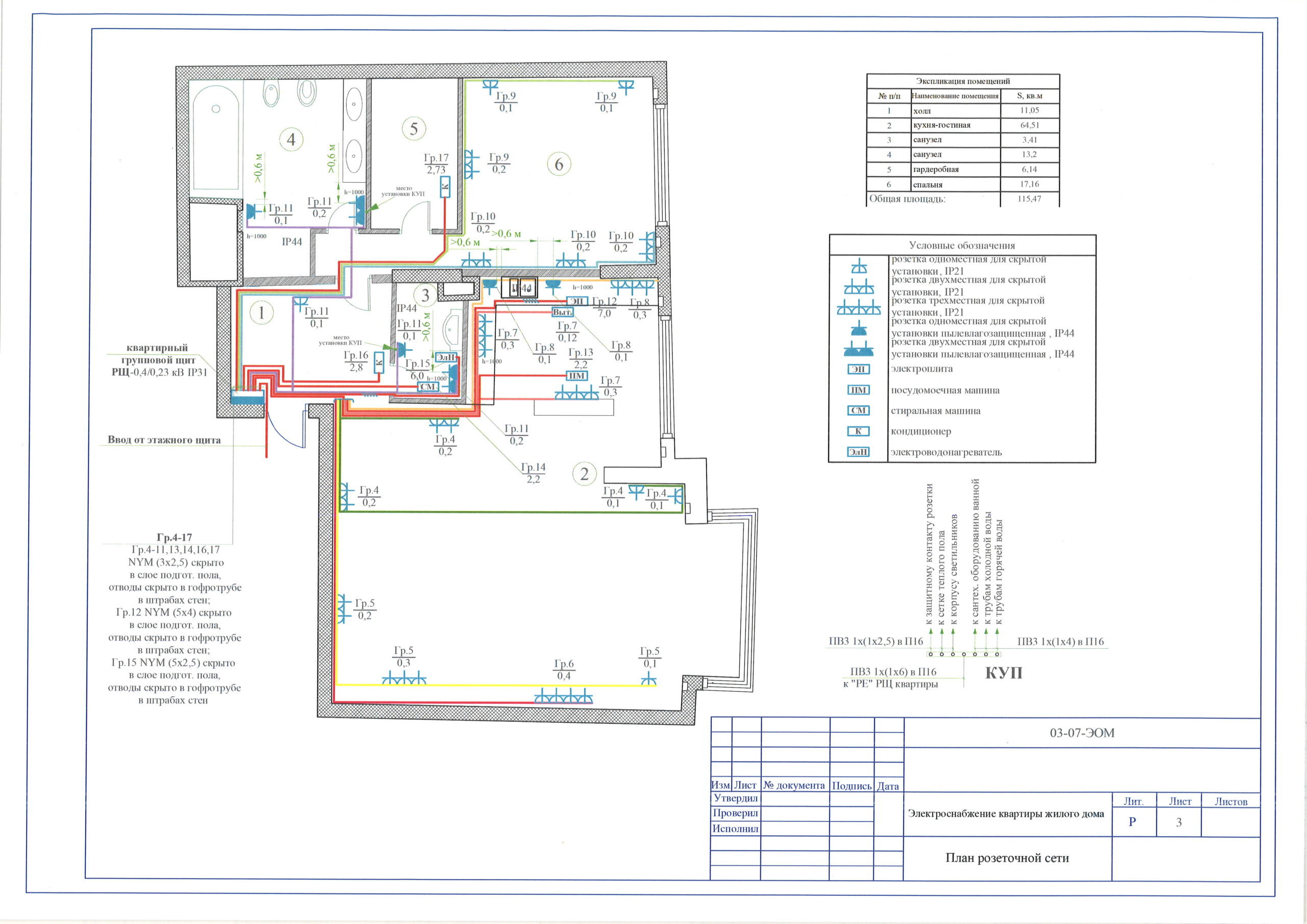

Состав: План розеточной сети, План сети освещения, План теплых полов, Расчетная схема, ОД, Спецификация Язык документа

Софт: AutoCAD 10

Файлы:

Каталог / Инженерные системы / Электроснабжение и освещение / Электроснабжение квартиры жилого дома 115,47м2

PlotCfgs/
PlotCfgs/acad.ctb
Электроснабжение квартиры.dwg
