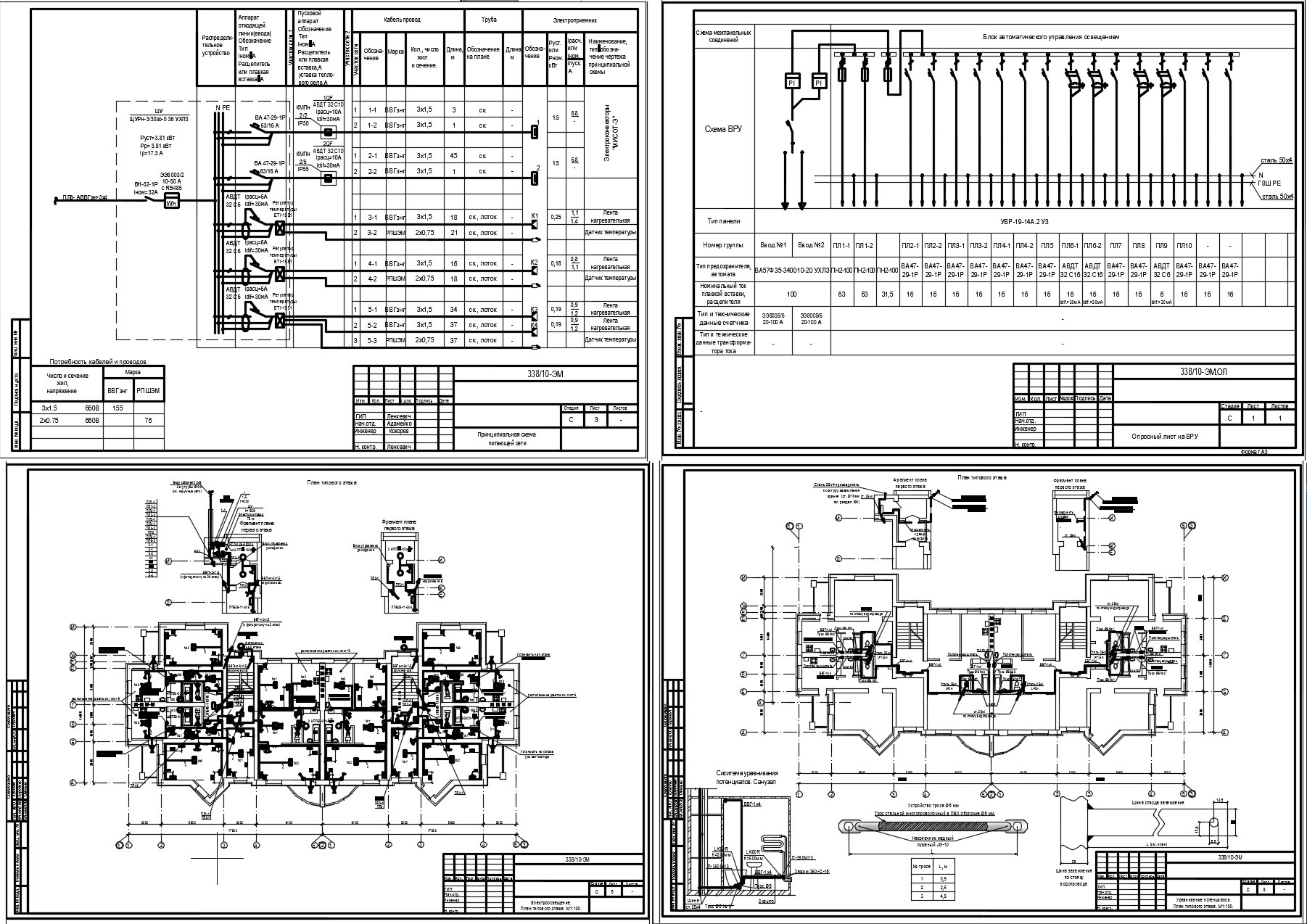

Проект электроснабжения 24 кв. жилого дома

Проект электроснабжения 24 квартирного жилого дома с поквартирным отоплением и обогревом водопровода, освещение и уравнивание потенциалов.
Электротехническая часть проекта выполнена на основе и в соответствии с архитектурно-строительной и сантехнической частями проекта, согласно действующих норм и правил.
Напряжение сети 380/220В.
Вводы №1,№2 - кабельные(см.наружные сети).
1. Учет эл. энергии предусматривается:
- для квартир - электронными счетчиками ЭЭ8003/2, установленными в ЩЭ;
- для общедомовых потребителей - электронными счетчиком ЭЭ8005/6, установленным в ВРУ;
- балансный на квартиры - электронным счетчиком ЭЭ8005/6 в ВРУ.
2. В качестве вводно-распределительного устройства принято УВР-19-14А.2 У3.
Этажные щитки приняты - ЩЭ-3-2 У3.
Питание рабочего и аварийного освещения жилого дома предусматривается от БАУО ВРУ1.
3. Распределительные сети выполняются:
- кабелем ВВГзнг на лотках;
- проводом ПВ1 по стоякам - в пвх трубах.
4. Групповые сети выполняются кабелем ВВГп скрыто в штрабах стен, в слое штукатурки и в пустотах плит перекрытий.
5. В соответствии с ГОСТ 30331.3-95 в здании должна быть выполнена главная система уравнивания потенциалов, соединяющая между собой следующие проводящие части:
- защитный проводник (РЕ-проводник);
- заземляющий проводник, присоединенный к искусственному заземлителю;
- металлические трубы коммуникаций.
Для санузлов предусматривается проложить проводник дополнительной системы уравнивания потенциалов, соединяющий корпус ванны а также полотенцесушитель с рЕ-проводником этажного щитка кабелем ВВГ-1х4 мм² в слое штукатурки. РЕ-шина вводно-распределительного устройства является главной заземляющей шиной.
6. В соответствии с п.2.158 ПУЭ в местах прохода через стены и междуэтажные перекрытия. кабели проложить в трубах с заделкой зазоров легкоудаляемой массой из несгораемого материала с пределом огнестойкости не мене предела огнестойкости стен и перекрытий.
7. Управление наружным освещением осуществляется от ШНО, установленным в ВРУ.
