Проект электроснабжения жилого дома

0
2
189
0
0

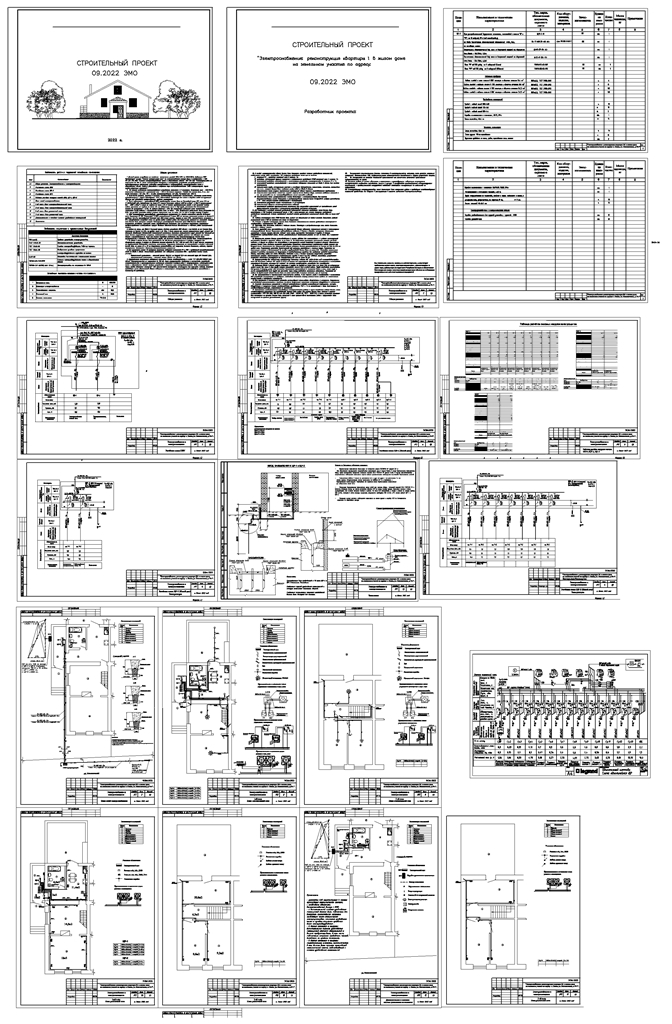

Проект электроснабжения на два ввода с электро отоплением. на половину двухэтажного дома с терассой

1. Данный проект разработан на основании  технических условий №04/4342 от 08.06.2022г, выданными РУП "Брестэнерго" филиал "Пинские электрические сети" на электроснабжение жилого дома в соответствии с ТКП 45-4.04-326-2018 "Системы электрооборудования жилых и общественных зданий", ТКП 339-2011 "Электроустановки на напряжение до 750 кВ. Линии электропередач воздушные и токопроводы, устройства распределительные и трансформаторные подстанции, установки электросиловые и аккумуляторные, электроустановки жилых и общественных зданий. Правила устройства и защитные меры электробезопасности. Учёт электроэнергии. Нормы приёмо-сдаточных испытаний".
2.  По степени надежности электроснабжения потребитель относится к III категории. Напряжение сети - 400/230 В, напряжение осветительной и розеточной сети - 230 В. Расчетная мощность -19,0кВт для жилого дома, в т.ч. для целей отопления - 9,0 кВт, ГВС - 1,5 кВт, пищеприготовления -3,0 кВт. Расчетный ток -36,8 А.
3. Технические решения, принятые в проекте, соответствуют требованиям экологических, санитарно-гигенических, противопожарных и других действующих ТНПА, обеспечивают безопасную для жизни и здоровья людей эксплуатацию объекта при соблюдении предусмотренных проекта мероприятий.
4. Точка подключения - существующий ШВУ стройплощадки жилого дома от ближайшей опоры №11 линия Л-1 от
ТП №273/2х160 кВА. Ответвление от опоры №11 линии-1 выполнено кабелем АВВГнг-4х16мм2/, а ввод в проектируемый дом - АВВГ-4х16мм2/ в земле на глубене не менее 0,7м. В местах предпологаемого заезда и под проезжей частью кабель проложить на глубине не менее 1,0м от поверхности земли в ПНД трубе, расстояние без дополнительной защиты до кустарников - 0,75м, до стволов деревьев - 2,0м. При пересечении кабельной линии газопровода, расстояние между кабелем и газопроводом должно быть не менее - 0,5м. Допускается уменьшение этого расстояния до 0,25м при условии прокладки кабеля участке пересечения плюс не менее чем по 2,0м в каждую сторону в трубах.
5. Учёт электроэнергии существующий, осуществляется электронным 3-х фазным счетчиками прямого включения  типа Энергомера СЕ 318 "Энергомера" 5-100А установленный в щите ШВУ на границе земельного участка на высоте в пределах 1,5-1,7м. Существующий выносной щит ШВУ имеет степень защиты не ниже IP54, климатическое исполнение - У1 и оборудованным смотровым окном на уровне табло средств учёта для визуального контроля их показаний. Снаружи окно должно быть прикрыто крышкой. Конструкция существующего выносного щита ШВУ должна обеспечивать сохранность расчётных счётчиков, иметь антивандальное исполнение. Для исключения безучётного потребления предусматривается пломбирование корпуса вводного автоматического выключателя и счётчика учёта электрической энергии.
6. Кабели на опоре, при вводе в выносной щиток, вводное устройство (ВУ) здания и при выводе из них должны быть защищены по высоте на 2,0м. от уровня земли и на 0,3м. в земле только при помощи металлических труб. уголков или швелеров. обладающих достаточной механической прочностью. Крепление металлических труб, уголков или швелеров на опоре должно осуществлятся хомутами, соеденнёнными с металической трубой, уголком или швелером при помощи сварки и закреплёнными на опоре при помощи болтового соединения. Все металлоконструкции должны быть прогрунтованны и окрашены. Металлические трубы, где возможно попадание влаги должны быть загерметезированны.
7. На вводе в здание должно быть установлено ВУ. ВУ должно устанавливаться в удобных доступных для обслуживания местах, в шкафах со степенями защиты оболочки по ГОСТ 1425 не ниже IP31. В этих случаях расстояние от трубопроводов (водопровод, отопление, канализация, внутренние водостоки), от газопроводов и газовых счётчиков должно быть не менее 1,0 м. ВУ не допускается устанавливать под санузлами, ванными комнатами, мойками, другими помещениями, связанными с влажными технологическими процессами.
8. При применении систем TN требуется выполнить повторное заземление РЕ и PEN - проводников распределительной линии на вводе в здание. Заземляющие проводники для повторного заземления PEN - проводника должны иметь размеры:
-    вертикальный заземлитель - стальной уголок 40х40х4 мм длинной 2,5м или стальной прут ф16 длинной 2,5м;
-    горизонтальный заземлитель - стальная полоса 40х4мм или 25х4мм.
9. Сопротивление заземлителя повторного заземления должно соответствовать п. 4.3.2.1 ТКП 339-2011 (02230) (изд. 2014г.) "Электроустановки на напряжение до 750 кВ. Линии электропередач воздушные и токопроводы, устройства распределительные и трансформаторные подстанции, установки электросиловые и аккумуляторные, электроустановки жилых и общественных зданий. Правила устройства и защитные меры электробезопасности. Учёт электроэнергии. Нормы приёмо-сдаточных испытаний". Все металлические конструкции, используемые для прокладки кабелей, открытые проводящие части светильников общего освещения и стационарных электроприёмников необходимо присоеденять к защитному РЕ проводнику.



Дата
06.12.2022
Язык
Русский
Состав
Электроснабжение
Софт
Содержимое архива
  • Проект дома с электроотоплением 19 кВт новопесчаная.dwg
