1 Электроснабжение дома осуществляется по III категории надежности
электроснабжения, ввод 3-х фазный
2 Установленная мощность электроприемников жилого дома составляет
Руст.= 50,7 кВт, расчетная мощность Ррасч.= 25,4 кВт, при cosφ= 0,88 и Кс=0,5
(РМ-2696-1, табл. 4.1).
В ЩР устанавливается вводной автоматический выключатель номиналом 50А, в
соответствии с единовременно потребляемой мощностью.
3 Расчетные сечения проводов и номинальные токи аппаратов защиты и
коммутации выбраны исходя из установленной мощности и режимов работы
электроприемников.
- Главная -
- Чертежи -
- Инженерные системы -
- Электроснабжение и освещение -
- Проект электроснабжения жилого дома, Pуст=50.7 кВт
Проект электроснабжения жилого дома, Pуст=50.7 кВт
0
277
21742
1
0
80
Автор
Dmitrii
Kotov
Дата
17.11.2015
Язык
Русский
Состав

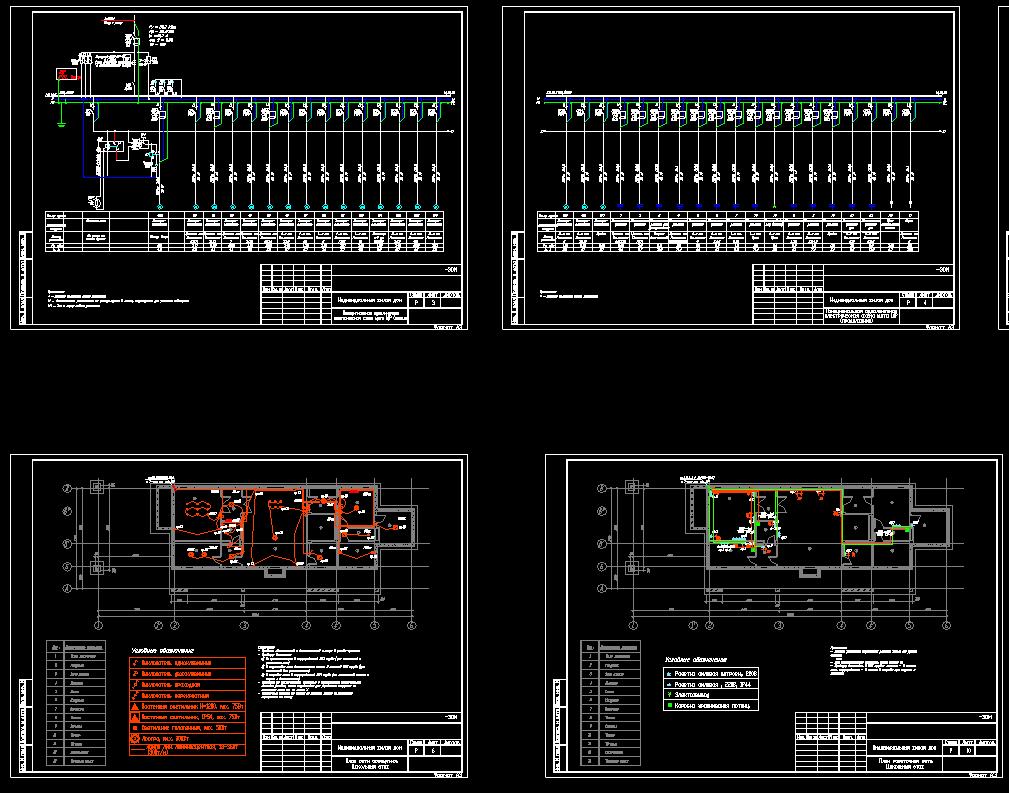

1-2) Общие данные, 3-5) Принципиальная однолинейная электрическая схема щита ЩР, 6) План сети освещения. Цокольный этаж, 7) План сети освещения. 1-й этаж, 8) План сети освещения. 2-й этаж, 9) План сети освещения. Кровля, 10) План силовой сети . Цокольный этаж, 11) План силовой сети . 1-й этаж, 12) План силовой сети . 2-й этаж, 13) План силовой сети . Кровля, 14) План системы молниезащиты и заземления. Кровля, 15) Структурная схема системы уравнивания потенциалов, 16) Схемы управления нагрузкой из нескольких мест.
