4 этажный жилой дом на 24 квартиры

Донской строительный колледж
Курсовой проект по дисциплине "архитектура гражданских зданий"
На тему: " 4 этажный жилой дом на 24 квартиры
Новочеркасск 2014

По данным СНиП 23-01-99* «Строительная климатология» г. Новочеркасск расположен в IIIВ климатическом поясе.
Физико-географическая характеристика следующая:
-отрицательная температура зимой и жаркая летом. Необходима теплоизоляция зимой и защита от летнего перегрева летом. Большая интенсивность солнечной радиации и небольшой снеговой покров 0,5кПа;
-температура абсолютно минимальная -33° С;
-среднемесячная температура в январе от -5° С до -14°С, в июле +21°C… +22°C;.
-температура наиболее холодной пятидневки - 22° С;
-температура наиболее холодных суток -27° С;
-количество осадков в год 593 мм;
-относительная влажность в январе 87%;
-дата образования снежного покрова 27 декабря;
-дата разрушения снежного покрова 28 февраля.

Таблица 1. Повторяемость ветров

Месяц С СВ В ЮВ Ю ЮЗ З СЗ Штиль
Январь 4 14 33 10 4 12 17 6 7
июль 13 13 20 5 3 12 23 11 9

Скоростной напор ветра 0,39 кПа.

Характеристика участка строительства:
Согласно отчету об инженерно- геологических и гидрогеологических исследованиях грунты на участке - суглинки, сухие. Глубина промерзания грунта 0,9м.
Грунтовые воды не агрессивные на глубине 10 м.
Проектируемое здание – четырёхэтажный жилой дом на 24 квартиры на 24 квартир, количество этажей - четыре.Здание имеет в плане прямоугольную форму, размером 34,8х10,8 м.
В здании приняты кирпичные стены и сборные железобетонные перекрытия, что соответствует II степени огнестойкости и ΙΙ степени долговечности. Класс здания II. Планировка здания секционная. Секция представляет собой группу помещений вокруг вертикальной коммуникации - лестницы. На каждую лестничную клетку выходит три квартиры. Планировка каждой квартиры выполнена в соответствии с функциональной схемой взаимосвязи помещений квартиры.

4.1 Параметры здания

Объемно-планировочное решение, решение на основе которых применяется тот или иной состав и размеры помещений.
Здание запроектировано с подвалом:
- Высота этажа 2,8 м.
- Высота всего здания 13,15 м.
- Размеры в продольных осях (1-7) –34.8м, в поперечных осях (А-В) – 10.8м.

4.2 Функциональные требования

Данный дом относится к многоквартирным и предусмотрен для проживания в нем людей семьями. В проекте предусмотрены 2 секции дома. В каждой секции расположены: однокомнатных - 4 квартиры, двухкомнатных – 4 квартиры, трёхкомнатных – 4 квартиры . Каждая семья проживает в квартире. Квартира - первичная ячейка жилого дома, которая состоит из ряда помещений, необходимых для нормального проживания.
Помещение – это главный элемент здания. Помещение должно соответствовать своему назначению. Чтобы сделать помещение удобным для жизнедеятельности, надо правильно определить его размеры в плане, высоту, температуру и влажность воздуха, освещенность, обеспечить звукоизоляцию.
Каждая квартира имеет следующие помещения: жилые комнаты, спальни, кухню, санузлы и летние помещения (балкон, лоджия).
Количество жилых комнат в квартире зависит от состава семьи.
К каждому помещению предъявляются определенные требования:
• жилая комната должна быть хорошо освещена, проветриваема через форточку, желательно ориентированно на южную сторону;
• общая комната служит местом активного отдыха членов семьи, а также может быть комнатой для приема пищи, для рабочей и творческой деятельности;
• спальня предназначена для пассивного отдыха членов семьи;
• кухня служит для приготовления и приема пищи. Освещение естественное, вентиляция через форточку и вентиляционные каналы. Оборудование кухни: газовая плита, раковина. Панели стен оклеены моющимися обоями;
• санузел предназначен для личной гигиены членов семьи. Имеет водонепроницаемый пол. Стены и пол облицованы керамической плиткой. Оборудование: умывальник, ванна, унитаз. Вентиляция через вентиляционные каналы, освещение искусственное. Санузел раздельный.
• коридор предназначен для сообщения между помещениями;
• летние помещения (балконы лоджии), открывают вид на улицу, позволяют выйти на улицу, не покидая здания.

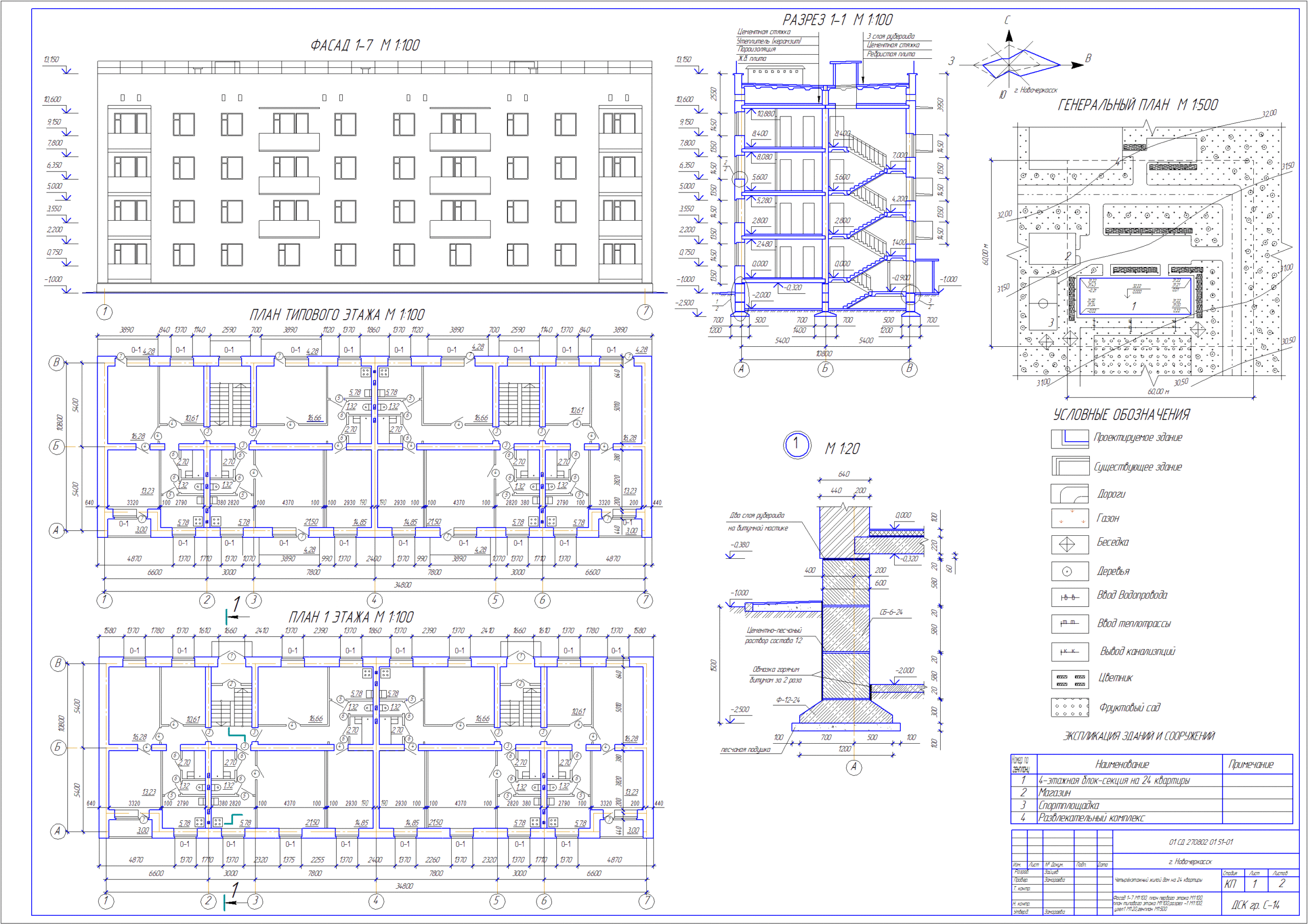

Состав: Два листа и ПЗ. Фасад 1-7 М1:100, план первого этажа М1:100, план типового этажа М1:100,разрез -1 М1:100, узел1 1:20,генплан М1:500, План покрытия М1:100, план перекрытия М1:100, план фундаментов М1:100, план крыши М1:100, узел 2 М1:20, узел 3 М1:20. Язык документа

Софт: КОМПАС-3D 13 SP2

Файлы:

КУРСОВОЙ ЛИСТ 2.cdw
КУРСОВОЙ ЛИСТ 1.cdw
PZ_s_ramkoy_arkh.docx
