4-х этажный 3-х подъездный 24-х квартирный жилой дом (АР)

4-х этажный 3-х подъездный 24-х квартирный жилой дом.
Проектируемое здания 4-х этажный 3-х подъездный 24-ти квартирный жилой
дом, состоящий из блок-секций, имеют прямоугольную конфигурацию в плане, с
размерами сторон в осях 81.50 х16.00м. Высота относительно планировочной отметки земли 18.43 м. Высота жилых этажей 3.6 м (от пола до пола).
По этажности здание разделяется на: цокольный этаж; 1-й и типовой этажи. Жилые - 4
этажа.Входы в здание cпроектированы с задней части от улицы. В каждом подъезде имеются два типа квартир - четыре четырёх комнатных и четыре трёх комнатных квартир. Все квартиры имеют сквозное проветривание. Для обеспечения эвакуации предусмотрена лестница 1-го типа.
Конструктивная характеристика :
Конструктивная схема здания-монолитный ж/б каркас
Фундамент-монолитная ж/б плита.
Стены - комплексная кладка из керамзитобетонных блоков.
Перекрытия - монолитные ж/б.
Лестницы - монолитные ж/б.
Кровля - чердачная, вентилируемая с организованным водостоком.

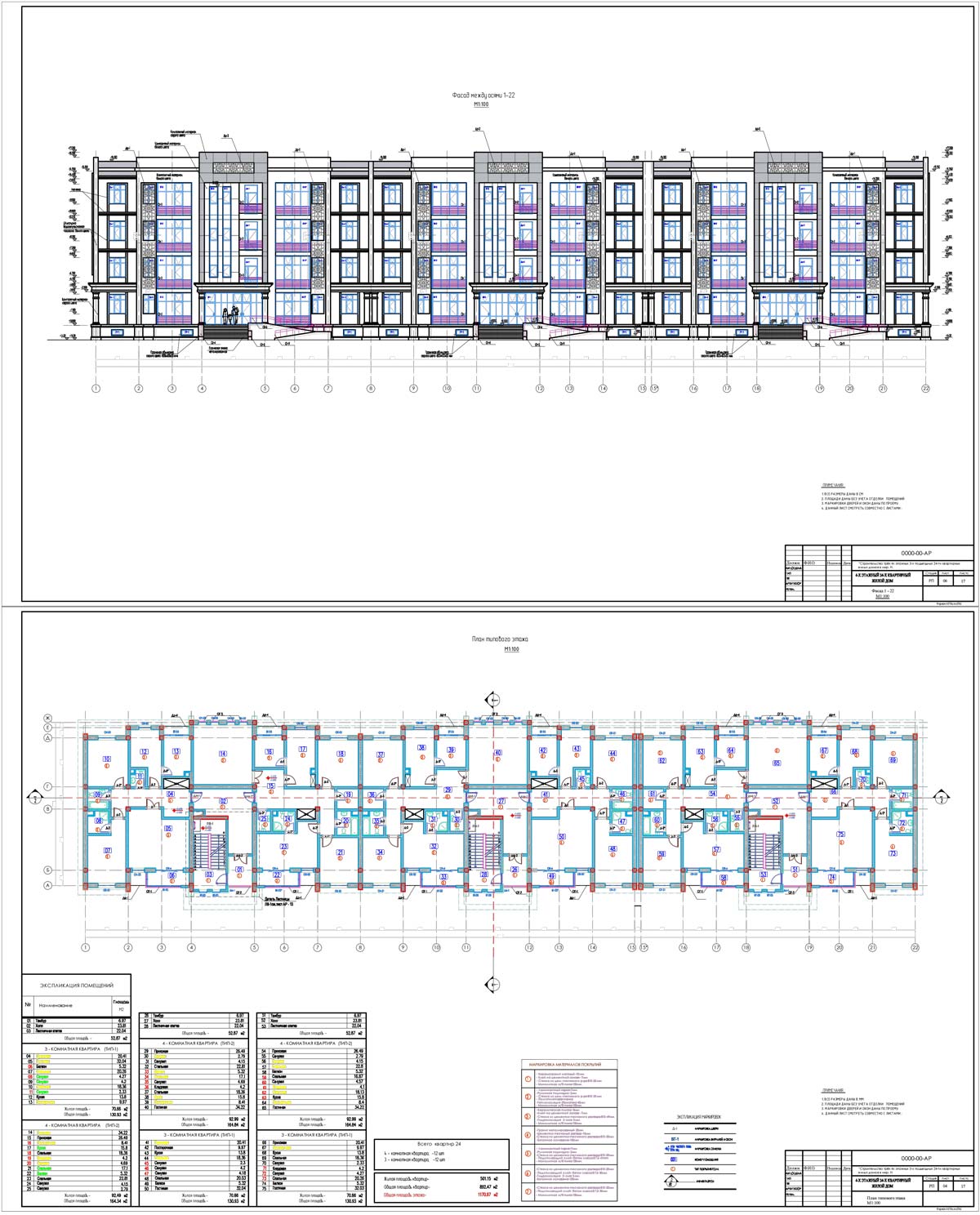

Состав: Архитектурно-планировочные решения (планы, фасады, разрезы, разработка деталей и узлов 15+ листов) Язык документа

Софт: AutoCAD 2013
