12-и квартирный 3-х этажный жилой дом размером: 12х21м

Общие данные
1. Общие указания
1.1. Площадка строительства относится к IВ климатическому району со следующими
характеристиками:
- расчетное значение веса снегового покрова для 3 района - 320кг на 1мІ, согласно ТСН-20-01-05;
- расчетная температура наиболее холодной пятидневки - -34 С;
- нормативная ветровая нагрузка для I ветрового района - 0,23 кПа.
2. Конструктивные решения
2.1. Прочность и устойчивость здания обеспечена совместной работой наружных и внутренних стен,
монолитного ростверка, свай и плитами перекрытия.
2.2. Фундамент под зданием - забивные железобетонные сваи С60.30-6 и монолитный ростверк из бетона В15
армированного арматурой 16-А-III, 10-А-III по ГОСТ 5781-82. Фундаменты спроектированы согласно, СНиП
2.01.07-85* «Нагрузки и воздействия», СНиП 2.02.01-83* «Основания зданий и сооружений». Под фундамент
выполнить песчаную подушку толщиной не менее 500мм.
2.3. Стены из блоков производства ЗЯБ, толщиной 300мм облицованы кирпичом керамическим пустотелым.
Перегородки из газоблоков и пазогребневых гипсовых плит толщиной 200 и 80мм.
2.4. Перемычки - железобетонные заводского изготовления по ГОСТ 948-84.
2.5. Перекрытие - пустотные плиты по ГОСТ 9561-91.
2.6. Крыша здания - вальмовая по деревянным стропилам с покрытием из профнастила Н10 по ГОСТ 24045-94.
Все деревянные элементы стропильной системы должны состоят из древесины хвойных пород не ниже 2 сорта.
Влажность древесины должна быть не более 20%. Пиломатериал должен соответствовать ГОСТ 24454-80.
Молниезащиту металлической кровли выполнить в соответствии с требованиями СО 153-34.21.122-2003, путём
устройства контура заземления по периметру крыши из стальной полосы 20х4 соединённой по фасаду кровли
с заземлителем. Опуск выполнить стальной полосой 20х4. Горизонтальные заземлители выполнить из
стальной полосы 50х5 и уложить на глубине 0,5м, вертикальные заземлители выполнить из стальных уголков
50х50х5, длиной 2,5м, забитых на глубину 2,5м с разносом 2,5м. Количество уголков, забитых в землю,
принято 3 шт. в одном заземлителе. Все соединения делаются на сварке. Сварку выполнить электродами типа
Э42 по ГОСТ 9467-75*. Толщину сварных швов принимать по наименьшей толщине свариваемых элементов.
Сопротивление заземляющих устройств не должно превышать 10 Ом.
2.7. Оконные изделия - пластиковые по ГОСТ 30674-99.
2.8. Двери по ГОСТ 6629-88, ГОСТ 31173-2003.
2.9. Отмостка бетонная шириной 0,8 м по периметру здания.
2.10. Гидроизоляция - горизонтальная 3-х слойная: 2-а слоя битумной мастики (толщина слоя 2мм) с
прокладкой 1-го слоя гидроизола, вертикальная - обмазка горячим битумом за 2 раза.

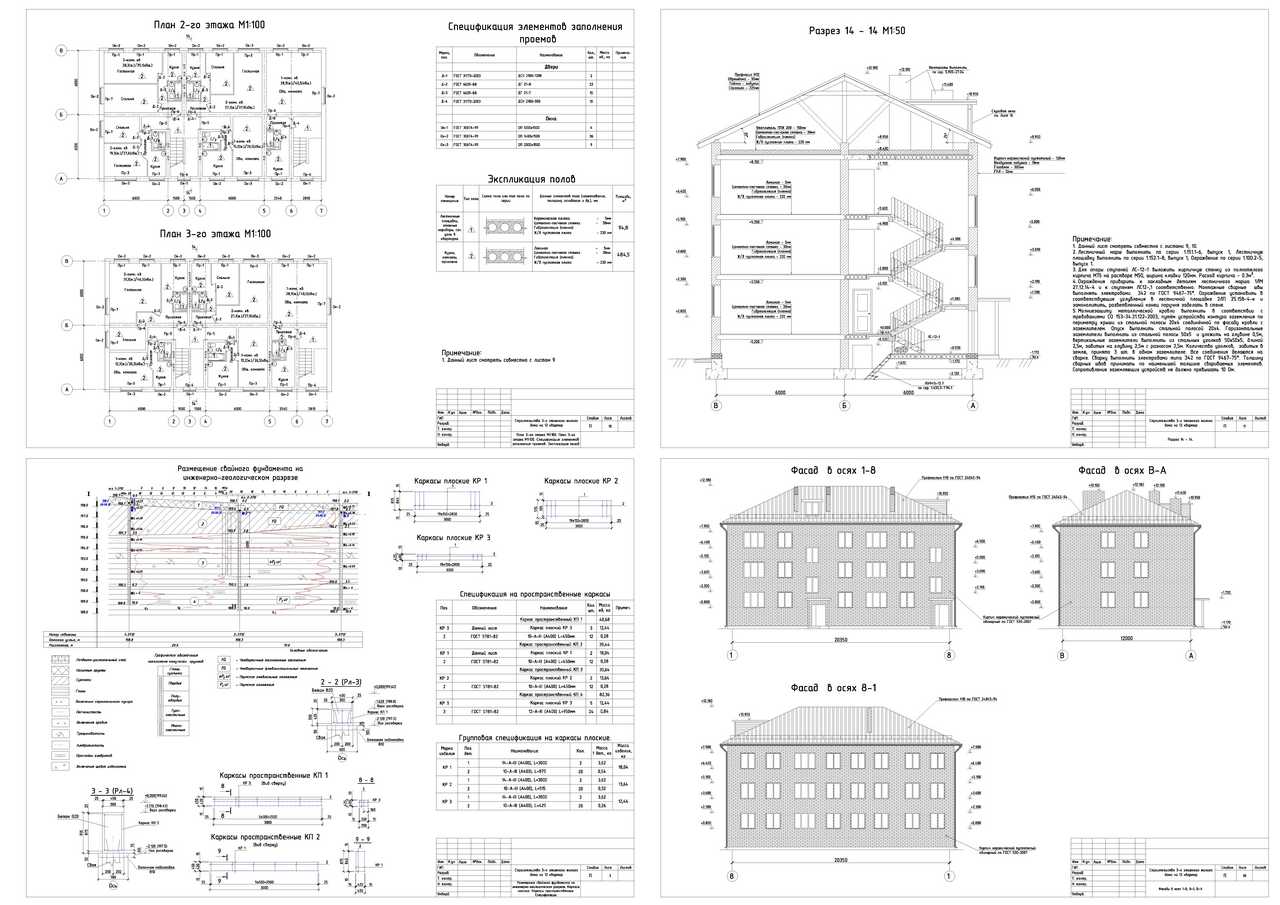

Состав: Раздел АС 18 листов Язык документа
