Двух этажный 18-квартирный 3-х секционный жилой дом

ПГС. Строительство.Двух этажный 18-квартирный 3-х секционный жилой дом.

Площадка строительства, двух этажного трёх секционного 18-ти квартирного жилого дома, расположена в городе Мирный, по улице Советская.
Двух этажный 18-квартирный 3-х секционный жилой дом с 2-х и 3-х комнатными квартирами имеет входы с улицы. Первый и второй этаж идентичны в планировочном отношении. Каждая квартира оборудована антресолью и кладовой на кухне. В проекте разработаны варианты дома с техподпольем и с чердачной крышей.
Здание со стенами из кирпича. Наружные стены – кирпич глиняный пустотелый пластического прессования марки 75 на растворе марки 25. Внутренние несущие стены – кирпич глиняный полнотелый пластического прессования марки 75 на растворе марки 25. Перегородки кирпичные и из мелкоразмерных типовых плит. Для крепления оконных и дверных коробок при кладке стен в вертикальной плоскости проемов заложить деревянные антисептированные вкладыши не менее 4–х штук на проем.
Жилой дом запроектирован кирпичным 2-х этажным зданием с техническим подпольем. Два этажа являются типовыми жилыми этажами.
Проект разработан на следующих условиях:
- рельеф местности – условно горизонтальная площадка
- грунтовые воды в основании фундаментов отсутствуют
- грунты непросадочные, однородные, мало сжимаемые
Проект не рассчитан на применение в районах с сейсмичностью выше 6 баллов, районах горных выработок и вечной мерзлоты, а также в климатических подрайонах IА, IБ, IГ, IVА.
Оконные блоки принимаются с двойным остеклением.
За отметку 0,00 принят уровень чистого пола 1-го этажа.
Проект разработан для производства работ в зимних условиях.
Здание II класса, II степени долговечности, II степени огнестойкости.

В Архангельской области преобладает умеренно-континентальный климат лесной зоны.
Расчетная зимняя температура наружного воздуха: - средняя наиболее холодной пятидневки –32 0С.
Снеговой район: IV
Вес снегового покрова: 1500Н/см2
Ветровой район: I
Скорость ветра: 35кгс/м2
Зона влажности: влажная
Климатический район: IIА.
Глубина промерзания: 1,6м
Количество осадков: 675мм
Сейсмичность района: отсутствует

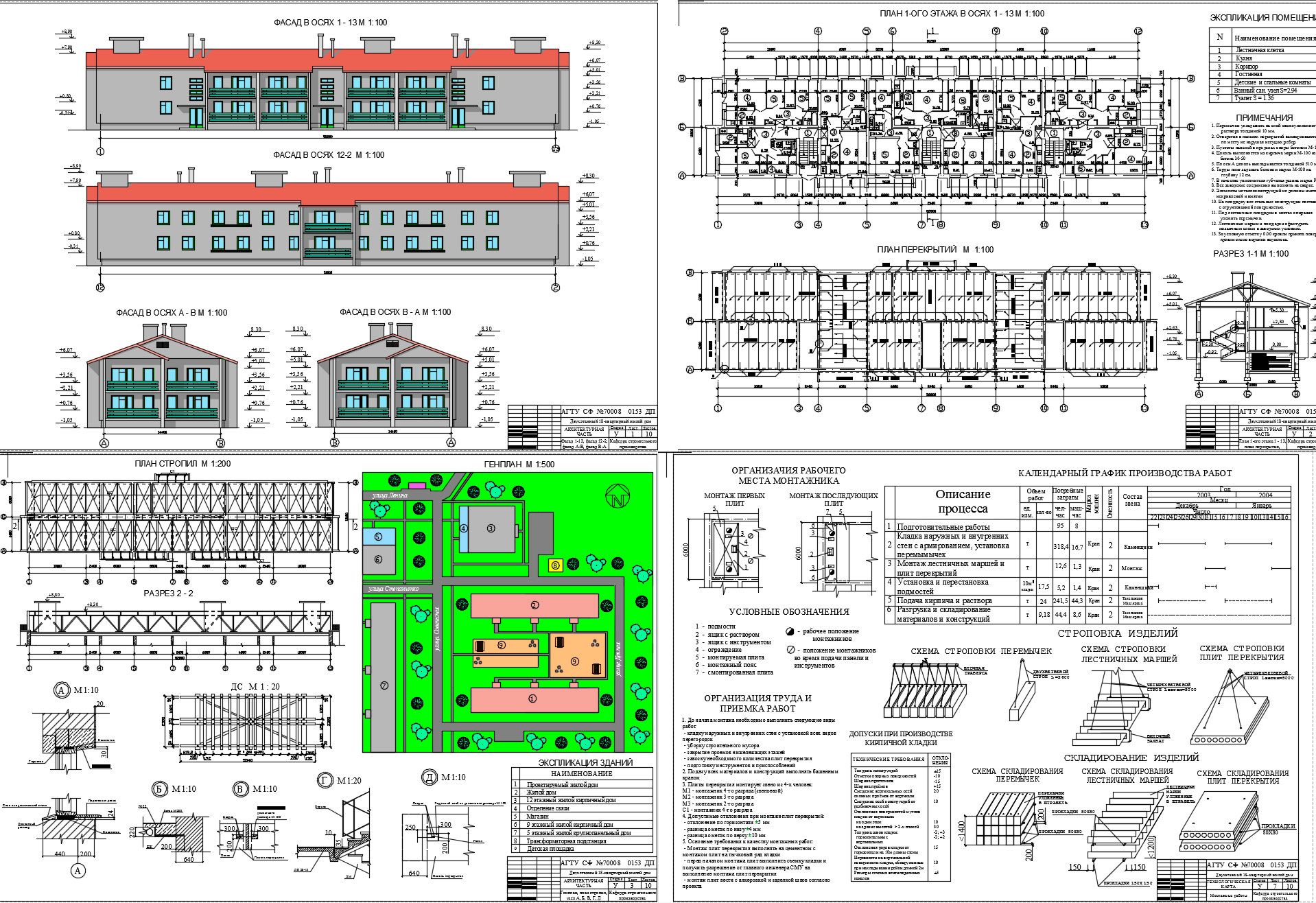

Состав: Фасад, План, Разрез, График, ТК, ПЗ Язык документа

Софт: AutoCAD 2016

Файлы:

Каталог / Строительство / Проекты домов / Многоэтажные жилые дома / Двух этажный 18-квартирный 3-х секционный жилой дом

Двух этажный 18-квартирный 3-х секционный жилой дом/
Двух этажный 18-квартирный 3-х секционный жилой дом/Архитектура/
Двух этажный 18-квартирный 3-х секционный жилой дом/Архитектура/Архитектура.dwg
Двух этажный 18-квартирный 3-х секционный жилой дом/Архитектура/Введение.doc
Двух этажный 18-квартирный 3-х секционный жилой дом/Архитектура/Исходные данные.doc
Двух этажный 18-квартирный 3-х секционный жилой дом/Архитектура/Исходные Женя.doc
Двух этажный 18-квартирный 3-х секционный жилой дом/В зависимости от принципов проектирования защиты противокарстовые мероприятия подразделяются на три класса.doc
Двух этажный 18-квартирный 3-х секционный жилой дом/Записка ГОТОВАЯ.doc
Двух этажный 18-квартирный 3-х секционный жилой дом/ОПСП/
Двух этажный 18-квартирный 3-х секционный жилой дом/ОПСП/Генплан 10.0 Ж.dwg
Двух этажный 18-квартирный 3-х секционный жилой дом/ОПСП/Генплан.doc
Двух этажный 18-квартирный 3-х секционный жилой дом/ОПСП/Модель 9.0 Ж.dwg
Двух этажный 18-квартирный 3-х секционный жилой дом/ОПСП/ОПСП Итог Женя.xls
Двух этажный 18-квартирный 3-х секционный жилой дом/ОПСП/ОПСП.doc
Двух этажный 18-квартирный 3-х секционный жилой дом/речь Ж.doc
Двух этажный 18-квартирный 3-х секционный жилой дом/Техгнологическте карты/
Двух этажный 18-квартирный 3-х секционный жилой дом/Техгнологическте карты/atmp0978
Двух этажный 18-квартирный 3-х секционный жилой дом/Техгнологическте карты/Калькуляция кладка Женя.xls
Двух этажный 18-квартирный 3-х секционный жилой дом/Техгнологическте карты/Калькуляция стропилы Женя.xls
Двух этажный 18-квартирный 3-х секционный жилой дом/Техгнологическте карты/кладка итог Ж.doc
Двух этажный 18-квартирный 3-х секционный жилой дом/Техгнологическте карты/кладка итог.doc
Двух этажный 18-квартирный 3-х секционный жилой дом/Техгнологическте карты/ТК 1.dwg
Двух этажный 18-квартирный 3-х секционный жилой дом/Техгнологическте карты/ТК 2.dwg
Двух этажный 18-квартирный 3-х секционный жилой дом/Техгнологическте карты/ТК 3.dwg
Двух этажный 18-квартирный 3-х секционный жилой дом/Техника безопасности/
Двух этажный 18-квартирный 3-х секционный жилой дом/Техника безопасности/Инструкция.DOC
Двух этажный 18-квартирный 3-х секционный жилой дом/Техника безопасности/Каменщики.doc
Двух этажный 18-квартирный 3-х секционный жилой дом/Техника безопасности/Кровельщики.doc
Двух этажный 18-квартирный 3-х секционный жилой дом/Техника безопасности/ЩмАНительно к п.doc
Двух этажный 18-квартирный 3-х секционный жилой дом/Фундаменты/
Двух этажный 18-квартирный 3-х секционный жилой дом/Фундаменты/Карст/
Двух этажный 18-квартирный 3-х секционный жилой дом/Фундаменты/Карст/Итог.doc
Двух этажный 18-квартирный 3-х секционный жилой дом/Фундаменты/Оиф.doc
Двух этажный 18-квартирный 3-х секционный жилой дом/Фундаменты/Расчет.doc
Двух этажный 18-квартирный 3-х секционный жилой дом/Фундаменты/Расчеты Xls/
Двух этажный 18-квартирный 3-х секционный жилой дом/Фундаменты/Расчеты Xls/03 Схема осадки ФМЗ.xls
Двух этажный 18-квартирный 3-х секционный жилой дом/Фундаменты/Расчеты Xls/1 Нагрузки.xls
Двух этажный 18-квартирный 3-х секционный жилой дом/Фундаменты/Расчеты Xls/2 Анализ ИГУ.xls
Двух этажный 18-квартирный 3-х секционный жилой дом/Фундаменты/Расчеты Xls/3 ФундМЗ.xls
Двух этажный 18-квартирный 3-х секционный жилой дом/Фундаменты/Расчеты Xls/4 ФундСВ V3.xls
Двух этажный 18-квартирный 3-х секционный жилой дом/Фундаменты/Расчеты Xls/5 Подбор молота.xls
Двух этажный 18-квартирный 3-х секционный жилой дом/Фундаменты/Рис.2.dwg
Двух этажный 18-квартирный 3-х секционный жилой дом/Фундаменты/рис.dwg
Двух этажный 18-квартирный 3-х секционный жилой дом/Фундаменты/Таблицы/
Двух этажный 18-квартирный 3-х секционный жилой дом/Фундаменты/Таблицы/Грунты.xls
Двух этажный 18-квартирный 3-х секционный жилой дом/Фундаменты/Таблицы/Нагрузки.xls
Двух этажный 18-квартирный 3-х секционный жилой дом/Фундаменты/Таблицы/Осадка.xls
Двух этажный 18-квартирный 3-х секционный жилой дом/Фундаменты/Таблицы/Расчёт свайного фундамента.xls
Двух этажный 18-квартирный 3-х секционный жилой дом/Фундаменты/Таблицы.xls
Двух этажный 18-квартирный 3-х секционный жилой дом/Фундаменты/Фундаменты.dwg
Двух этажный 18-квартирный 3-х секционный жилой дом/Экономическая часть/
Двух этажный 18-квартирный 3-х секционный жилой дом/Экономическая часть/затраты.xls
Двух этажный 18-квартирный 3-х секционный жилой дом/Экономическая часть/Объектная.xls
Двух этажный 18-квартирный 3-х секционный жилой дом/Экономическая часть/Сводная итог.xls
Двух этажный 18-квартирный 3-х секционный жилой дом/Экономическая часть/Экономическая часть итог.doc
