Кирпичный 3-х этажный жилой дом

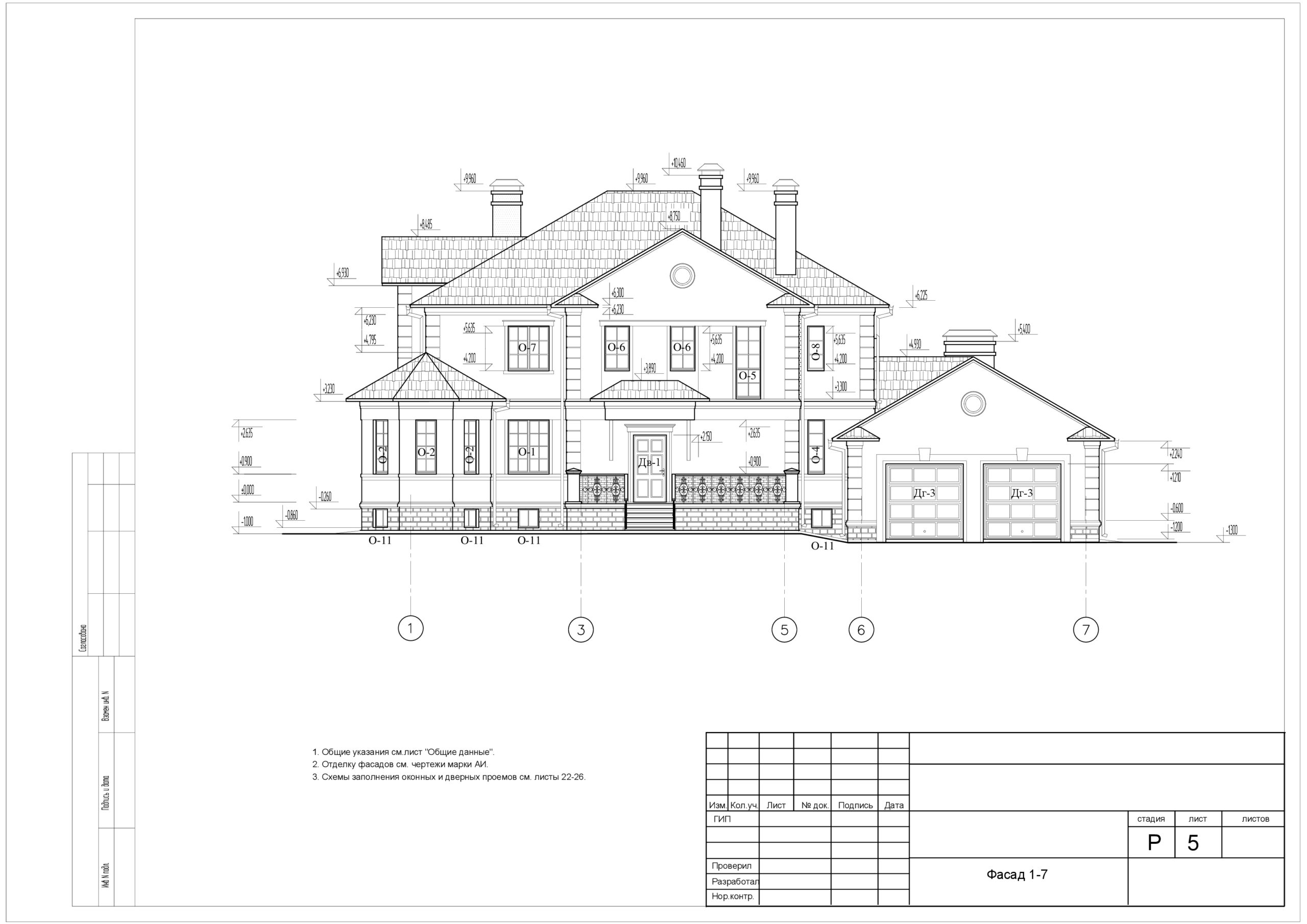

Представлена полностью АР-часть проекта (27 листов А3)
Исходные данные.
1.Природные условия площадки строительства:
Строительная климатическая зона по СНиП 2.01.01-82 - IВ;
Расчетное значение веса снегового покрова - 180 кгс/м2;
Нормативное значение ветрового давления - 38 кгс/м2
Расчетная зимняя температура наружного воздуха - -40 ° С;
Нормативная глубина промерзания - 2,5 м;
Сейсмичность района - 6 баллов.
2. За условную отметку 0,000 принят уровень чистого пола первого этажа, что соответствует на местности абсолютной отметке 154.000.
3. Степень долговечности здания - II. Степень огнестойкости здания и класс конструктивной пожарной опасности не нормируются (СНиП 31-02-2001, п.6.3). Класс по функциональной пожарной опасности (СНиП 21-01-97*): жилых помещений - Ф1.4; помещений гаража-Ф5.2.
4. Согласно данным нженерно-геологических изысканий - грунтами основания являются пески пылеватые желтовато-коричневые, малой степени водонасыщения, рыхлые, с линзами супесей твердых (Y =1,51 г/см3; угол внутр. тр =31; С=0,005 МПа). Грунтовые воды до глубины 9 м не вскрыты.
Технико-экономические показатели.
Площадь застройки здания - 297.32кв.м
Общая площадь - 541.55 кв.м
Общие указания.
1. Наружные стены -слоистая кирпичная кладка. Внутренний слой -кирпичная кладка толщиной 380 мм из кирпича М100 на цем.-песчаном растворе М50. Средний слой - эффективный утеплитель пенополистерол ПСБ-С-25 толщиной 120мм. Наружный (фасадный) слой -кирпичная кладка из кирпича М100 на цементно-песчаном растворе М50 толщиной 120мм.
2. При устройстве утеплительного слоя наружных стен предусмотреть противопожарные рассечки шириной 250 мм из жестких минераловатных плит по периметру оконных и дверных проемов и в уровне перекрытия 1-го этажа.
3. Возведение кирпичных стен вести в соответствиии со СНиП 3.03.01-87 "Несущие и ограждающие конструкции" из полнотелого красного кирпича М100 на цементно-песчаном растворе М50 с армированием и установкой связей в наружных стенах.
4. Кирпичные стены армировать сетками из Ф 4 ВI с ячейкой 5ох5о по схеме на листе 13. Наружный (фасадный) слой кирпичной кладки толщиной 120мм армировать сеткой из 2 Ф 4 ВI через 600мм по высоте. В качестве связей слоев кирпичной кладки применять анкера оцинкованные из Ф 4 ВI через 600мм в шахматном порядке см. деталь армирования лист 12.
5. Отверстия в стенах и перекрытиях для прохода инженерных коммуникаций в проекте не обозначены и выполняются по месту.
6. Горизонтальную гидроизоляцию стен выполнить из двух слоев рубероида - насухо или из цементно-песчаного раствора состава 1:2 толщиной 20мм ,по верху фундаментных блоков и на 150мм выше уровня земли.
7. По периметру здания выполнить асфальто-бетонную отмостку по гравийно-песчаному основанию шириной 1000 мм с уклоном от здания 1:10.

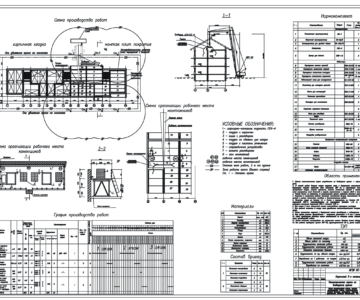

Производство работ в зимнее время.
1. При производстве работ в зимнее время необходимо руководствоваться СНиП 3.03.01-87 и действующими инструкциями по возведению каменных конструкций зданий в зимних условиях.
2. Кирпичная кладка может производиться методом замораживания с соблюдением дополнительных мероприятий по устойчивости конструкций (сетки в местах примыкания или пересечения стен, применение растворов повышенной температуры, кладка на растворах с химическими добавками).
