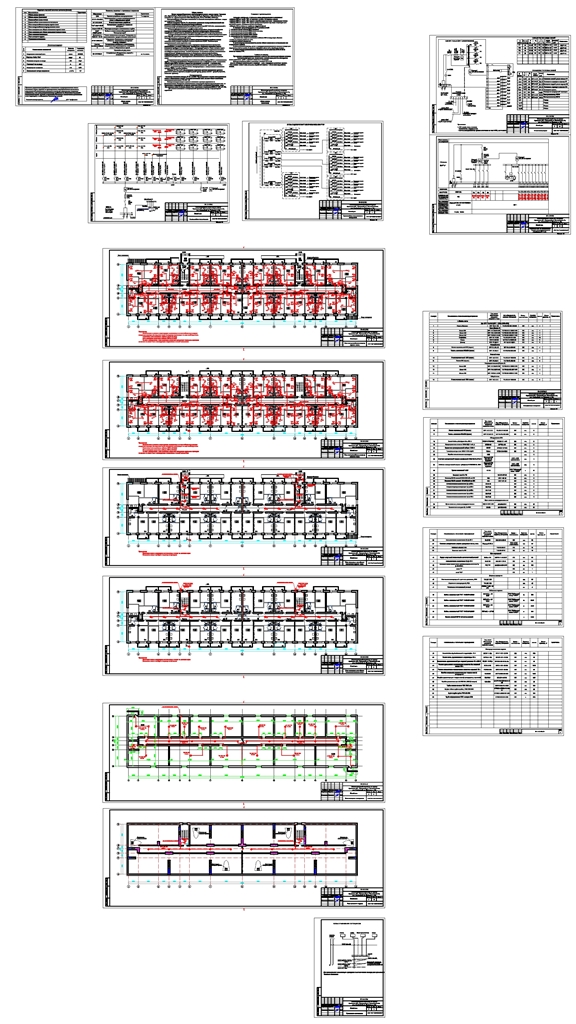

Электроснабжение многоквартирного дома

Проект электрооборудования многоквартирного жилого дома по адресу: Орловская обл., ..............  выполнен на основании тех. задания выданного ООО «    », СП 31-110-2003 и ПУЭ 7изд.
Электроснабжение жилого дома выполняется от внешней питающей сети кабельным вводом при напряжении 380/220 В.
Система заземления TN-C-S. По обеспечению надежности электроснабжения жилой дом относится к потребителям III категории электроснабжения.
В качестве вводно-распределительного устройства принят щит ВРУ 18.45.40, установленный в электрощитовой, расположенной на 1-м этаже жилого дома.
В вводно-распределительном устройстве предусматривается установка электронного счетчика для общего учета электроэнергии. Для учета электроэнергии общедомовыми потребителями дополнительно устанавливается электронный счетчик прямого включения.
В вводно-распределительном устройстве предусматривается установка фотодатчика с реле типа РПК-031 для автоматического управления освещением входов, наружным освещением основной площадки и лестничной клетки.
Для электроснабжения квартир от вводно-распределительного устройства отходят питающие линии, которые подходят к этажным щитам типа ЩЭУГ. Этажные щиты устанавливаются в ниши кирпичных стен.
Распределение электроэнергии между квартирами осуществляется от щитов учета расположенных на этажах. Щиты учета монтируются в специально отведенные ниши и оснащаются приборами учета электроэнергии и аппаратурой защиты. После монтажа и сдачи жилого дома в эксплуатацию вводно-распределительные щиты учета закрываются на ключ и пломбируются представителями сетевой организации. В помещении квартир устанавливаются индивидуальные распределительные щиты, оснащенные вводным автоматическим дифференцированным выключателем, током срабатывания не менее 30 мА, устройством ограничения импульсного перенапряжения и автоматическими выключателями отходящих линий.
Распределительные и групповые сети выполняются кабелем марки ВВГнг в винилпластовых трубах, в технологический каналах. Распределительная сеть к квартирным щитам выполняется кабелем марки ВВГнг 3х2,5мм и скрыта под штукатуркой, на потолке - в пустотах плит перекрытий: осветительная группа сечением 3x1,5мм и розеточная группа комнат на 25А - 3x2,5мм , розеточная группа кухонь 3x4мм. Электропроводка к звонку и кнопке выполняется проводом ВВГнг сечением 2x1,5мм.
Согласно ПУЭ гл. 2.1.31 для распознания назначения проводов применяются провода с различными цветами изоляции ( голубой-нулевой провод, зелено-желтый - нулевой защитный, остальные - (разные ).
Электроосвещение
Освещение выполнено согласно СП 31-110-2003 "Проектирование и монтаж электроустановок жилых и общественных зданий". В качестве источников света для мест общего пользования используются светильники TN LED 100.
Электроосвещение входов в здание и лестничных пролетов управляется от фотовыключателя. Фотодатчик устанавливается с внутренней стороны наружной рамы окна на втором этаже и экранируются от прямых солнечных лучей и посторонних источников света.
Над входами в здание на фасаде должны быть установлены светильники FREGAT LED 110 (W).
Для местного освещения в электрощитовой применяется фонарь аккумуляторный переносной.
