Проект внутреннего электроснабжения жилого дома со встроено-пристроенными помещениями

117

По степени обеспечения надежности электроприемники жилого дома относятся к первой ( охранно-пожарная сигнализация, пожарный насос, система дымоудаления и подпора воздуха, лифты, аварийное
освещение) и второй категории электроснабжения.
Вводно-распределительное устройство (ВРУ) жилого дома комплектные. Щиты имеют две независимые друг от друга секции шин. Предусматривается неавтоматическое (ручное) взаимное резервирование вводов и АВР для подключения потребителей 1-й категории
На каждом этаже устанавливаются этажные распределительные щиты ( ЩЭ ).
В каждой квартире установлен квартирный щит (ЩК) , включающий в себя автоматические выключатели, устройство защитного отключения .
Электрооборудование квартир выполняется в соответствии с требованиями СП 31-110-2003 «Проектирование и монтаж электроустановок жилых и общественных зданий».
Электроснабжение встроенных помещений осуществляется от щита арендатора. В каждом встроенном помещении установлены индивидуальные вводно-распределительные устройства.
Электрические сети жилого дома выполняются сменяемыми проводами и кабелями до 16 мм с медными жилами, свыше алюминиевыми.

АВР ВРУ жилой дом ЭМ

Автор

tursun erkebaev

Дата

10.05.2022

Язык

Русский

Состав

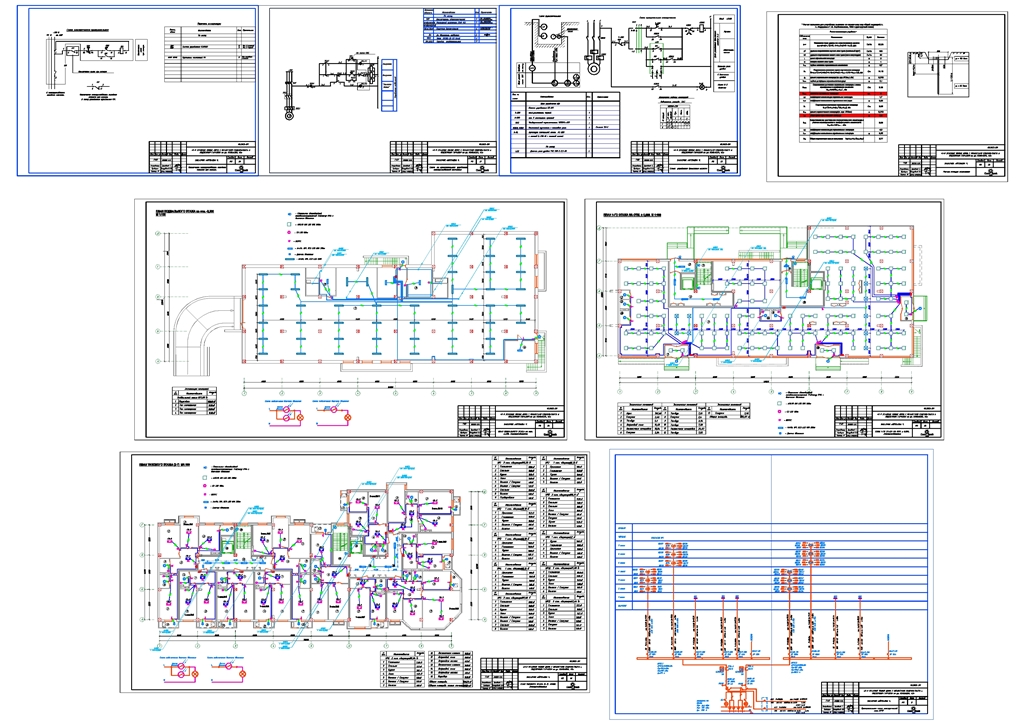

Общие данные . Общие указания . 1 Принципиальная схема электрической сети ВРУ 1 2 Принципиальная схема АВР и ЩРА 3 Принципиальная схема электрической сети ЩСп 1 4 Принципиальная схема электрической сети ЩПН 1 5 Принципиальная схема электрической сети ЩАО 1 6 Принципиальная схема электрической сети ЩАО 2 7 Принципиальная схема ЩЛ 1, ЩЛ 2 8 Принципиальная схема электрической сети ЩР 1 9 Принципиальная схема электрической сети ЩР 2 10 Принципиальная схема электрической сети ЩР 3 11 Принципиальная схема ЩВ 1 12 Принципиальная схема ЩВ 2 13 Принципиальная схема ЩЭ . Система дополнительного уравнивания потенциалов 14 Принципиальная схема ЩК для 3 комнатных квартир . 15 Принципиальная схема ЩК для 1 и 2 комнатных квартир 16 Схема эл . принципиальная управления системами ПДУ и ВДУ 17 Схема отключения при пожаре . 18 Схема включения вентиляции при пожаре . 19 Отключение электрозадвижки газового клапана при пожаре . 20 Схема эл . принципиальная управления электрозадвижкой отопления 21 Схема управления дренажным насосом 22 Расчет контура заземления 23 ПЛАН ПОДВАЛЬНОГО ЭТАЖА на отм . -3,300. Электроосвещение 24 ПЛАН 1-ГО ЭТАЖА НА ОТМ . ± 0,000.. Электроосвещение 25 ПЛАН ТИПОВОГО ЭТАЖА (2-7) М 1:100. Электроосвещение 26 ПЛАН ЧЕРДАКА М 1:100. Электроосвещение 27

Софт

AutoCAD 2019 Как открыть?

Содержимое архива
