Комплекс жилых домов со встроено-пристроенными помещениями

Рабочий проект "Отопление" выполнен на основании:
- задания на проектирование;
- архитектурно - строительных чертежей;
- действующих строительных, санитарно - гигиенических, противопожарных норм и правил СНиП 41-01-2003 “ Отопление, вентиляция и кондиционирование”;СНиП 23-02-2003 «Тепловая защита зданий»;СНиП
31-05-2003* “Общественные здания административного назначения”;СНиП 31-06-2008 “Общественные здания и сооружения“,СНиП 31-01-2003 "Здания жилые многоквартирные"; СНиП 23-01-99 “Строительная
климатология“; СНиП 21-01-97 “Пожарная безопасность зданий и сооружений“;СНиП 23-03-2003 “Защита от шума“;СНиП 21-02-99 “Стоянки автомобилей“ СП 54.13330.2011 «Здания жилые многоквартирные»СП
31-107-2004 “Архитектурно-планировочные решения многоквартирных жилых зданий“; СП 1.13130.2009 «Системы противопожарной защиты. Эвакуационные пути и выходы»;СП 7.13130.2009 «Системы противопожарной
защиты. Отопление, вентиляция и кондиционирование. Противопожарные требования».СП 31-110-2003 «Проектирование и монтаж электроустановок жилых и общественных зданий.
;.
2 Акты освидетельствования скрытых работ необходимо составлять для следующих
видов работ:
- прокладка трубопроводов в гильзах через строительные конструкции.
3 Расчетные параметры наружного воздуха:
- холодный период года - температура минус 26 °С;
- отопительный период составляет 220 суток при средней температуре минус 1,8 °С.
Расчетные параметры внутреннего воздуха:
- в жилых помещениях…………………….…………………………………..+20С;
- в офисных помещениях………………………………………..………..…..+20С;
- в лифтовых холлах……………………………………………..………..…..+16С;
- в мусоросборных камерах..………………………………….....…….….+5С;
- в электрощитовых ………………..…………………………………………...+5С;
- в машинных помещениях лифтов………………………….....…….+5С.
5 Источник теплоснабжения здания - ИТП. Параметры теплоносителя : 90/70 °С(отопление).

Состав: Рабочий чертеж(22 листа проекта+15 листов спецификации) Язык документа

Софт: AutoCAD 2010

Файлы:

Каталог / Строительство / Проекты домов / Многоэтажные жилые дома / Комплекс жилых домов со встроено-пристроенными помещениями

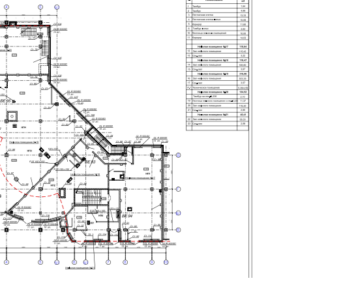

Комплекс жилых домов со встроенно-пристроенными помещениями\л.1-3,7-10,20,21,22(общие данные,план подвала,1-го эт,тех.эт,схемы).dwg

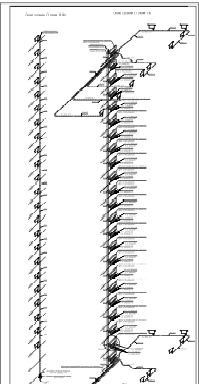

Комплекс жилых домов со встроенно-пристроенными помещениями\л.11-19(схемы жилье).dwg
Комплекс жилых домов со встроенно-пристроенными помещениями\л.4-6(планы жилье).dwg
Комплекс жилых домов со встроенно-пристроенными помещениями\Спецификация.dwg
Комплекс жилых домов со встроенно-пристроенными помещениями
