Система отопления многоквартирного дома с встроенно пристроенными помещениями

0
1
395
1
0

Исходные данные
Расчетные параметры наружного воздуха приняты в соответствии с СП 131.13330.2020 "Строительная климатология"
и СП 60.13330.2020 "Отопление, вентиляция и кондиционирование" составляют для расчета систем отопления:
-температура воздуха в холодный период года - 37°C;
-средняя температура отопительного периода - 6,7°C;
-продолжительность отопительного периода 233 суток.
Расчетные параметры внутреннего воздуха приняты в соответствии с требованиями нормативных документов, перечисленных выше.
Источником теплоснабжения являются наружные тепловые сети с параметрами:
-температура теплоносителя 150-70°С;
- давление фактическое в подающем трубопроводе-9,0 кгс/см²;
- давление фактическое в обратном трубопроводе-7,5 кгс/см².
Присоединение систем теплоснабжения здания к тепловым сетям производится в индивидуальном тепловом пунткте, расположенном в подвальном этаже.
Согласно технических условий предусматривается:
-подключение системы горячего водоснабжения по закрытой схеме через теплообменник, в летний пеиод предусмотрена возможность подключения по открытой тупиковой схеме;
-подключение систем отопления по независимой схеме через теплообменник.
Индивидуальный тепловой пункт с узлами учета тепла разрабатывается и монтируется специализированной организацией после получения технических условий на установку приборов учета тепла.
В качестве теплоносителя в системах отопления принята вода с параметрами Т11=90°С, Т21=68°С, в системе ГВС-60°С.
Гидравлический расчет систем отопления выполнен на лицензионной программе "Audutor С.О. версия 4.1"

Отопление
Проектом предусматривается поквартирное отопление. Системы отопления СО11 и СО12 - двухтрубные, горизонтальные, тупиковые, с подключением квартир к стоякам через групповые узлы ввода (TDU5-распределительные коллекторные узлы).
Для поддержания постоянного перепада давления в групповом узле ввода (TDU5) предусматривается установка автоматического балансировочного клапана APT в комплекке с клапаном-партнером СNT фирмы "Danfoss". Теплосчетчики, запорная и регулирующая арматура предусматривается для каждой квартиры после группового узла.
Регулирование теплоотдачи нагревательных приборов в квартирах осуществляется встроенными в радиатор термостатическими клапанами Danfoss с термостатической головкой фирмы "Danfoss".
Система отопления помещений мусорокамеры, тамбуров с мусопроводом и технического этажа (система отопления СО14) однотрубная с верхней разводкой без замыкающих участков и без установки запорно-регулирующей арматуры у нагревательных приборов. Удаление воздуха осуществляется с помощью воздухоотводчиков, установленных в высших точках системы. Для гидравлической баланcировки системы применяются ручные балансировочные клапаны MVT.
Отопление лестничной клетки (система отопления №13) предусматривается по однотрубной схеме с верхней разводкой, без замыкающих участков и без установки запорно-регулирующей арматуры у нагревательных приборов. Удаление воздуха осуществляется при помощи воздухоотводчика, находящегося в высшей точке системы. Гидравлическая балансировка осуществляется ручными балансировочными клапанами MVT.
Для встроенно-пристроенных нежилых помещений (системы отопления СО1-СО3, СО5-СО10), расположенных в подвале, на первом и втором этажах, предусмотрены двухтрубные горизонтальные тупиковые системы отопления. Для каждого коммерческого помещения предусмотрен индивидуальный узел учёта тепловой энергии на базе ультразвуковых теплосчетчиков РУТ-0,1 фирмы "Ридан", расположенный в санузлах потребителей. Для поддержания постоянного перепада давления в системах в ИТП предусматривается установка автоматических балансировочных клапанов APT с клапаном партнером СNT фирмы "Danfoss".
В технических помещениях подвала принята двухтрубная горизонтальная тупиковая система СО4 без установки узла индивидуального учёта тепла и без установки термостатических головок у нагревательных приборов. Балансировка системы - ручным балансировочным клапаном MVT.
В качестве нагревательных приборов приняты:
- стальные панельные радиаторы с нижним подключением Oasis Pro 22-500 - для жилых помещений, офисных помещений;
- стальные панельные радиаторы с боковым подключением Oasis Pro 22-500 - для незадымляемой лестничной клетки и технических помещений подвала;
- регистры из стальных гладких труб - для помещений верхнего технического этажа и для мусорокамеры;
- электроконвекторы - для машинного помещения лифтов.
Регулирование теплоотдачи нагревательных приборов предусмотрено с помощью встроеныых радиаторных терморегуляторов.
Трубопроводы систем отопления технических помещений подвального этажа, магистральные трубопроводы и стояки систем отопления жилой части и встраиваемых помещений коммерческого назначения подвала, первого и второго этажей , а также ответвления от магистралей до узлов учёта тепловой энергии коммерческих помещений приняты из стальных водогазопроводных труб до ∅50 включительно по ГОСТ 3262-75*, из стальных электросварных труб ∅65 и выше по ГОСТ 10704-91.
Горизонтальные трубопроводы систем СО1-СО3, СО5-СО12 приняты из труб из полиэтилена PEX-a, сшитого пероксидным методом, с антидиффузионным слоем EVOH, ГОСТ 32415-2013, класс 5. Соединения в полу - неразъёмные, при помощи напрессовочных фитингов. Фитинги и трубопрорводы приняты производства Varmega.
Трубы PEX-a прокладываются в толще пола в гофрированной трубе дугами малой кривизны.
Для защиты от коррозии стальные трубы до нанесения изоляции покрываются грунтовкой ГФ-21 на два раза, неизолированные трубопроводы покрываются краской ПФ 115 по ГОСТ 6465-76 на один раз.
Для прохода труб через строительные конструкции стен и перекрытий предусматриваются гильзы. Внутренний диаметр гильзы на 5-10 мм больше наружного диаметра прокладываемой трубы. Зазор между трубой и гильзой заделать базальтовым супертонким волокном (БСВ) по ТУ 2260-001-22923461-97. Гильза должна выступать над полом на 3-5 см, а в перегородках и у потолка- быть заподлицо.
Компенсация температурных удлинений стальных трубопроводов предусмотрена осевыми сильфонными компенсаторами с защитным кожухом производства Ридан.
В местах, указанных на схемах, трубопроводы покрываются теплоизоляцией из вспененного полиэтилена Energoflex. Толщина теплоизоляции принята:
- для систем СО11 и СО12 - 25 мм;
- для систем СО1 - СО3, СО5-СО10 - 20 мм;
- для системы СО4 - 13 мм.
Типовые опоры принимаются по типу с. 5.903-13, вып.7, узлы крепления трубопроводов систем отопления принимаются по типу с. 4.904-69.



Автор
Anna999999
Дата
01.02.2022
Язык
Русский
Состав

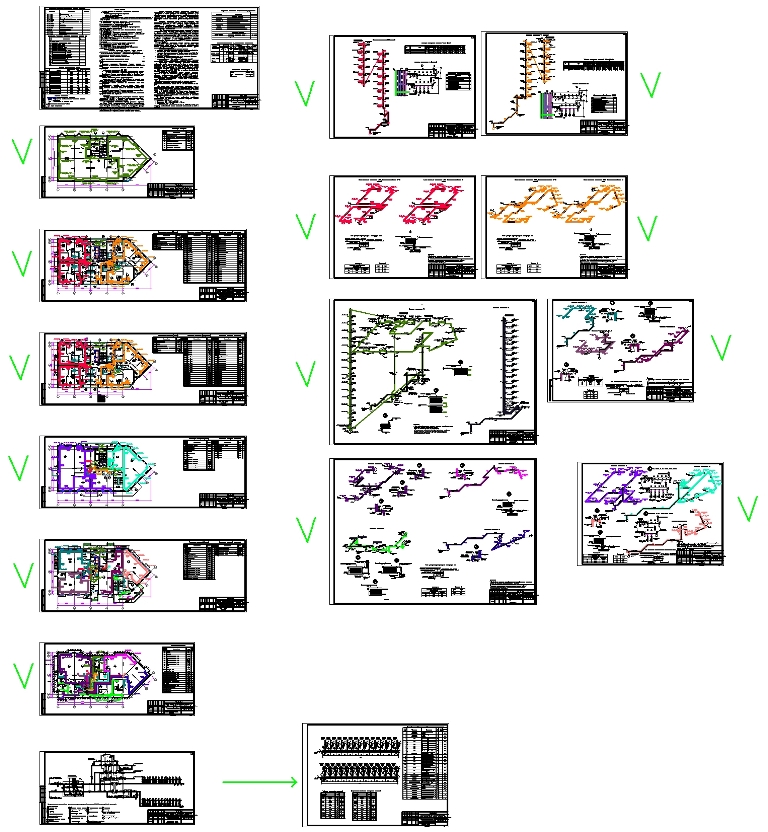

Пз,планы, схемы аксонометрические, спецификация
Софт
AutoCAD 21.0 Как открыть?
Содержимое архива
  • Отопление Панорама 6.dwg
