Электроснабжение н.п. Городок

Белорусский Государственный Аграрный Технический Университет
Кафедра электроснабжения
Курсовой проект по дисциплине:"Электроснабжение сельского хозяйства"
На тему:"Электроснабжение населенного пункта Забелино"
Минск 2017

Курсовой проект выполнен в объеме: расчетно-пояснительная записка на 38 страницах печатного текста формата А4, таблиц -14 , рисунков - 4 , графическая часть на 1 листе формата А1.

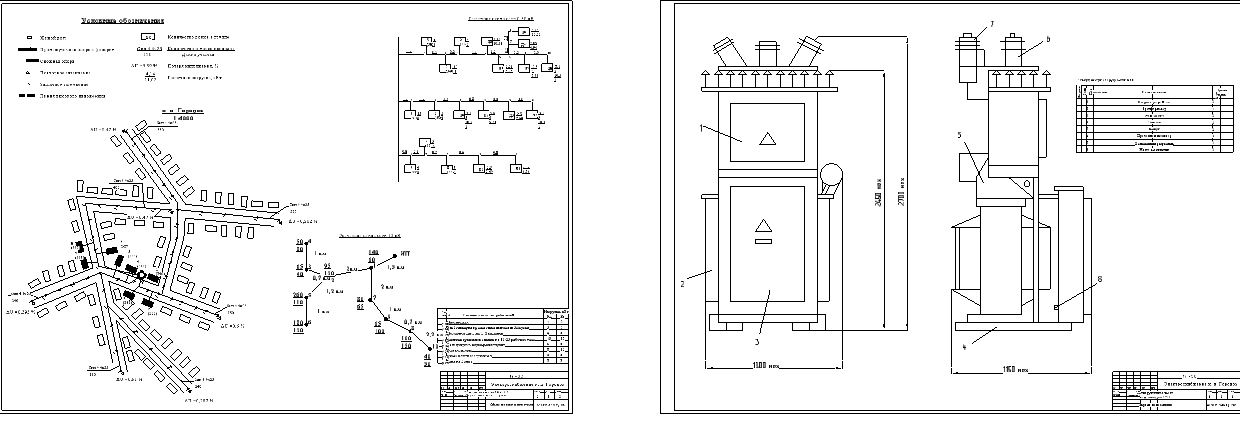

Графическая часть включает в себя план электрических сетей 0,4 кВ.
В данном курсовом проекте осуществлено проектирование электроснабжения населенного пункта Забелино.
Произведен выбор проводов линии 10 кВ, определено число и место расположения МТП 10/0,4 кВ, рассчитано сечение самонесущих изолированных проводов линии 0,4кВ и проверено по допустимому нагреву, произведен расчет токов короткого замыкания, выбрано основное оборудование и аппараты защиты.
Разработаны мероприятия по защите линий от перенапряжений и рассчитано заземление сети 0,4 кВ.

1. Населенный пункт Городок 78 домов;
2. Существующее годовое потребление электроэнергии на одноквартирный жилой дом 1500 кВт·ч;
3. Тип потребительской подстанции – КТП;
4. Сопротивление грунта ρ=165 Ом·м;

Содержание
Введение. . . . . . . . . . . 7
1. Исходные данные . . . . . . . . . 8
2. Расчёт электрических нагрузок . . . . . . . 10
3. Определение допустимых потерь напряжения в сети 0,4 кВ . . 8
4. Выбор числа и мощности трансформатора . . . . . 13
5. Определение числа и мощности трансформаторной подстанций. . 14
6. Составление схемы сетей 0,4 кВ . . . . . . . 17
7. Электрический расчёт сети 0,4 кВ. . . . . . . 18
8. Электрический расчёт сети 10 кВ . . . . . . 26
9. Определение потерь энергии . . . . . . . 31
10. Конструктивное выполнение линий и ТП . . . . . 35
11. Расчёт токов короткого замыкания . . . . . . 37
12. Выбор аппаратуры подстанции . . . . . . . 41
13. Защита от перенапряжений . . . . . . . 45
14. Защита от перенапряжений и заземление . . . . . 46
Литература . . . . . . . . . . 49

Состав: Опора, КТП, Сеть 10/0,4 Язык документа
