Электроснабжение населённого пункта

ФГОУ ВПО АЧГАА
Факультет: Энергетический
Кафедра: ТОЭ и ЭСХ
Дисциплина: СЭС
тема: «Электроснабжение населённого пункта»

Пояснительная записка представлена 70 страницами машинописного текста, 12 рисунками и 20 таблицами.

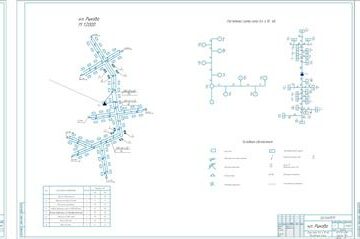

Графическая часть состоит из двух листов. Первый лист (формат А2) содержит план объекта электроснабжения с нанесением линий 0,38 и 10 кВ, повторными заземлениями, светильниками наружного освещения. Второй лист – схема электрическая принципиальная цепей управления и защиты выключателя 10 кВ.

ЗАДАНИЕ № 13.12235
2.1 Исходные данные сети 0.38 кВ
Таблица 2.1.1 – Исходные данные сети 0.38 кВ по варианту №13
Производственные потребители, шифр по РУМ
№ п/п Наименование потребителя Шифр по РУМ 11
1 Гараж с профилакторием на 60 автомашин 377
2 Семенохранилище емкостью 2500 т. 323
3 Коровник привязного содержания с механизированной уборкой навоза на 100 коров 104
4 Участковая ветеринарная лечебница 201
5 Котельная с котлами КВ-300М или Д-721 383
6 Птичник с клеточными батареями на 10-15 т. кур-несуш. 156
Производственные потребители не совпадающие с РУМ по установленной мощности

п/п Наименование потребителя Шифр по РУМ 11 PУСТ.Ф,
кВт
7 Пункт технического обслуживания и машин и оборудования на фермах 371 30
8 Пожарное депо на 1-2 автомашины 382 18
9 Пункт искусственного осеменения 200 8
10 Кузница 339 18
Коммунально – бытовые потребители
№ п/п Наименование потребителя Шифр по РУМ 11
11 Общеобразовательная школа с мастерской на 190 учащихся 503
12 Детские ясли-сад на 25 мест 512
13 Магазин на 2 раб. места смешанный ассорт. 550
14 Общежитие на 24 места 548

Состав: Пояснительная записка; Первый лист (формат А2) содержит план объекта электроснабжения с нанесением линий 0,38 и 10 кВ, повторными заземлениями, светильниками наружного освещения. Второй лист – схема электрическая принципиальная цепей управления и защиты выключателя 10 кВ. Язык документа

Софт: КОМПАС-3D 11

Сайт: www

Файлы:

Каталог / Инженерные системы / Электроснабжение и освещение / Электроснабжение населённого пункта

Пояснительная записка.docx

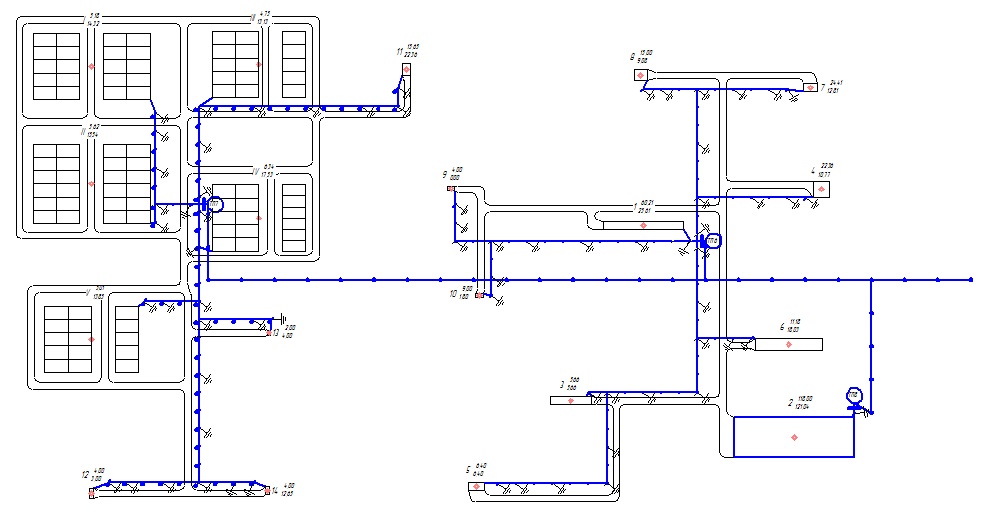

Трасировка.cdw
Защита и управление.cdw
