Электроснабжение парикмахерской 220В ВЛ-0,4к

Электроснабжение парикмахерской на напряжении 220В осуществить от опоры №15 существующей ВЛ-0,4 кВ по ул. Советская кабелем марки АВВГ 2×16 мм. кв., подвешенным на тросе от опоры №15 к фосаду здания жилого дома по ул. Советская. Ввод кабеля осуществить через отверстие в стене здания в металлорукаве РЗ-Ц-Х-25, проложив его открыто по стене к ВРУ-0,23 кВ парикмахерской.

ОБЩИЕ УКАЗАНИЯ

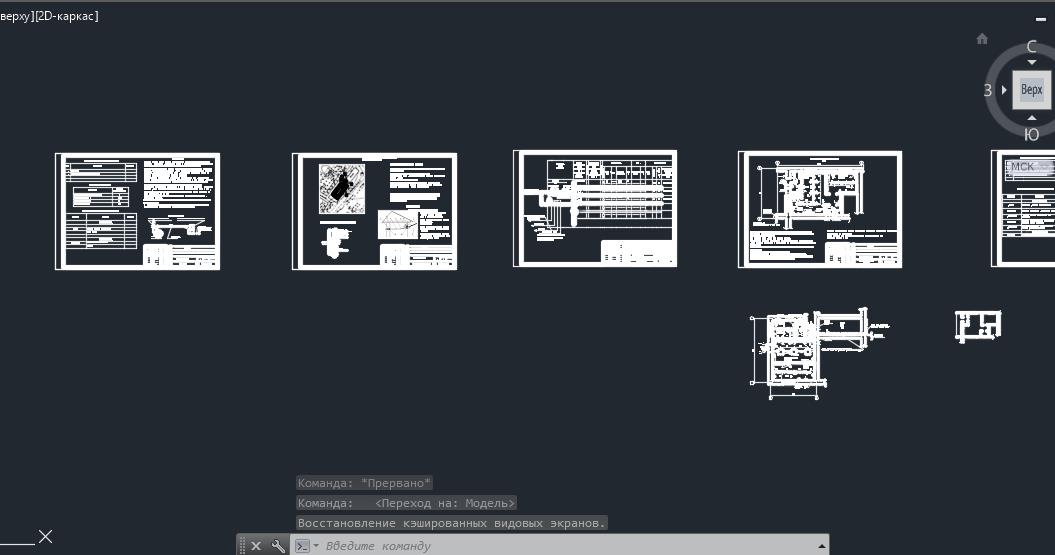

1. Основной комплект рабочих чертежей электроснабжения парикмахерской разработан в соответствии с действующими нормами на проектирование , на основании технических условий на электроснабжение ГУП РО "Донэнерго" Гуковские МЭС №28 от 16.05.2007 года.
2. Технические решения, принятые в рабочих чертежах, соответствуют требованиям экологических , санитарно -гигиенических , противопожарных и других норм , действующих на территории Российской Федерации , и обеспечивают безопасную для жизни и здоровья людей эксплуатацию объекта при соблюдении предусмотренных рабочими чертежами мероприятий .
3. Электроснабжение парикмахерской на напряжении 220 В осуществить от опоры № 15 существующей ВЛ-0,4 кВ по ул. Советская кабелем марки АВВГ 2 × 16 мм . кв ., подвешенным на тросе от опоры № 15 к фосаду здания жилого дома по ул . Советская. Ввод кабеля осуществить через отверстие в стене здания в металлорукаве РЗ-Ц-Х-25 , проложив его открыто по стене к ВРУ-0,23 кВ парикмахерской.
5. Трос , несущий питающий кабель к парикмахерской от опоры № 15 ВЛ-0,4 кВ присоединить к заземляющему устройству у опоры и существующему устройству повторного заземления нулевого провода на вводе в жилой дом по ул. Советская 22а . Присоединение заземляющего устройства с тросом осуществить при помощи стали круглой Ø 6 мм. под болт .
6. Потребителями электроэнергии являются токоприемники оборудования парикмахерской и электрического освещения .
7. Зашита людей от поражения эл. током, а также взрывов - пожаров обеспечивается следующими проектными решениями: · устройством контура заземления на вводе с сопротивлением растеканию не более 30 Ом. 8 . Электромонтажные работы выполнить согласно ПУЭ , СНиП 3. 05. 06. - 85.
