Электроснабжение птицефермы 20000 голов

Саратовский государственный аграрный университет им Н.И. Вавилова
Кафедра "Инженерная физика, электрооборудование и электротехнологии
Курсовой проект по дисциплине "Электроснабжение предприятий"
На тему: "Электроснабжение птицефермы
Саратов, 2019

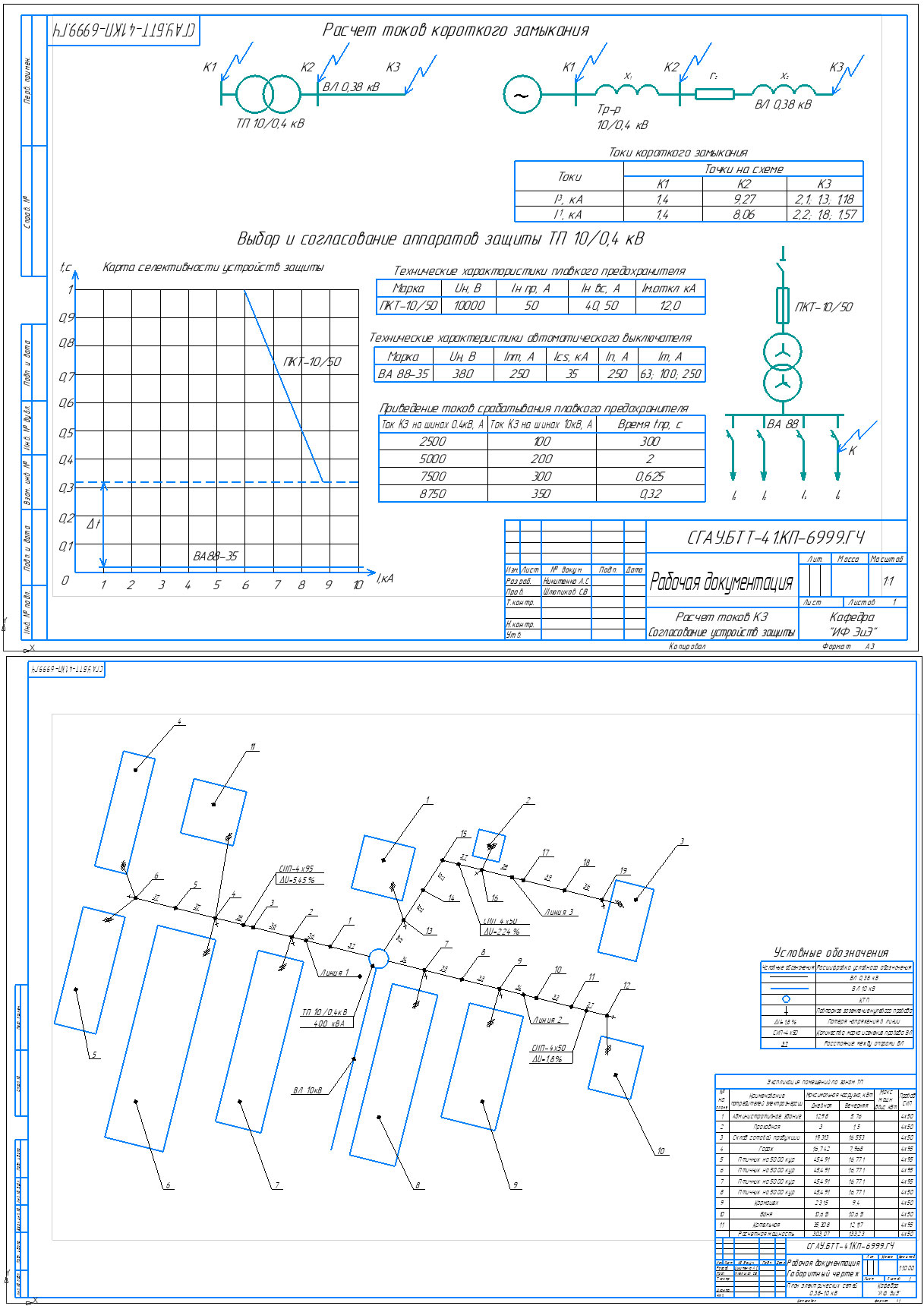

Птицеферма на 20000 голов. Проведен расчет электрической и мощностной нагрузки, выбор схемы и типа провода ВЛ. Выбранная схема проверена на возможность запуска электродвигателя, проведен расчет токов КЗ, подбор трансформатора, автоматического выключателя и плавкого предохранителя.
В курсовом проекте необходимо разработать систему электроснабжения птицефермы на 20000 голов, имеющую гараж, баню, склад готовой продукции, котельную, кормоцех, административное здание и проходную. Система включает в себя трансформаторную подстанцию 10/0,4 кВ и воздушные линии электропередач 0,38 кВ. Необходимо рассчитать устройства защиты, аппараты управления. При этом, проектируемая система должна обеспечивать запуск электродвигателя мощностью 15 кВт. Расчетный ток короткого замыкания 1.4 кА.

ВВЕДЕНИЕ 2
1. Расчет электрических нагрузок потребителей 3
2. Выбор места установки трансформаторной подстанций 10/0,4 кВ 4
3 Выбор трассы ВЛ-0,38кВ 5
4. Расчет нагрузок ВЛ-0,38кВ 6
5. Электрический расчет ВЛ-0,38кВ 8
6. Расчет токов короткого замыкания 15
7. Выбор аппаратов защиты трансформатора 10/0,4 кВ и ВЛ-0,38 кВ 17
7.1 Выбор плавких предохранителей 10 кВ 17
7.2 Выбор автоматических выключателей 18
7.3 Согласование по условиям селективности 18
8. Выводы 21
9. Библиографический список 22
