Строительство КЛ 10кВ от заменяемой опоры, строительство ВЛИ-0,4 кВ и КЛ 0,4кВ от проектируемой МТП 10/0,4 кВ

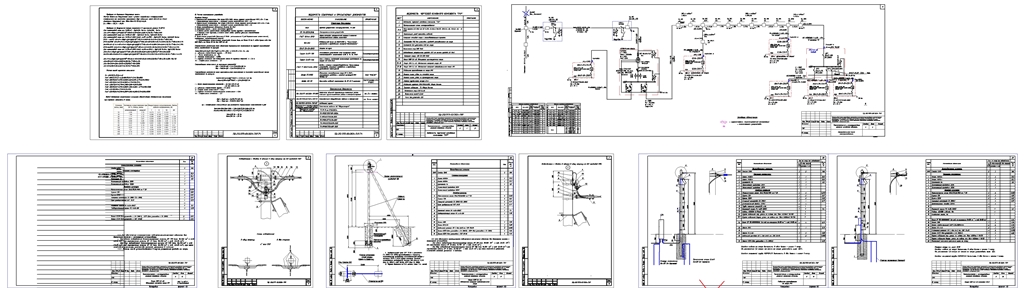

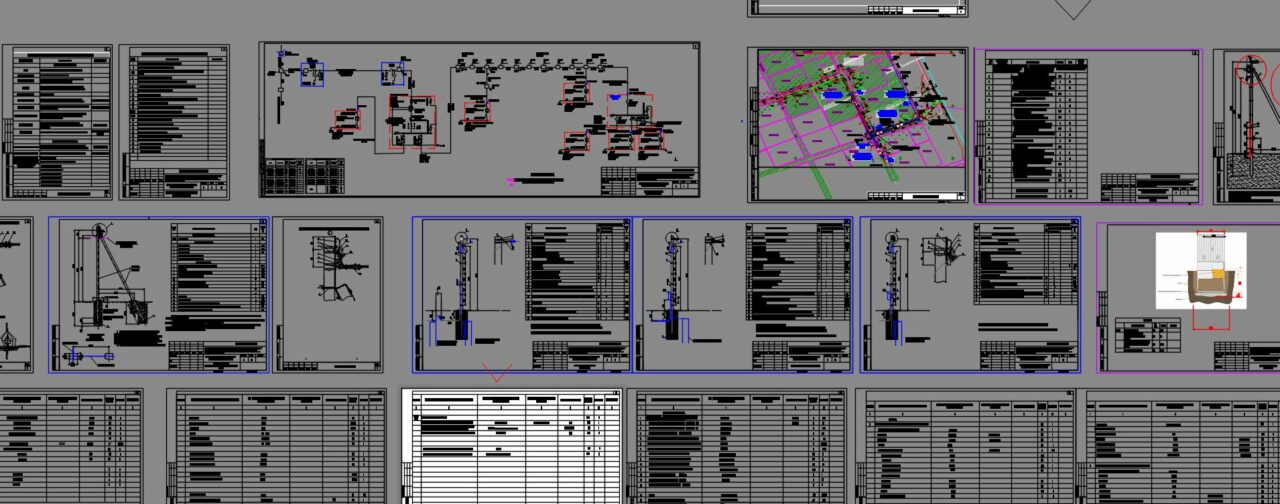

Электротехнические решения
Рабочей документацией предусмотрено:
- строительство трансформаторной подстанции МТП-новая (см. Альбом N2) в соответствии с проектом шифр 12595-ЭС "Мачтовая трансформаторная подстанция напряжением 15/0,4кВ с трансформатором мощностью до 250кВА" (с изм. и доп. от 18.10.2011г согласно указанию N253 от 03.10.2011г ОАО "Янтарьэнерго"). Мощность силового трансформатора 160кВА выбрана в соответствии с суммарной нагрузкой заявителей, присоединяемых к электрическим сетям и перспективой развития района застройки;
- строительство КЛ 10кВ от заменяемой опоры N51 ВЛ-10кв О-29 - В-146-II до проектируемой опоры МТП-новая, кабелем 3*АПвПу2Г (1х70/25), протяженностью 153м, через разъединительно-переходные пункты на проектируемых опорах №1 и №2.
Деревянная опора №51 демонтируется;
- строительство ВЛИ-0,4кВ от проектируемой МТП-10/0,4кВ проводом СИП-4 4х95 по проектируемым опорам ВЛИ-0,4кВ с ответвлением к проектируемому СП-1.
- проектируемый СП-1 присоединить кабелем АВБбШв-1 4х70, который проложить в траншее Т2
- монтаж ЩУ заявителей и подключение их к проектируемой сети 0,4 кВ кабелем АВБбШв-1 4х16мм², который прокладывается в земле, в траншее Т2
В связи с отсутствием электроприемников, влияющих на качество электроэнергии, дополнительных мероприятий по обеспечению допустимого качества электроэнергии по ГОСТ 32144-2013 не предусматривается.
Строительные решения
Проектируемые опоры ВЛЗ 10кВ выполнены на ж/б стойках СВ110-5. Железобетонные опоры выполнены в соответствии с типовыми проектами шифр 27.0002.
Проектируемые опоры ВЛИ 0,4 кВ выполнены на стойках СВ95
Закрепление опор в грунте выполнить в соответствии с примечаниями к чертежам опоры.
Монтаж разъединительно-переходных пунктов выполнить согласно чертежам проекта.
Для подключения к действующей ВЛ 10кВ на заменяемой опоре N51 ВЛ О-29 - В-146-II установить дополнительные траверсы (ТМ73, ТМ74), в соответствии с типовым проектом шифр 27.0002.
Расстояние от проводов до поверхности земли (при наибольшей стреле провеса) должно быть не менее 6м (в соотв. с табл. 2.5.20 ПУЭ 7-е изд.), до покрытия проезжей части дорог всех категорий - не менее 7м (в соотв. с табл. 2.5.35 ПУЭ 7-е изд.).
Местонахождение подземных коммуникаций, расположенных в непосредственной близости от места установки проектируемых опор, необходимо уточнить перед началом монтажных работ указаниями владельцев коммуникаций, поиском высокочувствительными трассоискателями, шурфовкой в подготовительный период.
