Внешние сети электроснабжения 0,4кВ

Строительство воздушной линии, установка опор СВ-110 протяжка кабеля СИП-450м

Максимальная мощность энергопринимающих устройств на объекте: 15,0 (пятнадцать) кВт. Категория по надежности электроснабжения III (третья). Потребная мощность объекта составляет: P=15кВт, класс напряжения 0,4 кВ. Точка присоединения РУ-0,4кВ, ТП-417, отходящая линия № 17. Основной источник питания ПС 110/10 кВ. Учет электроэнергии предусматривается счетчиком активной энергии, класс точности 1.0, устанавливаемым в ВРУ объекта. В панеле РУ-0,4 ТП-417 установить автоматический выключатель ВА51-35 на ток
32А . В шкафу ВРУ, расположенного в здание №1 установить вводной автоматический выключатель ВА51-35 на ток 32А и отходящий автоматический выключатель ВА51-35 на ток 25А.
Электроснабжение 0,4кВ объекта выполнить проводом СИП 2А 3х35+1х54,6 от РУ-0,4кВ ТП-417 по вновь устанавливаемым опорам ВЛ-0,4 кВ №№ 1-11 до ВРУ объекта. Общая длина воздушной линии составляет - 450м. Линию электроснабжения 0,4 кВ выполнить в соответствии с типовым проектом шифр 25.0017

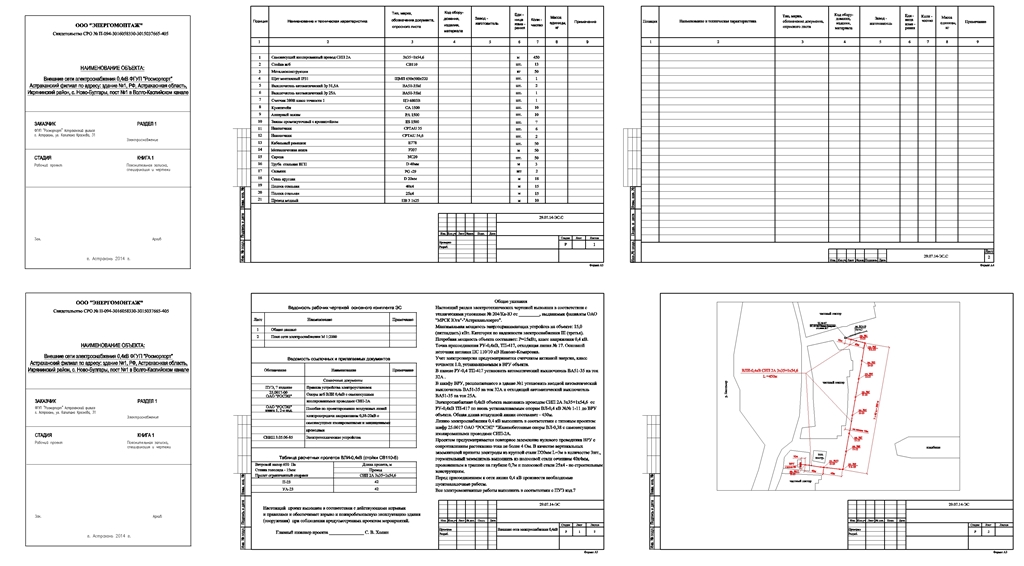

Состав: Общие данные. спецификация ,План сети электроснабжения М 1:2000 Язык документа

Софт: AutoCAD 2010

Файлы:

Каталог / Инженерные системы / Электроснабжение и освещение / Внешние сети электроснабжения 0,4кВ

Технологическое присоед с. Ново-Булгары.dwg
