Внешнее электроснабжение жилого дома

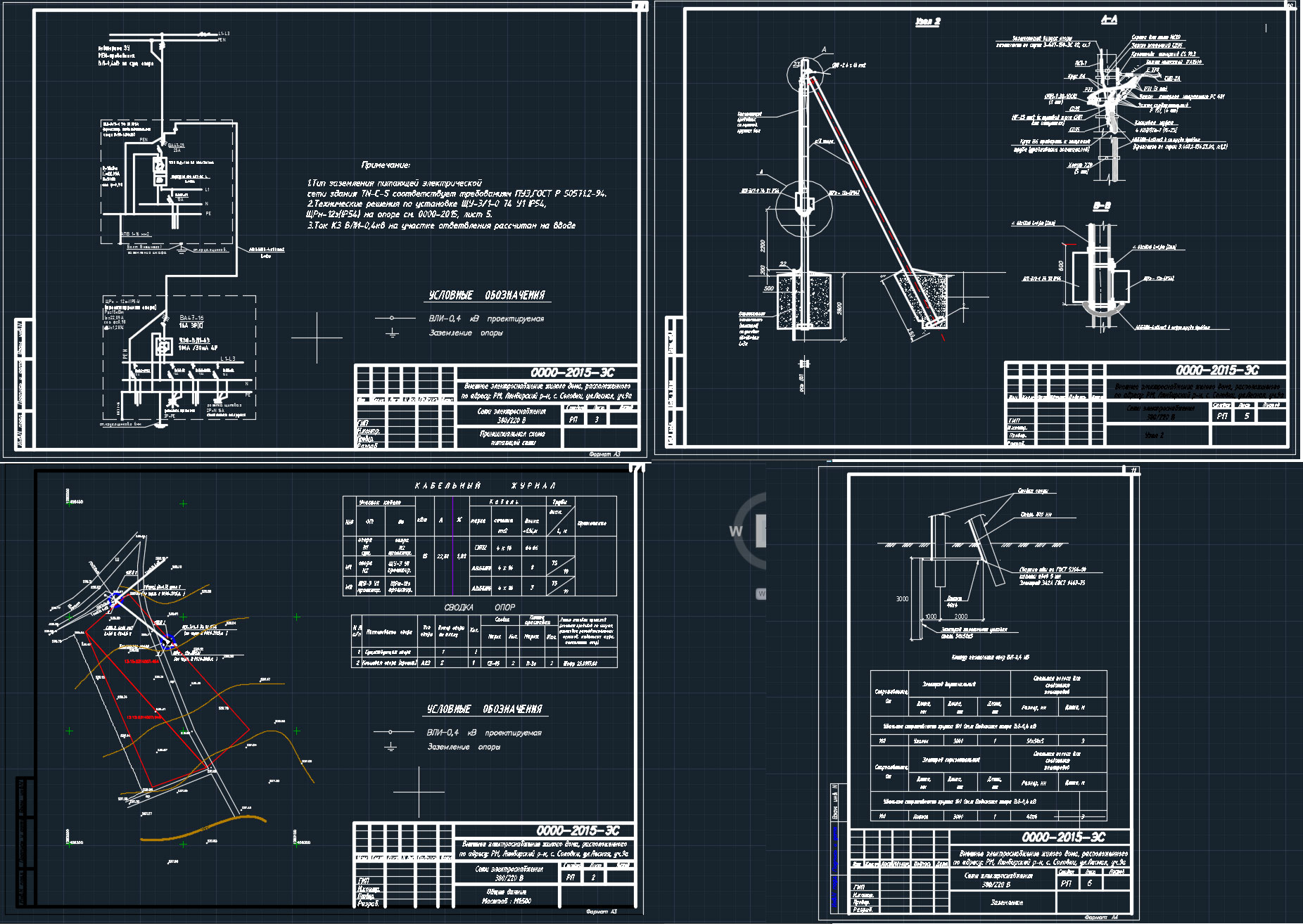

Внешнее электроснабжение жилого дома напряжением 220/380 В, с использование ж/б опоры, рабочий проект. ВЛИ 0,4 кВт, 220/380

Состав: Заземление, Опора, Присоединение СИП, Принципиальная схема, ОД Язык документа

Софт: AutoCAD 19

Файлы:

Каталог / Инженерные системы / Электроснабжение и освещение / Внешнее электроснабжение жилого дома

0000-2015-ЭС_Жил дом.dwg
