Электроснабжение свинофермы 12 тысяч голов РП

Свиноферма на 12 тысяч голов, 1-ый и 2-ой корпус, проект прошел экспертизу

Основные электротехнические показатели:
- общая расчетная мощность - 39,4кВт
- напряжение питающей сети - 380/220В
- категория электроснабжения - II
- система заземления - TN-C-S

Принятая схема электроснабжения обусловлена фактически сложившейся схемой электроснабжения, согласно ТУ электроснабжающей организации и обеспечением II категории надежности электроснабжения согласно п. 1.2.18.ПУЭ.

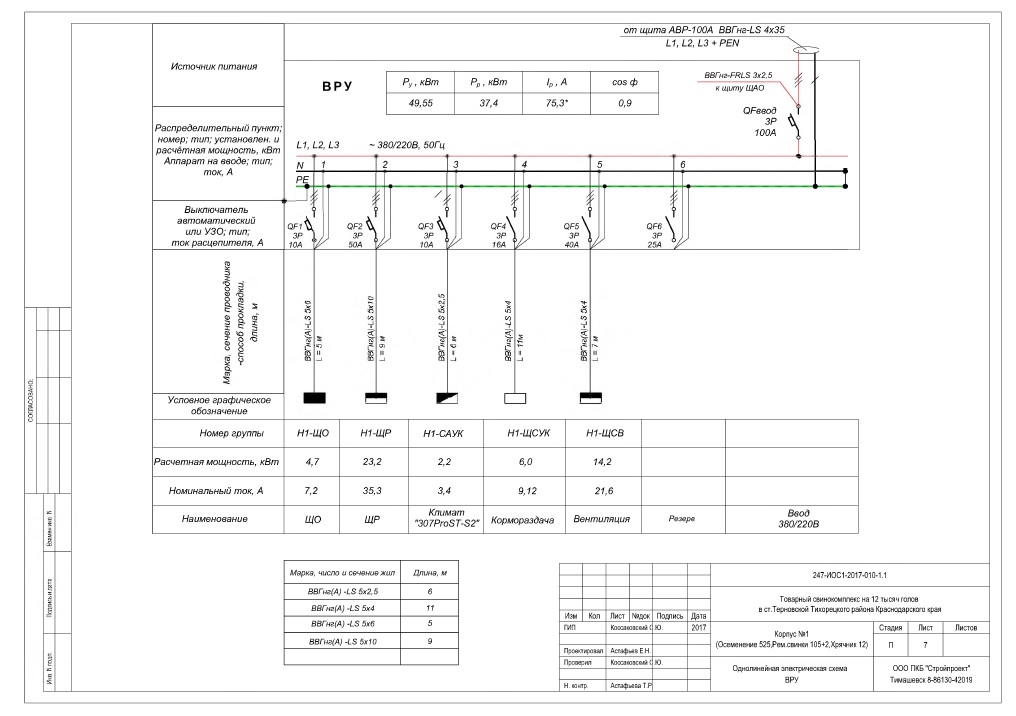

Для ввода и распределения электрической энергии в корпусе запроектированы щит АВР на два ввода 0,4 кВ и вводно-распределительное устройство ВРУ заводского изготовления, степень защиты IP54.

Для организации электроосвещения и вентиляции и распределения нагрузок в производственном корпусе необходимо установить щиты ЩО, ЩР, ЩС и САУК "307 Pro ST-S2".
Станция Автоматического Управления Климатом «307 Pro ST-S2» предназначена для регулирования скорости вращения вытяжных и приточных вентиляторов. САУК используются с целью автоматического поддержания в производственном помещении необходимого объема свежего воздуха, скорости его потока, и температуры.
Для обогрева животноводческих помещений применены автоматизированные обогреватели с прямым открытым сгоранием серии GP.
Освещение выполняется светодиодными светильниками ARCTIC M LED 1500, подвешенными на тросе на высоте 2,7 м, степень защиты IP65.
Освещенность помещений соответствует СП 52.1330.2011.
Проектом предусматриваются следующие виды освещения: рабочее и дежурное на напряжение 220В.
Управление электроосвещением выполнено местными выключателями, установленными у входа в помещение.
Для защиты групповых линий, питающих переносное электрооборудование, предусматриваются устройства защитного отключения с током утечки 30 mА.

Состав: Комлект чертежей ИОС-1 Язык документа

Софт: ArchiCAD 19

Файлы:

Каталог / Инженерные системы / Электроснабжение и освещение / Электроснабжение свинофермы 12 тысяч голов РП

корпус 1-2.pln
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта.

Автор:

Дата:

Просмотры: 122

FavoriteLoadingДобавить в избранное
