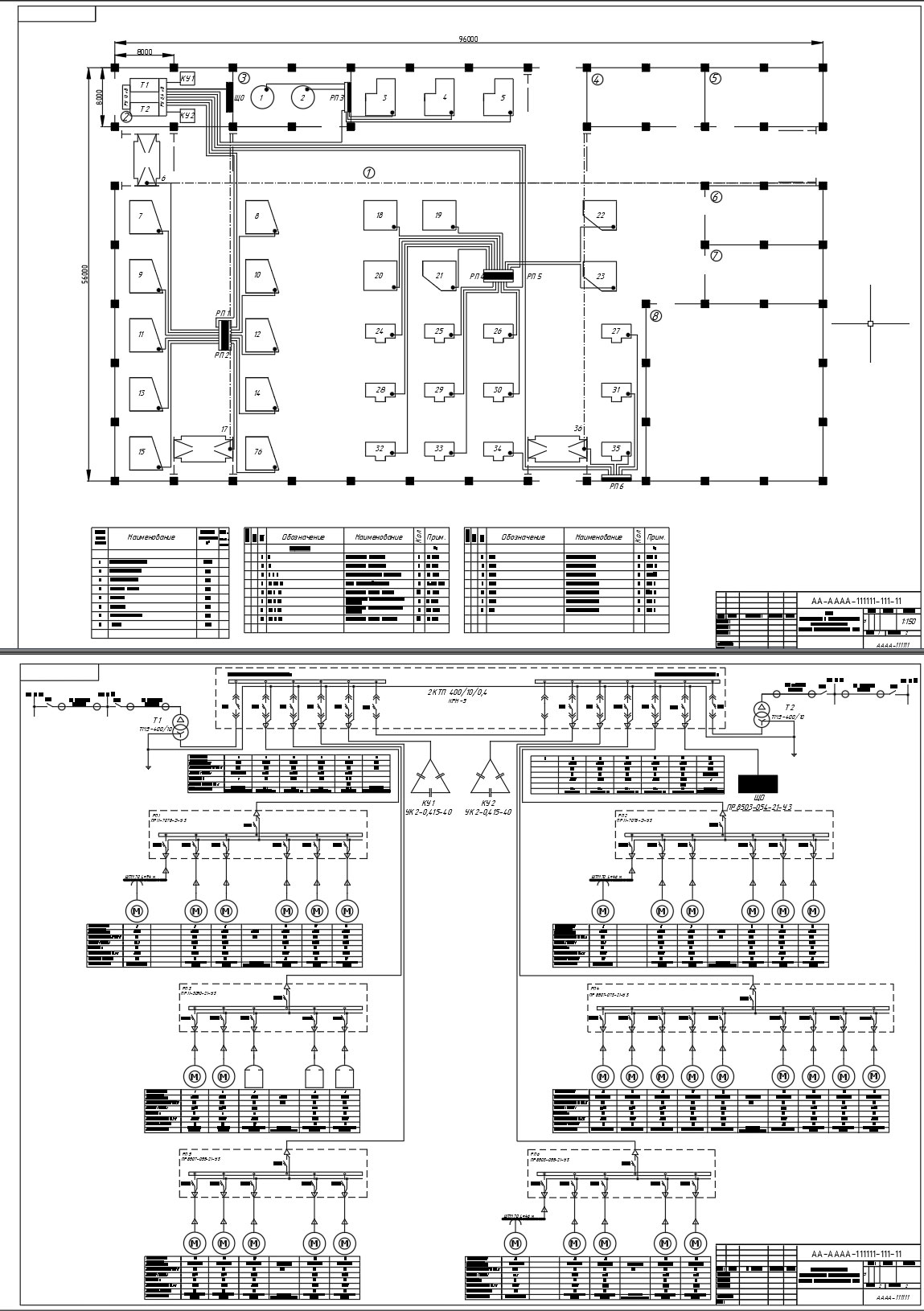

Курсовой проект на тему "Электроснабжение участка кузнечно-прессового цеха", 2021
Рассматриваемый в проекте участок кузнечно-прессового цеха предназначен для предварительной подготовки металла к обработке.
Заготовки, полученные со склада, расположенного на территории участка поступают к электротермическим установка. Разогретые до необходимой температуры, заготовки поступают на кузнечно-прессовые машины, где им предают необходимую форму. Остывшие заготовки поступают на обдирочные станки РТ-21001 и РТ-503 для удаления нагара и окалины.
Для перемещения заготовок между отделениями участка и передачи их на другие участки цеха служат три мостовых крана.
Все это оборудование установлено в станочном отделении.
Для удаления пыли, образующейся при обработке деталей на обдирочных машинах служат установки приточной и вытяжной вентиляции. Они смонтированы в отдельном помещении – вентиляционной.
Кроме того, на территории участка, в отдельном помещении, размещена цеховая трансформаторная подстанция.
В инструментальной производится подготовка и изготовления инструментов и оснасти для основного производства.
На территории участка предусмотрено наличие блока бытовых помещений, а именно – собственно бытового помещения, конторы цеха и комнаты отдыха.
Электроснабжение цеха осуществляется от ГПП завода. Расстояние от ГПП до цеховой ТП - 1,4 км, а от ЭСН до ГПП - 12 км. Напряжение на ГПП - 6 и 10 кВ.
Участок работает по двухсменному графику.
В будущем планируется расширение станочного парка кузнечно-прессового цеха. Обеспечить электроснабжение вновь вводимого оборудования планируется от цеховой подстанции, расположенной на территории участка.
Дополнительная нагрузка составит:
Рдоп =683 кВт, Qдоп =828 квар, Кп =0,5.

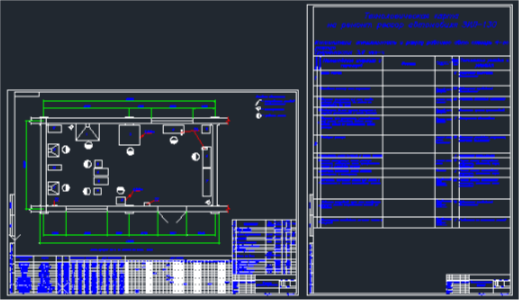

Участок размещен в здании, каркас которого смонтирован из блоков-секций длиной 8 м каждая.
Размеры участка А×В×Н = 96×56×10 м.
Вспомогательные помещения – двухэтажные, каждый этаж высотой 4 м.
Грунт в районе кузнечно-прессового цеха - суглинок с температурой +15 °С.
ВВЕДЕНИЕ
1 Общая часть
1.1 Общие сведения о проектируемом объекте. Описание технологического процесса
1.2 Определение категории надежности электроснабжения потребителей объекта
1.3 Классификация помещений по взрыво-, пожарно- и электробезопасности
2 Расчетно-конструкторская часть
2.1 Выбор схемы электроснабжения.
2.2 Расчет электрических нагрузок участка
2.3 Расчет и выбор компенсирующего устройства
2.4 Выбор силовых трансформаторов
2.5 Выбор электрооборудования
2.5.1 Выбор аппаратов защиты линий электроснабжения
2.5.2 Выбор распределительных пунктов.
2.5.3 Выбор марки кабелей для линий электроснабжения
2.6 Расчет токов короткого замыкания
2.6.1 Расчет токов трехфазного замыкания
2.6.2 Расчет токов однофазного замыкания
2.6.3 Проверка элементов цеховой сети
2.7 Расчет заземляющего устройства
2.8 Энергосбережение
2.8.1 Мероприятия по экономии электроэнергии для данного цеха
2.9 Ведомость монтируемого оборудования
2.10. Организационные и технические мероприятия безопасного проведения работ с электроустановками до 1 кВ
ЗАКЛЮЧЕНИЕ
СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ
